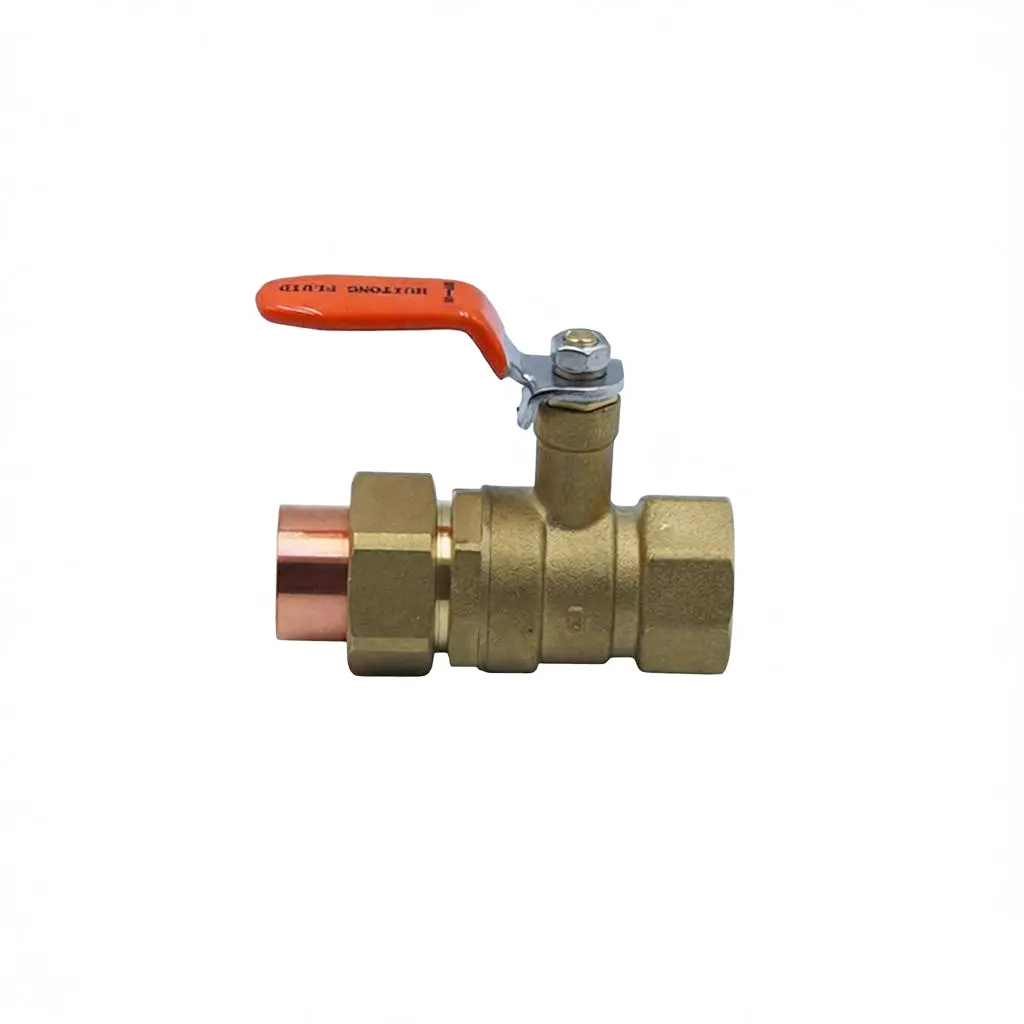

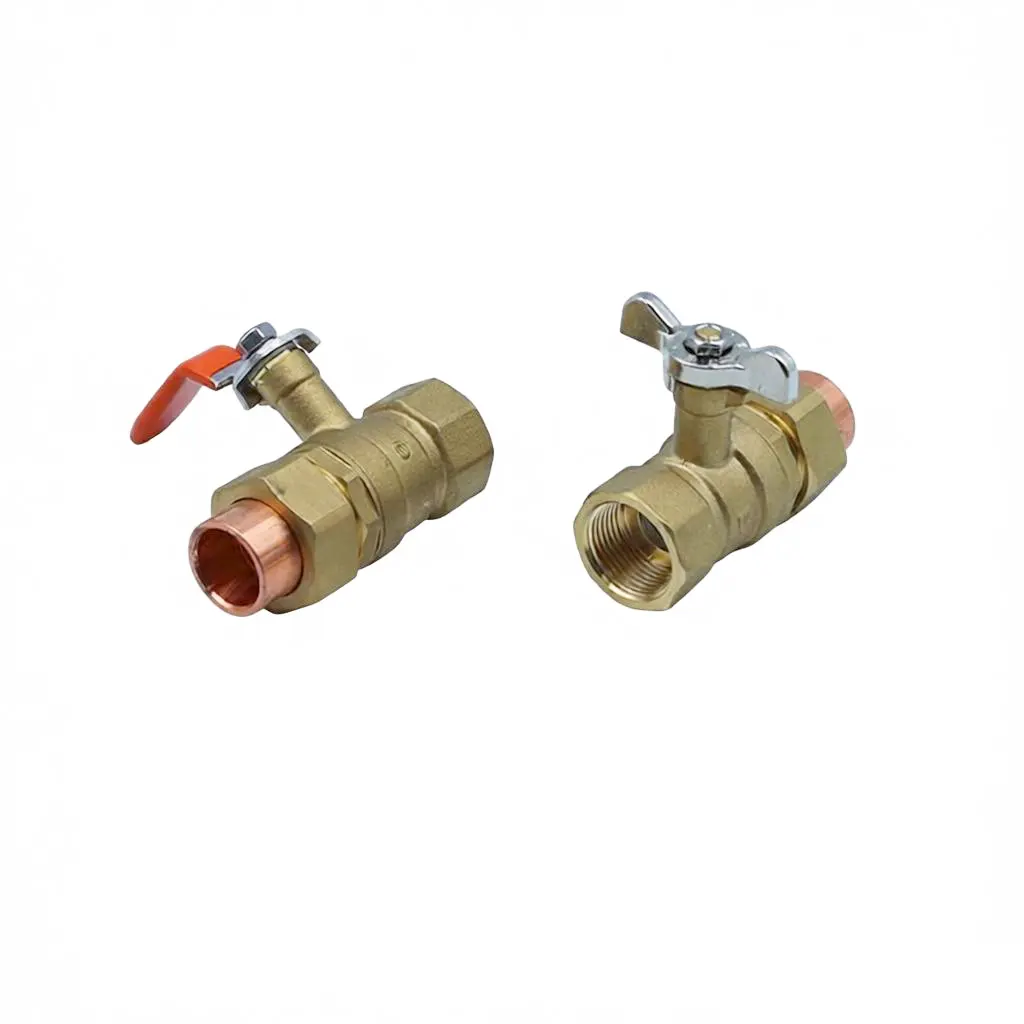

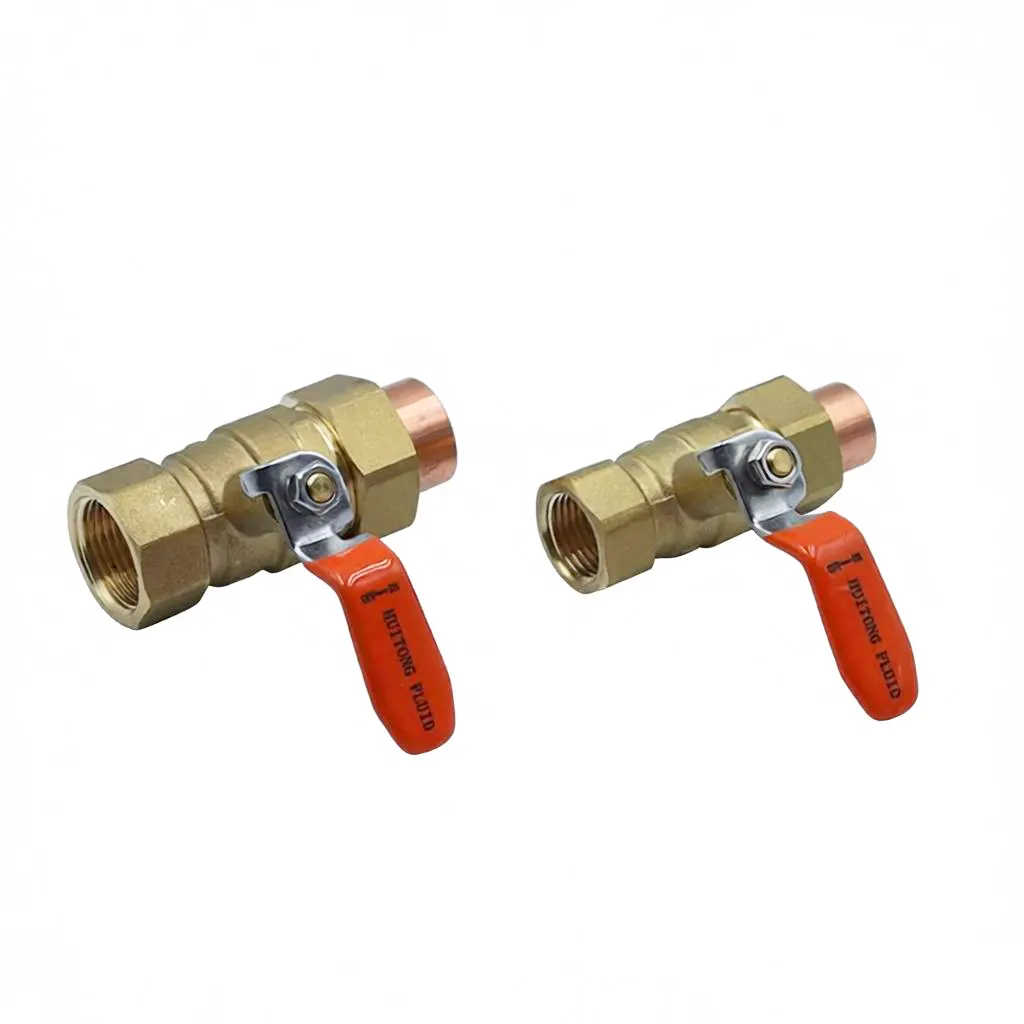

اتصال اللحام صمام الكرة الاتحاد

إن صمام الكرة Weld Connection Union هو صمام تحكم فريد من نوعه لخط الأنابيب من النوع المركب تم تطويره بواسطة Huitong. إن غلاف اللحام النحاسي الممتد من جانب واحد يتم لحامه بشكل دائم بالنحاس ودمجه مع أنبوب النحاس، مما يزيل التآكل الكهروكيميائي وتسرب الاهتزاز على المدى الطويل. يتميز الطرف الآخر بصامولة موحدة قابلة للفصل لسهولة التفكيك والصيانة دون قطع، مما يدمج بشكل مثالي الاستقرار طويل الأمد لخطوط الأنابيب الملحومة مع الراحة التشغيلية للصمامات الموحدة.

جسم الصمام مصنوع من النحاس السميك الخالي من الرصاص، ومجهز بكرات مطلية بالكروم وأختام سميكة مزدوجة الطبقة من التيفلون. يقلل هيكل التدفق المفتوح بالكامل من فقدان الممرات المائية المتداولة، كما أن ساق الصمام المضاد للتقرحات مناسب للغلايات وتقلبات ضغط المياه البديلة في أنظمة التدفئة والتدفئة الأرضية. تخضع مجموعة الصمامات بأكملها لمراقبة الجودة المتخصصة لكل من هياكل اللحام والتركيب. وهو يغطي أقطار أنابيب متعددة وهو متاح لأنظمة الأنابيب النحاسية HVAC للديكور التجاري والمنزلي، ويعمل كصمام هندسي مختلف يلبي احتياجات البناء الأولية واحتياجات الصيانة اللاحقة.

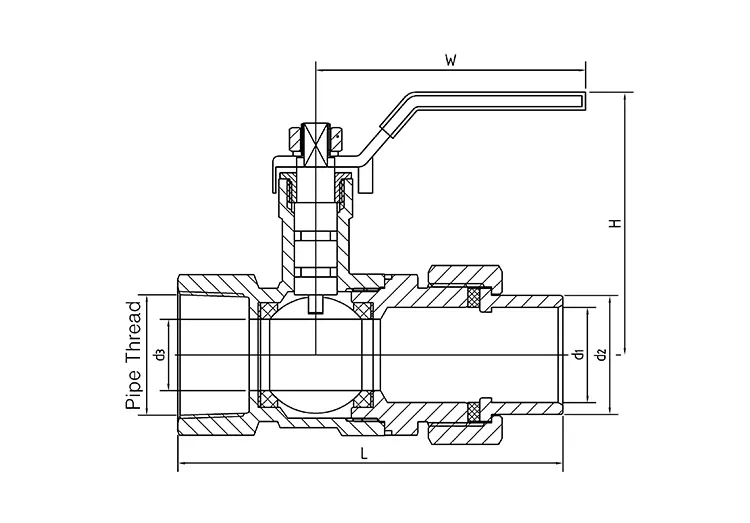

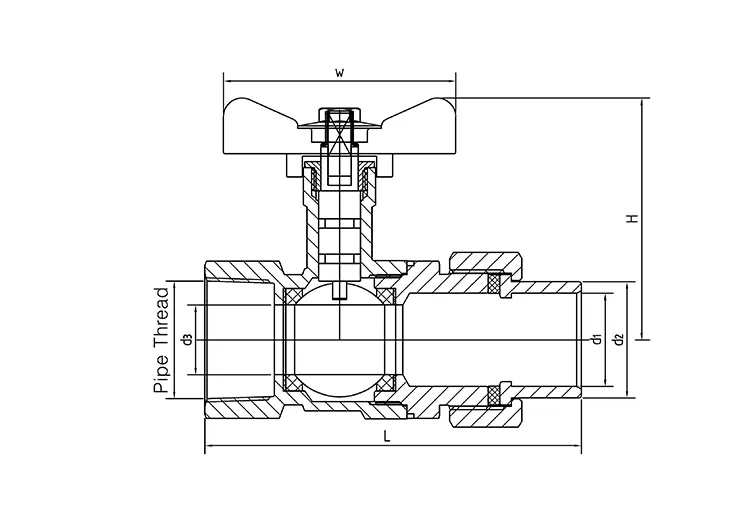

المعلمات التقنية

ما هي مميزات التصميم الإنشائي؟

1. الأكمام النحاسية الممتدة من جانب واحد

جسم الصمام ممتد ومتكامل على جانب واحد، ويمكن لحام طرف اللحام النحاسي مباشرة باستخدام أنبوب النحاس القياسي. المواد النحاسية والنحاسية متوافقة للغاية، ولا توجد فجوة بعد الدمج، مما يمنع تمامًا التآكل الكهروكيميائي ومشاكل تسرب المياه الناجمة عن دوران المياه ذات درجة الحرارة العالية على المدى الطويل. بعد التشكيل، يتمتع خط الأنابيب بأداء عام قوي ومقاومة ممتازة للاهتزاز.

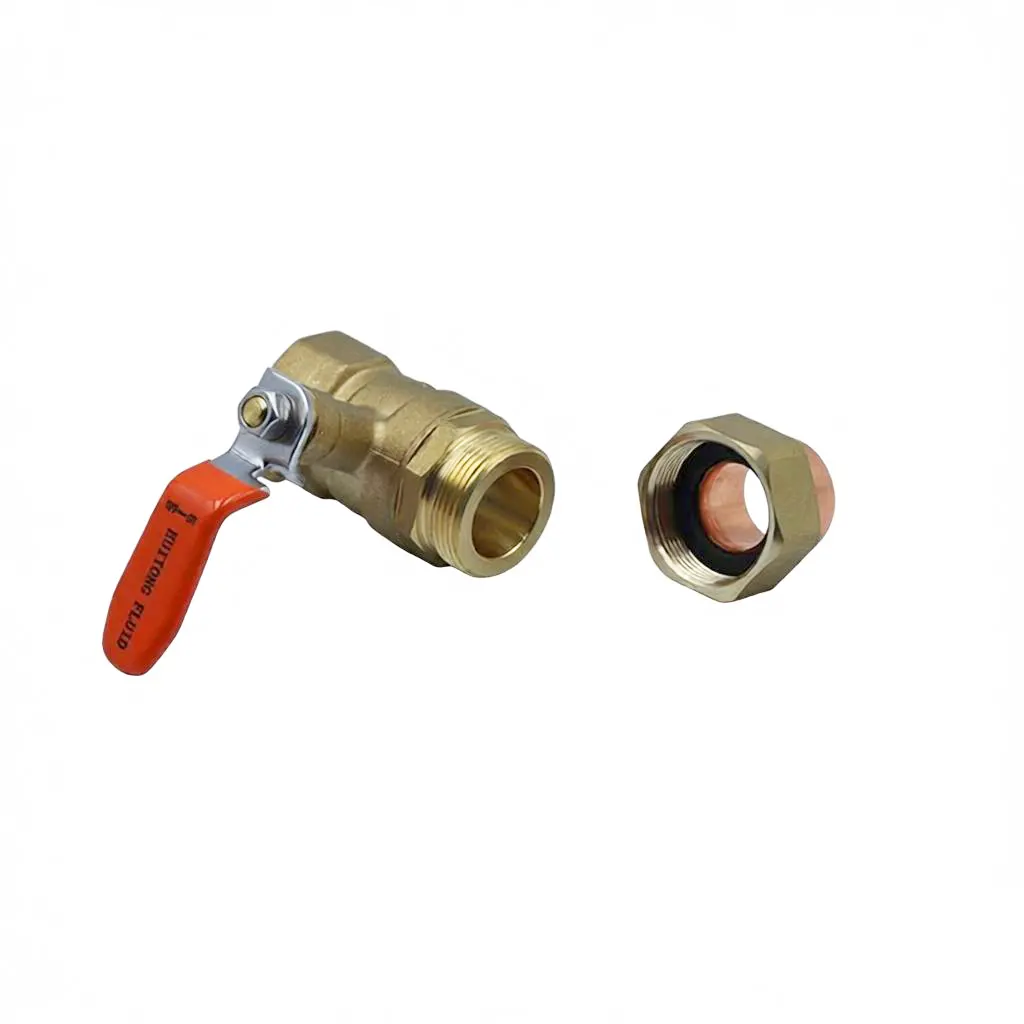

2. مكون صامولة الاتحاد من النوع المنفصل على الجانب الآخر

الجانب الآخر مجهز بهيكل خيط موحد قابل للفصل. أثناء استبدال الصمام لاحقًا، وتنظيف خطوط الأنابيب، وصيانة المعدات، يجب فك صامولة التوصيل فقط لفصل جسم الصمام، دون قطع أو التخلص من أنبوب النحاس الأصلي. وهذا يقلل بشكل كبير من استهلاك مواد الأنابيب ووقت البناء في الموقع، ويقلل من تكاليف التشغيل والصيانة على المدى الطويل لمشروع التدفئة والتهوية وتكييف الهواء.

3. الهياكل المزدوجة تكمل بعضها البعض لهندسة خطوط الأنابيب ذات الدورة الكاملة

أثناء البناء الأولي، يتم استخدام طرف اللحام لإكمال تثبيت خط الأنابيب، مما يضمن التشغيل على المدى الطويل واستقرار الختم. في الصيانة اللاحقة، يتم استخدام هيكل الاتحاد لتحقيق التفكيك والتجميع السريع، والذي لا يحل فقط تكلفة الصيانة العالية لخطوط الأنابيب الملحومة بالكامل ولكن أيضًا يعوض عن عيوب صمامات الكرة الموحدة النقية التي لا تقاوم اهتزازات درجات الحرارة العالية على المدى الطويل. إنها مناسبة لأنظمة تداول التدفئة والتهوية وتكييف الهواء (HVAC) طويلة المدى.

تفاصيل المنتج

1. تزوير DZR سميك خالٍ من الرصاص

يتم إنتاج جسم الصمام الخاص بـ Weld Connection Union Ball Valve بواسطة عملية تزوير ساخن. سمك جدار الصمام موحد، وقدرته على تحمل الضغط ومقاومة الشقوق متفوقة على أجسام الصمامات العادية المصبوبة. المادة الخالية من الرصاص لا تطلق معادن ثقيلة، وهي مناسبة لتنقية المياه المنزلية وإمدادات مياه التدفئة التجارية. إنه ليس عرضة لتكوين القشور أو الصدأ أو الانثقاب حتى في ظل تدفق المياه ذو درجة الحرارة العالية على المدى الطويل.

2. كرة صلبة مطلية بالكروم

سطح الكرة مطلي بالكروم ومصقول بدقة، مما يجعلها مقاومة للاهتراء ومضادة للتكلس. يتناسب مقعد صمام التيفلون السميك ذو الطبقة المزدوجة بإحكام على كلا الجانبين ويمكنه الحفاظ على عدم التسرب بغض النظر عن تأثير تدفق الماء البارد والساخن للأمام أو الخلف. يمكنه تحمل تغيرات ضغط الماء المتناوبة الناتجة عن اختلافات درجات الحرارة بين نظام التدفئة والغلاية طوال اليوم.

3. قضيب صمام أمان مدمج مضاد للانفجار

تتم إضافة هيكل قفل محدود في الجزء السفلي من قضيب الصمام لتعزيزه ضد الضغط العالي الفوري الناتج أثناء إيقاف تشغيل الغلاية أو تبديل المضخة. هذا يمنع قضيب الصمام من الانبثاق ووسط درجة الحرارة العالية من الانبثاق، وبالتالي تعزيز معامل السلامة التشغيلية الشامل لمعدات التدفئة والتهوية وتكييف الهواء (HVAC).

كيفية تحسين كفاءة توصيل المياه لنظام التدفئة والتهوية وتكييف الهواء (HVAC)؟

1. قنوات التدفق ذات القطر الكامل دون انقطاع: لا يحتوي جسم الصمام على نتوءات خانقة بالداخل، مما يسمح بتدفق سلس للمياه دون أي عائق. وهذا يمنع مشاكل مثل التدفئة غير المتساوية في أنظمة التدفئة الأرضية وانخفاض الكفاءة في التبادل الحراري لتكييف الهواء المركزي. إنه يحتفظ بشكل كامل بتدفق التصميم لخط الأنابيب، مما يوفر استهلاك طاقة المعدات.

2. مقبض تشغيل سلس ممتد بزاوية 90 درجة: يتميز مقبض الفتح والإغلاق الطويل من نوع المقبض بعزم تشغيل لطيف. لا يتطلب الأمر سوى دوران 90 درجة لإكمال مفتاح الفتح والإغلاق الكامل. حتى عند تركيبها في الأجزاء الضيقة لصناديق التدفئة الأرضية أو غرف ماكينات تكييف الهواء، يمكن نقلها بسهولة دون أي تشويش أو إعاقة للتشغيل.

3. مظهر خط الأنابيب الملحوم أنيق: اللحام أحادي الجانب لا يحتوي على وصلات مكشوفة إضافية. سطح خط الأنابيب أملس ومسطح، مع عدم وجود شقوق لتراكم الغبار والقشور. وهذا يقلل من تكرار تنظيف خطوط الأنابيب وهو مناسب لبيئات التشغيل المغلقة طويلة المدى في غرف الآلات والأسقف.

هيكل مزدوج حصريًا لفحص الجودة المتدرج

1. الفحص الطيفي المسبق للمواد الخام المعدنية المزدوجة لتحديد الخصائص الأساسية لمقاومة درجة حرارة الركيزة ومقاومة التآكل: تخضع جميع المواد الخام لأجسام الصمامات النحاسية وأكمام اللحام المكسوة بالنحاس لاختبار طيفي عند الدخول، والتحقق من المحتوى الخالي من الرصاص، ومقاومة درجات الحرارة العالية، وفقدان الزنك المضاد، ومؤشرات مقاومة التآكل. وهذا يضمن تجنب مخاطر الفشل المادي على المدى الطويل بسبب ارتفاع درجة الحرارة من المصدر.

2. اختبارات أساسية عامة ثلاثية المستويات للمنتجات النهائية، مما يضمن أن جميع الأداء الأساسي يلبي معايير التخزين: يتم اختبار كل صمام كروي Weld Connection Union بالكامل من خلال مقاومة ضغط الماء في الغلاف، واكتشاف التسرب من النوع الفقاعي، واختبار المتانة 10 آلاف مرة. يتم فحص عيوب التسرب وتشويش التبديل.

3. التحقق من الخصوصية المزدوجة التفاضلية، استكشاف الأخطاء وإصلاحها المستهدف لنوعين من الأخطاء الهيكلية المحددة: يتم إجراء الكشف عن الخلل المخترق لنهايات اللحام المكسوة بالنحاس للتحقق من مسامية اللحام، واللحام غير المكتمل، والشقوق الصغيرة؛ يتم إجراء اختبارات دقة العض واختبارات قفل التجميع المتكررة لخيوط الوحدة لمنع مشاكل انزلاق الوحدة والخيط، والتحكم في نفس الوقت في جودة طرف اللحام ونهاية الاتحاد.

4. إدارة تتبع ترميز الدفعة الكاملة، تسليم حزم التأهيل الهندسي الكاملة: يتم نقش كل منتج برمز دفعة مستقل. تتم أرشفة جميع بيانات العملية من الحدادة واللحام والمعالجة والاختبار بشكل دائم؛ لكل شحنة، يمكن تقديم التقارير الطيفية للمواد، وشهادات الامتثال CE، وتقارير الكشف عن عيوب المنتج النهائي في وقت واحد، مما يلبي جميع معايير المراجعة الخاصة بعطاءات مشروع HVAC، والتخليص الجمركي للمعدات الخارجية، وقبول المشروع.

خدمات دعم الدورة الشاملة

1. التوجيه الفني المتخصص متعدد الأبعاد لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).

يمكن للفريق الفني المحترف تقديم حلول فردية مخصصة لمشاكل مثل التحكم في درجة حرارة لحام الأنابيب النحاسية، وتعديل قوة التجميع لصواميل الاتحاد، واختبار الضغط لخطوط الأنابيب الباردة والساخنة، واستكشاف أخطاء اللحامات وتسريبات الاتحاد وإصلاحها. وهذا يؤدي إلى تقصير دورة التشغيل في الموقع.

2. استجابة ما بعد البيع عبر الإنترنت على مدار 24 ساعة طوال أيام الأسبوع

تقديم استشارات متعددة اللغات عبر الإنترنت للمشترين الأجانب والمحليين لمشاريع تكييف الهواء المركزي وتدفئة الغلايات. قم بمعالجة أسئلة التجميع ومشكلات التوافق والإبلاغ عن أخطاء ما بعد البيع بسرعة، بغض النظر عن فروق التوقيت.

3. حزم الدعم المخصصة لمشاريع التدفئة الكبيرة

بالنسبة لطلبات معدات التدفئة المركزية وتكييف الهواء المركزية التجارية، يمكن توفير خطط الاختيار والمطابقة المخصصة بناءً على تخطيط خط الأنابيب. إن الإمداد المستقر على المدى الطويل لصواميل اتحاد المصنع الأصلية، ومقاعد صمامات الختم، وقطع الغيار لأكمام اللحام النحاسية يضمن توريد قطع الغيار لصيانة المشروع على مدار سنوات عديدة.

4. ضمان الجهاز بالكامل الأصلي من المصنع لمدة 12 شهرًا

يتم توفير جميع الصمامات الكروية الملحومة بشكل موحد مع ضمان لمدة 12 شهرًا. في ظروف دوران التدفئة والتبريد العادية، يمكن إصلاح المشكلات مثل تشقق اللحام، وتسرب الاتحاد، وفشل الختم الناجم عن المواد الخام وعمليات الإنتاج وتوفير قطع الغيار مجانًا.

سيناريوهات هندسة التطبيقات

1. نظام أنابيب النحاس لتدوير تكييف الهواء المركزي التجاري

هذا النظام مناسب لتوصيل الوحدة الرئيسية ودوائر التبادل الحراري الطرفية. يتم تثبيت طرف اللحام على الأنبوب الرئيسي لغرفة الآلة، ويتم توصيل الطرف الملولب بالمعدات النهائية. في المستقبل، عند صيانة الوحدة، ليست هناك حاجة لقطع الأنبوب الرئيسي، مما يقلل بشكل كبير من وقت التوقف عن صيانة تكييف الهواء المركزي.

2. نظام التدفئة الأرضية المركزية السكنية

يعتمد الأنبوب الرئيسي للمبنى تكنولوجيا اللحام لضمان تسخين مستقر طوال العام. تم تجهيز الدوائر الفرعية لكل أسرة بهياكل مترابطة. عند تجديد أو إصلاح خطوط الأنابيب المنزلية الفردية، يمكن تفكيكها وإعادة تجميعها بشكل منفصل، دون التأثير على دوران التدفئة للمبنى بأكمله.

3. نظام أنابيب مدخل ومخرج غلاية الماء الساخن التجارية

هذا نظام أنابيب خاص لغلايات الماء الساخن الصناعية والتجارية. يمكنه تحمل تقلبات ضغط الماء أثناء بدء تشغيل الغلاية وإيقافها. يتم تركيب طرف اللحام على جسم الغلاية من أجل التثبيت، والهيكل الملولب مناسب لتنظيف الغلاية المنتظم، والصيانة، واستبدال المرشحات وخطوط الأنابيب.

4. نظام أنابيب النحاس لتنقية المياه وإمدادات المياه التجارية الكبيرة

يستخدم هذا النظام لتنقية المياه المركزية وتداولها في مراكز التسوق والفنادق. جسم الصمام مصنوع من مادة خالية من الرصاص، والتي تتوافق مع معايير سلامة مياه الشرب. نظام الأنابيب الملحومة أنيق وصحي، والهيكل الملولب مناسب للصيانة اللاحقة واستبدال مرشحات تنقية المياه وخطوط الأنابيب.

التعليمات

س: بالمقارنة مع الصمامات الكروية الملحومة بالكامل، ما هي مزايا الصمامات من النوع نصف الملحومة ونصف النقابية؟

ج: إذا تعطل الصمام الكروي الملحوم بالكامل، فيجب قطع الجزء بأكمله من الأنابيب النحاسية وإعادة لحامه. تتضمن هذه العملية تكاليف عالية للمواد والعمالة، بالإضافة إلى فترة توقف طويلة. تسمح النهاية الموحدة لهذا المنتج بتفكيك جسم الصمام دون إتلافه، مع الاحتفاظ بالأنبوب النحاسي الملحوم الأصلي. بمجرد استبدال الصمام، يمكن استعادة تشغيل خط الأنابيب، مما يقلل بشكل كبير من فقدان المواد والوقت للصيانة اللاحقة في مشاريع التدفئة والتهوية وتكييف الهواء. إنها مناسبة لمشاريع التدفئة التجارية والمركزية التي تتطلب صيانة دورية.

س: بعد عمليات التفكيك وإعادة التجميع المتعددة للهيكل ذو الحواف، هل سيتدهور أداء الختم بسرعة؟

ج: إن صمام الكرة Weld Connection Union مجهز بحشية إغلاق PTFE سميكة ومقاومة للاهتراء. إن التسامح القياسي لتفكيك الخيط ذو الحواف معقول، ولن ينخفض ​​أداء الختم بشكل ملحوظ خلال 10 عمليات تفكيك قياسية. إذا كان هناك تسرب طفيف بعد التفكيك المتكرر، فيجب استبدال حشية الختم الأصلية المقدمة من المصنع فقط لاستعادة التسرب الصفري. ليست هناك حاجة لاستبدال الصمام بأكمله.

س: في الصندوق الضيق، هل سيتم حظر عملية المقبض الممتد بواسطة القطن العازل؟

ج: يمتد المقبض الممتد إلى الخارج ليغطي منطقة التشغيل. يمكن للجسم الرئيسي لجسم الصمام أن يحيط بالقطن العازل بالكامل، مع كشف المقبض فقط. هذا لن يعطل الهيكل العازل لخط الأنابيب. تسمح عملية التبديل قصيرة الشوط بمقدار 90 درجة بسهولة الفتح والإغلاق في صندوق ضيق ومحكم الغلق، دون أي عائق وتشغيل سهل.
