في البيئات التي تنطوي على سوائل مسببة للتآكل - مثل المعالجة الكيميائية، ومعالجة المياه، وتصنيع الأغذية/الأدوية - تكون الصمامات النحاسية القياسية عرضة للصدأ والانثقاب؛ غالبًا ما تعاني صمامات اللحام القصير من اللحامات الضعيفة والتسرب؛ والصمامات الملولبة التقليدية تفتقر إلى المقاومة الكافية للتآكل. تؤدي عمليات الاستبدال المتكررة إلى رفع تكاليف الصيانة. يوفر الصمام الكروي المصنوع من الفولاذ المقاوم للصدأ ذو الأنبوب الطويل الملحوم ذو الخيط الذكوري حلولاً مستهدفة لثلاثة تحديات أساسية: اختيار المواد والتركيب والمتانة.
مصنوع من الفولاذ المقاوم للصدأ 304 المشكل بشكل متكامل، وهو مناسب بطبيعته للتعامل مع الوسائط الحمضية والقلوية والمؤكسدة. تعمل نهاية اللحام الممتدة المدمجة على جانب واحد على تحسين ظروف اللحام في الموقع بشكل كبير وتقليل معدل العيوب المرتبطة باللحام اليدوي.
يتميز الطرف الآخر بخيوط ذكرية دقيقة قياسية للاتصال السريع بمنافذ المعدات السائدة.
مجهزة بكرة مصقولة عالية الدقة، وأختام PTFE معززة، وساق مقاوم للنفخ مع تصميم إغلاق خلفي، فهي تضمن تدفق كامل التجويف مع الحد الأدنى من فقدان الضغط وعدم التسرب في كلا الاتجاهين. لقد تم تصميمه للنقل المستقر وطويل الأمد للسوائل المسببة للتآكل في ظل ظروف التدوير الحراري، مما يجعله مكون صمام متين للغاية ومنخفض الصيانة لأنظمة الأنابيب الصناعية المقاومة للتآكل.
|

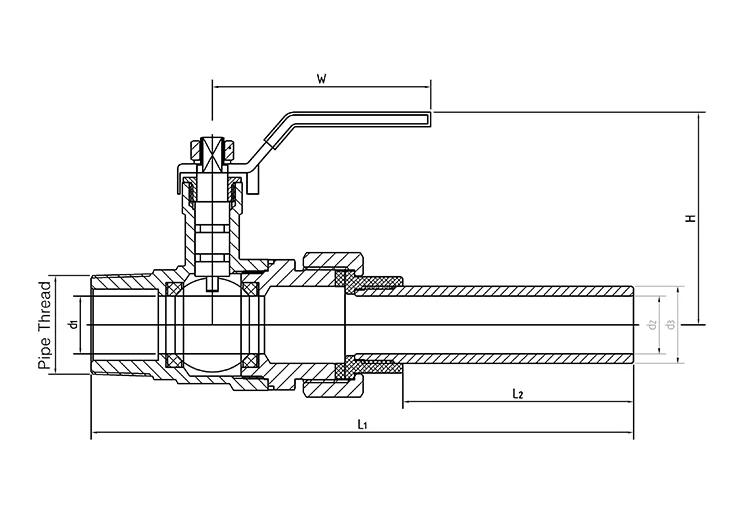

مواصفات المنتج |
L1 |
L2 |
د1 |
د2 |
د3 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
||||||||
|
15 |
16 ملم – 1/2 م |
137 |
60 |
10 |
10 |
15 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
20 |
20 ملم – 3/4 م |
141 |
60 |
15 |
15 |
20 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.75 |
|

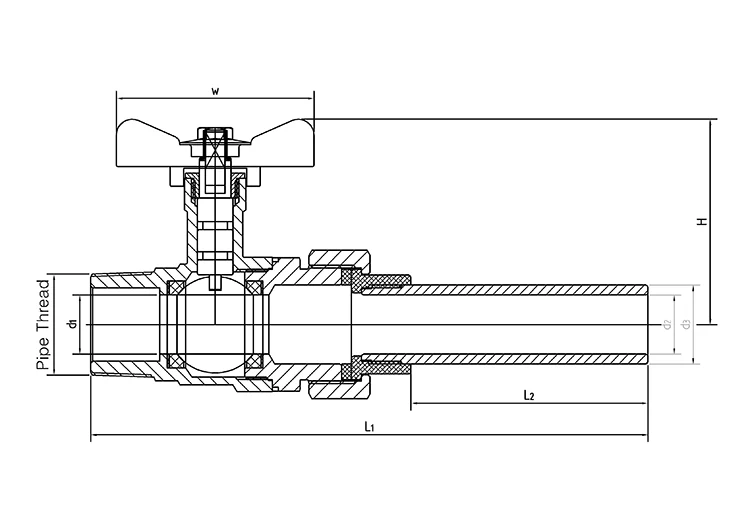

مواصفات المنتج |
L1 |
L2 |
د1 |
د2 |
د3 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
||||||||
|
15 |
16 ملم – 1/2 م |
137 |
60 |
10 |
10 |
15 |
جي/PT/معاهدة عدم الانتشار |
50 |
49 |
|
20 |
20 ملم – 3/4 م |
141 |
60 |
15 |
15 |
20 |
جي/PT/معاهدة عدم الانتشار |
50 |
51.7 |
1. هيكل مكون من قطعة واحدة ومشكل بشكل متكامل: يؤدي استخدام عملية تزوير متكاملة مع الفولاذ المقاوم للصدأ 304 إلى كثافة هيكلية أعلى مقارنة بأجسام الفولاذ المقاوم للصدأ المصبوبة القياسية. إنه خالي من الثقوب الرملية أو المسامية ويوفر قدرة فائقة على تحمل الضغط، مما يجعله مناسبًا لبيئات الأنابيب الصناعية المستقرة ذات الضغط العالي.
2. مقاومة الأحماض/القلويات والأكسدة: تمتلك المادة مقاومة متأصلة للتآكل الكيميائي والأكسدة، مما يسمح بالنقل طويل المدى للأحماض الضعيفة والقلويات الضعيفة والمياه النقية. على عكس الصمامات النحاسية، فهي لا تعاني من الصدأ، أو إزالة الزنك، أو الانثقاب، وبالتالي إطالة عمر خدمة نظام الأنابيب الصناعية بشكل كبير.
3. التوافق العالي مع الوسائط والسلامة: المادة مستقرة ولا ترشح الشوائب، مما يضمن عدم تلوث وسط السائل. وهو مناسب تمامًا للتطبيقات المتخصصة التي تتطلب نقاءًا عاليًا للوسائط - مثل معالجة الأغذية والأدوية وتنقية المياه فائقة النقاء - ويفي بمعايير الأنابيب الصناعية النظيفة.
1. توفر نهاية اللحام المدمجة الممتدة مساحة لحام واسعة: يتميز الصمام الكروي ذو نهاية اللحام الطويلة بأنبوب التمديد الطويل المصنوع من الفولاذ المقاوم للصدأ بهيكل لحام ممتد، مما يلغي الحاجة إلى تمديدات أنابيب إضافية. وهذا يوفر خلوصًا كافيًا لشعلة اللحام، مما يمنع العيوب الشائعة المرتبطة باللحام في الأماكن الضيقة، مثل الاختراق السطحي، أو اللحام البارد، أو اللحامات المفقودة.
2. الهيكل المتكامل غير الملحوم يمنع تراكم الأوساخ والقشور: يتم تشكيل طرف اللحام الممتد وجسم الصمام كوحدة واحدة غير ملحومة بدون وصلات أو شقوق. وهذا يزيل المناطق الميتة التي يمكن أن تتراكم فيها الشوائب أو القشور المسببة للتآكل، وبالتالي يقلل من نمو البكتيريا وتراكم الأوساخ، مما يجعله مثاليًا لأنظمة الأنابيب النظيفة والكيميائية.
3. صهر اللحام الموحد يعزز سلامة الأنابيب: الجسم الممتد يسمح باللحام الكامل الاختراق، مما يؤدي إلى خرزة لحام موحدة وقوية. يوفر الهيكل الناتج قوة عالية ومقاومة للاهتزاز وصدمات السوائل، مما يضمن الموثوقية على المدى الطويل دون تشقق اللحام أو التسرب.
1. توفر الخيوط الذكورية القياسية الدقيقة تنوعًا عاليًا: يتميز أحد طرفي جسم الصمام بخيوط ذكرية قياسية مُصنعة بدقة مع تفاوتات دقيقة وملامح خيطية موحدة. وهذا يسمح بالتوافق السريع مع الغالبية العظمى من موصلات المعدات ذات الخيوط الأنثوية المتوفرة في السوق، مما يلغي الحاجة إلى محولات مخصصة ويبسط عملية الاتصال.
2. محورية الخيط الدقيقة تمنع المحاذاة الخاطئة: يتم التحقق من محورية الخيط بشكل خاص أثناء التصنيع لمنع مشكلات مثل الوصلات المائلة أو تشوه الحشية الناتج عن اختلال محاذاة الخيط، مما يضمن ختمًا موحدًا وتوزيعًا مستقرًا للضغط.
3. مناسب لمختلف سيناريوهات توصيل المعدات والتعديل التحديثي: تم تصميم المنفذ الملولب الذكر لتمديدات الأنابيب الخارجية، مما يجعله مثاليًا لتوسعات النظام وتعديل المعدات. إنه يوفر تركيبًا مرنًا ويتكيف بسهولة مع تخطيطات الأنابيب المتنوعة وغير القياسية في الموقع.
1. كرة مصقولة عالية الدقة: تتميز الكرة بلمسة نهائية مصقولة مرآة ناعمة ومقاومة للاهتراء. مقترنًا بمقعد PTFE سميك ومقوى - وهو مقاوم للشيخوخة والتآكل الكيميائي - فهو يحقق أداء محكم الفقاعات وعدم التسرب في كلا اتجاهي التدفق وهو مناسب لظروف ركوب الدراجات الحرارية.
2. تصميم مستقيم كامل التجويف لتوفير الطاقة: يتميز جسم الصمام الكروي ذو الأنبوب الطويل ذو الطرف الملحوم المصنوع من الفولاذ المقاوم للصدأ بعدم تقليل التجويف أو تقييد التدفق في المناطق الميتة، مما يؤدي إلى الحد الأدنى من فقدان الضغط. وهذا يمنع توهين معدل التدفق وانخفاض كفاءة المعدات، وبالتالي تقليل استهلاك الطاقة للمضخات الصناعية.
3. ساق مقاوم للنفخ مع تصميم إغلاق خلفي: هذا الصمام الكروي الفولاذي المقاوم للصدأ (يتميز بأنبوب تمديد طويل، أطراف لحام، وخيوط ذكرية) يستخدم ساق مقاوم للنفخ مع هيكل قفل خلفي. إنه يتحمل تقلبات ضغط خط الأنابيب والارتفاعات المفاجئة في الضغط العالي، مما يزيل خطر قذف الجذع أو رش الوسائط، مما يجعله مثاليًا لظروف الضغط الصناعي المعقدة.
1. تشغيل خفيف الوزن بزاوية 90 درجة مع مقبض طويل: يوفر المقبض الممتد رافعة مثالية، مما يضمن فتح وإغلاق سلس وسهل. إنه يعمل بدون التصاق أو ارتخاء حتى مع الاستخدام المتكرر، مما يجعله مناسبًا للتعديلات اليومية والفحص الروتيني في خطوط الأنابيب الصناعية.
2. مؤشر الحالة البديهي: يميز نطاق السفر 90 درجة بوضوح بين الأوضاع المفتوحة والمغلقة. يمكن التعرف على الحالة على الفور، مما يسمح بإجراء تقييم سريع لظروف التدفق أثناء عمليات الفحص لمسافات طويلة في الغرف الميكانيكية أو غرف المعدات، وبالتالي تقليل الأخطاء التشغيلية.
3. هيكل مدمج للتركيب متعدد الاستخدامات: جسم الصمام مدمج وانسيابي، في حين أن أنبوب اللحام الممتد يستوعب تخطيطات الأنابيب المخفية. يظل المقبض مكشوفًا ودون عائق، مما يضمن سهولة التشغيل سواء كان الصمام مثبتًا على السطح في غرفة ميكانيكية أو مخفيًا داخل مطاردة الأنابيب.
1. اختبار المواد الخام الطيفية والفيزيائية والكيميائية: تخضع جميع المواد الخام المصنوعة من الفولاذ المقاوم للصدأ 304 للتحليل الطيفي والفيزيائي الكيميائي. يتم التحقق بدقة من تركيبة المواد لمنع دخول المواد غير النقية أو غير القياسية، مما يضمن مقاومة التآكل وأداء تحمل الضغط مباشرة من المصدر.
2. فحوصات موضعية للأداء الشامل بنسبة 100% على المنتجات النهائية: يخضع كل صمام كروي من الفولاذ المقاوم للصدأ ذو طرف لحام طويل الأنبوب لاختبار فردي لمقاومة الضغط الهيدروستاتيكي للغلاف، وضيق الهواء، والمتانة التشغيلية لمدة 10000 دورة. هذا يتحقق بشكل شامل من حدود ضغط جسم الصمام، واستقرار الختم، ومقاومة التآكل على المدى الطويل.
3. الاختبار المتخصص غير المدمر (NDT) للحامات: يتم إجراء الاختبار غير المدمر خصيصًا على لحام أنبوب التمديد للكشف بدقة عن العيوب المخفية مثل الشقوق الدقيقة والمسامية والانصهار غير الكامل، وبالتالي منع تشقق اللحام أو التسرب في بيئات التشغيل المسببة للتآكل.
4. التحقق المتخصص من دقة المنفذ: يتم إجراء فحوصات فردية على محورية الخيوط الذكورة وقوة الوصلات الملحومة. وهذا يخفف بشكل خاص من حالات فشل خطوط الأنابيب الصناعية الشائعة مثل التسرب في الوصلات الملولبة أو انفصال الأنبوب الملحوم.
5. إمكانية تتبع الدفعة الكاملة والمؤهلات الهندسية الكاملة: يحمل كل منتج رمز دفعة فريدًا، مما يضمن إمكانية التتبع طوال عملية الإنتاج بأكملها. تتوفر تقارير المواد وشهادات مطابقة المصنع وشهادة CE، مما يلبي بشكل كامل متطلبات قبول المشروع والتخليص الجمركي عبر الحدود في قطاعات مثل المعالجة الكيميائية وتنقية المياه والمستحضرات الصيدلانية.
1. إرشادات فنية متخصصة في لحام الفولاذ المقاوم للصدأ: يقدم فريقنا الفني إرشادات مستهدفة حول عمليات لحام الفولاذ المقاوم للصدأ، وتقنيات اللحام للأنابيب الممتدة، واختبار ضغط خطوط الأنابيب والتشغيل، مما يساعد على التغلب على تحديات البناء مثل صعوبة اللحام وخطر المفاصل الباردة (الانصهار غير الكامل).
2. استكشاف الأخطاء وإصلاحها حصريًا في البيئات المسببة للتآكل: بالنسبة للظروف المتخصصة التي تتضمن الوسائط الحمضية/القلوية أو التآكل التأكسدي، فإننا نقدم خدمات مخصصة لاكتشاف التسرب وتقييم عمر خطوط الأنابيب وتعديلات توافق الصمامات، مما يضمن التشغيل والصيانة الموثوقة في البيئات الصناعية المعقدة.
3. التخصيص الهندسي للدفعات وتوريد قطع الغيار على المدى الطويل: نحن نقدم حلول خطوط أنابيب مصممة خصيصًا لمشاريع هندسة السوائل المضادة للتآكل واسعة النطاق ونضمن إمدادًا مستقرًا وطويل الأجل لمكونات منع التسرب الأصلية المعززة PTFE، وبالتالي تقليل تكاليف الشراء المستقبلية لصيانة المعدات.
4. ضمان أصلي من الدرجة الصناعية لمدة 12 شهرًا: يأتي خط الإنتاج بأكمله مزودًا بضمان من الشركة المصنعة لمدة 12 شهرًا يغطي مشكلات الجودة المتأصلة - مثل التآكل، أو تشقق اللحام، أو فشل الختم، أو تسرب الخيط - الناتجة عن عيوب المواد أو التصنيع.
1. خطوط أنابيب نقل الأحماض الكيميائية/السوائل القلوية: مناسبة لنقل الوسائط الكيميائية الحمضية أو القلوية الخفيفة. توفر مادة الفولاذ المقاوم للصدأ 304 مقاومة للتآكل والصدأ، مما يقضي على خطر الفشل بسبب التآكل الشائع في الصمامات النحاسية ويضمن التشغيل المستمر طويل الأمد لأنظمة الأنابيب الكيميائية.
2. أنظمة معالجة المياه النقية ومياه الصرف الصحي: مصممة لمعدات تنقية المياه وخطوط تدوير معالجة مياه الصرف الصحي. أن تكون المادة نظيفة وخالية من الشوائب المتسربة. يضمن هيكل اللحام الممتد إغلاقًا محكمًا، مما يمنع تسرب الوسائط والتلوث الثانوي.
3. أنظمة الأنابيب الصحية للأغذية والأدوية: مناسبة لخطوط السوائل النظيفة في تجهيز الأغذية والمعدات الصيدلانية. مقاومة للتآكل، وسهلة التنظيف، وخالية من تراكم المخلفات، وتلبية معايير النظافة والسلامة للأنابيب الصناعية الصحية.
4. خطوط توزيع HVAC الصناعية المضادة للتآكل: مناسبة لأنظمة التبادل الحراري HVAC وخطوط دوران التدفئة / التبريد المضادة للتآكل التي تعمل في ظل ظروف صعبة؛ يقاوم تقلبات درجات الحرارة على المدى الطويل وأكسدة الوسائط، مما يلبي الحاجة إلى أنظمة التدفئة والتهوية وتكييف الهواء الصناعية طويلة الأمد ومنخفضة الصيانة.
ج: أجسام الصمامات النحاسية مناسبة فقط لتطبيقات السباكة القياسية؛ إن التعرض للوسائط الحمضية أو القلوية أو المؤكسدة يجعلها عرضة لإزالة الزنك والصدأ والتسريبات المثقوبة. يتميز هذا المنتج بهيكل من الفولاذ المقاوم للصدأ 304 المقاوم للأحماض والقلويات والأكسدة ولا يصدأ. إنه يعمل بشكل موثوق في البيئات المسببة للتآكل مثل المعالجة الكيميائية ومعالجة المياه، مما يوفر عمر خدمة أطول عدة مرات من الصمامات النحاسية التقليدية ويقلل بشكل كبير من تكرار الاستبدال في أنظمة الأنابيب الصناعية.
ج: يتطلب لحام الفولاذ المقاوم للصدأ دقة عالية؛ غالبًا ما تقيد التصميمات قصيرة النهاية حركة الشعلة وتؤدي إلى عدم اختراق اللحام بشكل كافٍ. يوفر تصميم طرف اللحام الممتد مساحة واسعة للحام، مما يضمن اندماج اللحام بشكل أكمل وأكثر اتساقًا. وهذا يقلل بشكل كبير من مخاطر اللحام البارد أو متطلبات إعادة العمل، وبالتالي تحسين معدل النجاح لتركيبات الأنابيب الصناعية.
ج: يعتبر التصميم ذو الخيوط الذكورية مثاليًا لتوصيل الأنابيب الخارجية، أو تمديد الخطوط الموجودة، أو وضع الصمامات للتحكم الخارجي. وهو يتصل مباشرة بالمنافذ ذات الخيوط الأنثوية على أنواع مختلفة من المعدات دون الحاجة إلى إجراء تعديلات على واجهة المعدات الرئيسية، مما يجعله متعدد الاستخدامات للغاية لمشاريع التعديل التحديثي وتوسيع خطوط الأنابيب.
ج: إنها تستخدم مواد مانعة للتسرب PTFE سميكة ومعززة من الدرجة الصناعية والتي توفر مقاومة ممتازة للأحماض والقلويات وتآكل الوسائط ودرجات الحرارة المرتفعة. على عكس PTFE القياسي للمستهلك، تقاوم هذه المادة التصلب والتشوه والتسرب أثناء التلامس الطويل مع المواد الكيميائية أو سوائل المياه النقية، مما يجعلها مناسبة للتشغيل الصناعي المستمر طويل الأمد.
ج: دورات التشغيل والإيقاف المتكررة والتقلبات الحرارية في خطوط الأنابيب الصناعية غالبًا ما تولد ضغوطًا عالية عابرة وارتفاعات في الضغط، مما قد يتسبب في خروج أو تسرب سيقان الصمام القياسية. أنبوب تمديد طويل لحام طرف ذكر ذو خيط ذكر من الفولاذ المقاوم للصدأ، هيكل القفل الخلفي للصمام الكروي يعمل على تثبيت الجذع بشكل آمن ويقاوم صدمات الضغط، مما يمنع بشكل فعال رش الوسائط ومخاطر السلامة المرتبطة بظروف الضغط العالي.
