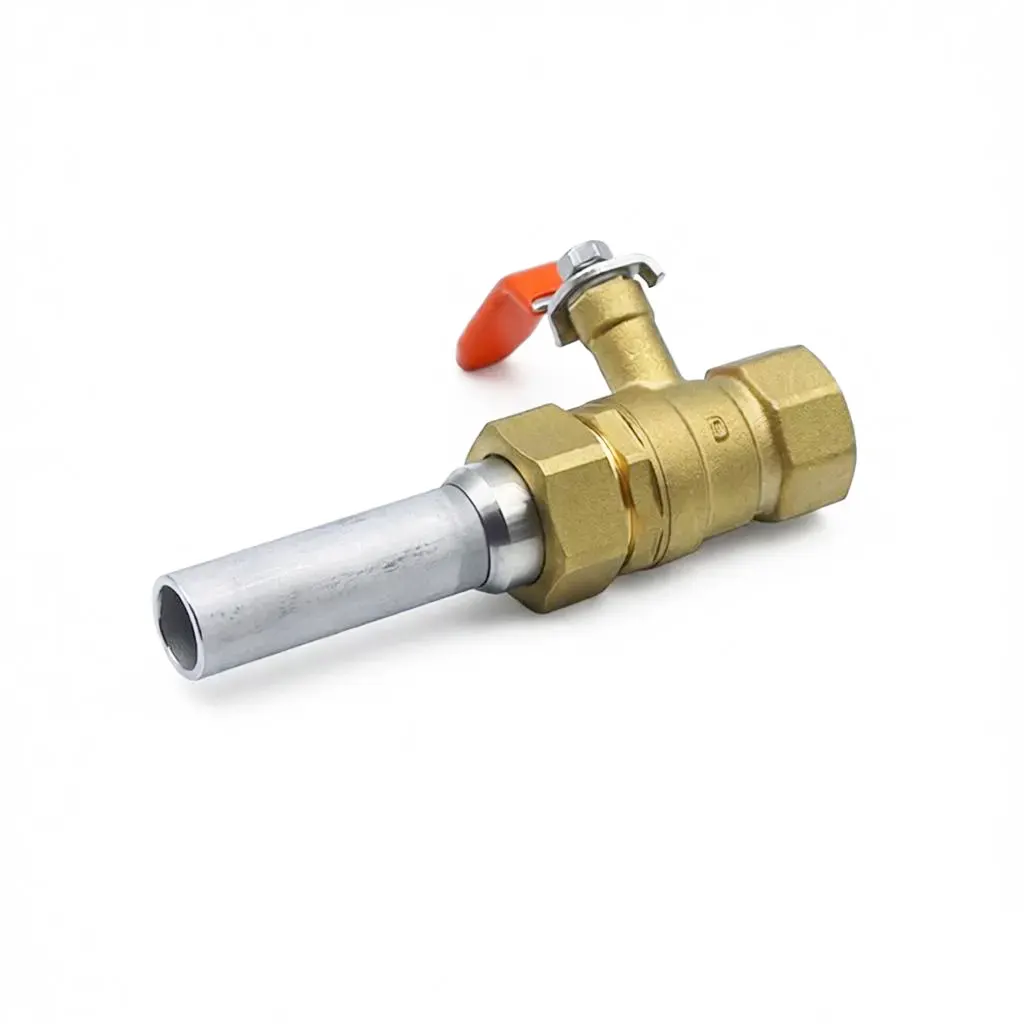

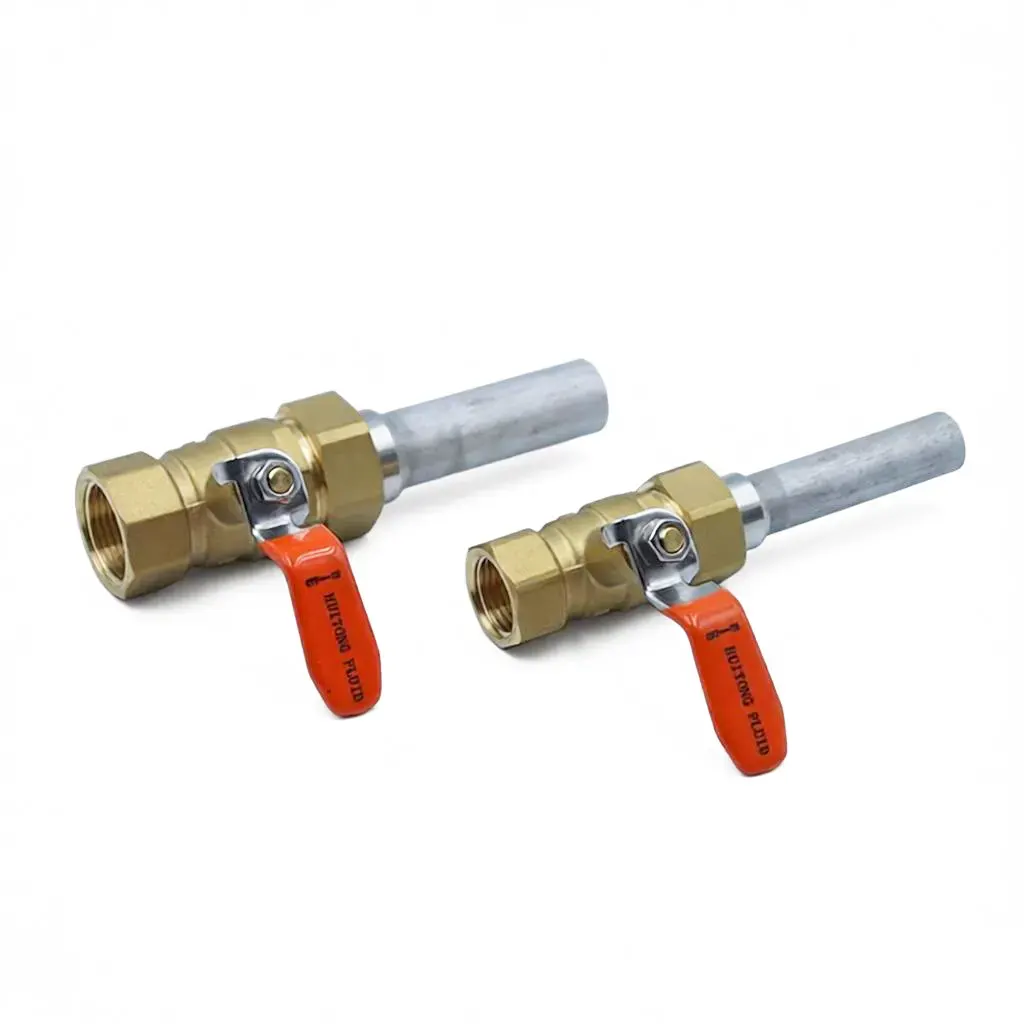

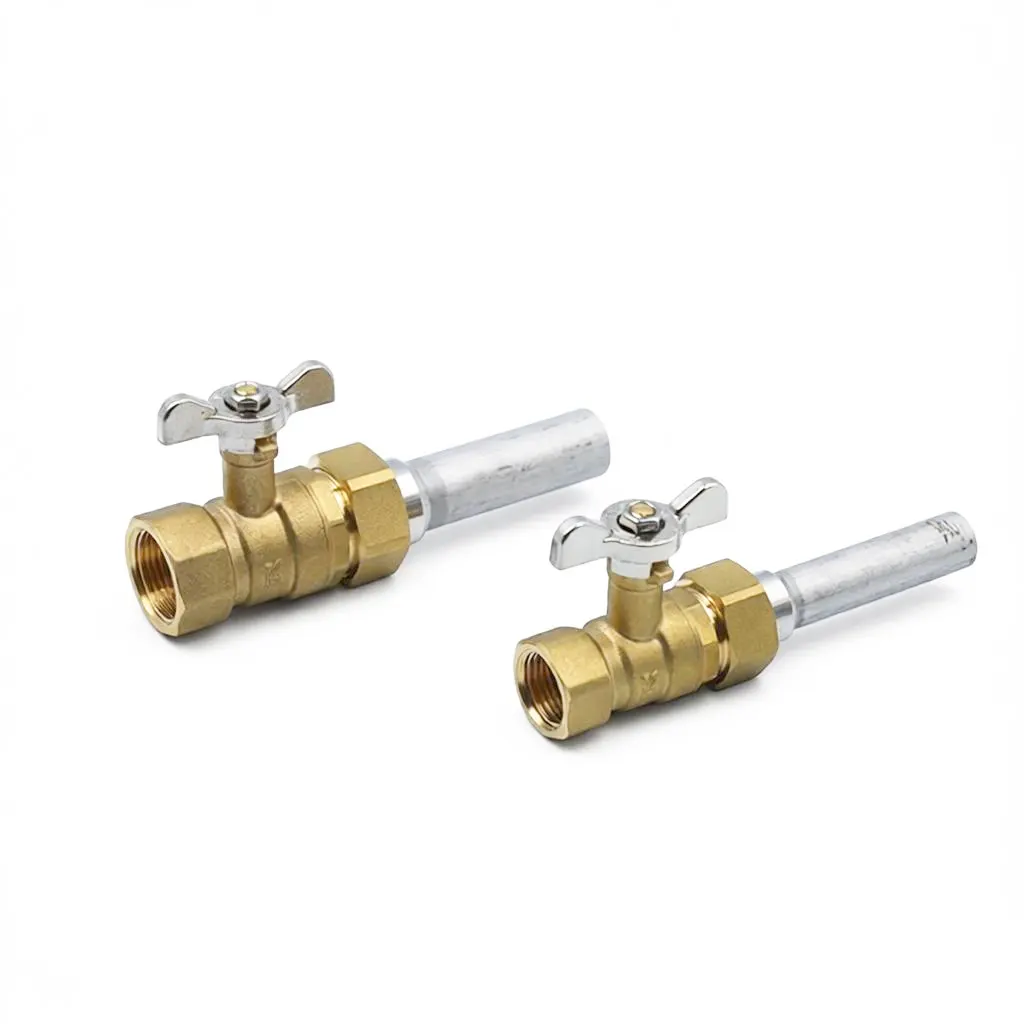

غالبًا ما تترك الصمامات الكروية الملحومة ذات الأنبوب القصير مساحة عمل غير كافية للنحاس في الموقع، مما يؤدي إلى مشاكل مثل ضعف اندماج اللحام والمفاصل الباردة وتسرب الماء. وفي الوقت نفسه، لا يمكن لصمامات اللحام القياسية ذات الخيوط الذكورية الاتصال مباشرة بالمعدات ذات المنافذ ذات الخيوط الأنثوية، مما يتطلب محولات تقدم نقاط تسرب محتملة إضافية. يعالج الصمام الكروي النحاسي ذو الأنبوب الممتد ذو اللحام الأنثوي على وجه التحديد نقطتي الألم فيما يتعلق بالتركيب وتوافق المعدات. يتميز أحد جوانب جسم الصمام بأنبوب لحام نحاسي ممتد ومتكامل، مما يوفر لعمال اللحام مساحة واسعة ويقلل بشكل كبير من احتمالية عيوب اللحام. ويتميز الجانب الآخر بخيوط أنثوية مصممة بدقة، مما يسمح بالاتصال المباشر بالمنافذ الأنثوية للغلايات ووحدات تكييف الهواء المركزية ومعدات تنقية المياه دون الحاجة إلى تركيبات وسيطة.
|

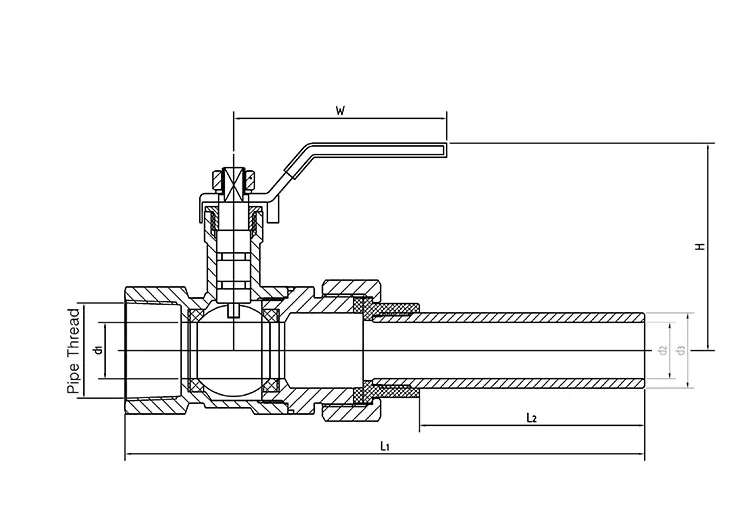

مواصفات المنتج |
L1 |
L2 |
د1 |
د2 |
د3 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
||||||||
|
15 |
16 ملم -1/2 فهرنهايت |
134.5 |
60 |
10 |
10 |
15 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
20 |
20 ملم -3/4 فهرنهايت |
138.5 |
60 |
15 |
15 |
20 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.75 |
|

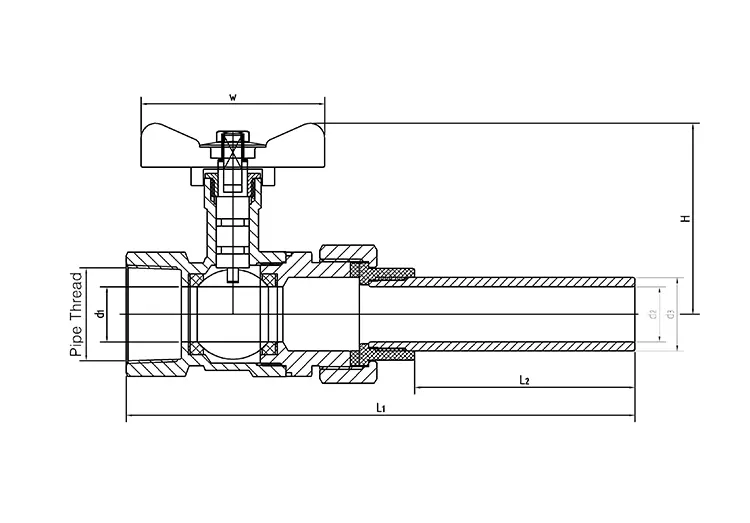

مواصفات المنتج |
L1 |
L2 |
د1 |
د2 |
د3 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
||||||||
|
15 |
16 ملم – 1/2 فهرنهايت |
134.5 |
60 |
10 |
10 |
15 |
جي/PT/معاهدة عدم الانتشار |
50 |
49 |
|
20 |
20 ملم – 3/4 فهرنهايت |
138.5 |
60 |
15 |
15 |
20 |
جي/PT/معاهدة عدم الانتشار |
50 |
51.7 |
1. أنبوب اللحام الممتد: بالمقارنة مع نهايات اللحام القصيرة الموجودة في النماذج القياسية، فإن الغلاف النحاسي الممتد المدمج يعمل على توسيع مساحة التشغيل لشعلة اللحام بشكل كبير. لا يحتاج عمال اللحام إلى العمل في فجوات ضيقة، مما يؤدي إلى الحصول على خرزات لحام موحدة وكاملة والقضاء بشكل فعال على عيوب الخطأ البشري مثل المفاصل الباردة، والاختراق غير الكافي، والبقع المفقودة.
2. البناء المركب المتكامل (النحاس والنحاس): جسم الصمام وأنبوب اللحام النحاسي الممتد يتم دمجهما بدقة في المصنع. المعدنان متوافقان للغاية، مما يضمن عدم حدوث تآكل كلفاني أثناء ركوب الدراجات على المدى الطويل بين الماء الساخن والبارد. وصلة اللحام خالية من مخاطر التصفيح أو التشقق، مما يضمن أداء الختم المستقر أثناء تشغيل خط الأنابيب على المدى الطويل.
3. الهيكل المتكامل السلس: يتم دمج أنبوب اللحام الممتد وجسم الصمام بسلاسة، مما يزيل المفاصل أو الفجوات التي يمكن أن تتراكم فيها القشور والشوائب. وهذا يقلل من خطر انسداد خطوط الأنابيب والتآكل الموضعي، مما يجعل الصمام مناسبًا لتطبيقات التدفئة المستمرة وتدوير المياه على مدار العام.
1. خيوط CNC عالية الدقة: تتوافق أبعاد الخيوط مع معايير الصناعة، مما يسمح بالاتصال المباشر بالمنافذ الملولبة الأنثوية المدمجة في الغلايات، ووحدات تكييف الهواء المركزية، ومعدات تنقية المياه التجارية. وهذا يلغي الحاجة إلى شراء وتركيب مخفضات أو محولات، وبالتالي تقليل نقاط التسرب المحتملة في الأنابيب.
2. معايرة محورية الخيط المتخصصة: يتم التحقق من محورية الخيط بشكل فردي قبل مغادرة المصنع، مما يضمن محاذاة الخط المركزي للخيط بشكل مثالي مع مسار تدفق جسم الصمام. وهذا يمنع الضغط غير المتساوي أو إزاحة الحشية أثناء التوصيل ويقلل من خطر التسرب في المفصل الملولب تحت الصدمة الحرارية من ضغط الماء الساخن والبارد.
3. التوافق مع التركيبات القياسية: مواصفات الخيوط الأنثوية القياسية، جنبًا إلى جنب مع أحجام مختلفة من أنابيب اللحام النحاسية الممتدة، تسمح بالتوافق مع معدات الأنابيب النحاسية ذات الأقطار الخارجية المختلفة. يعمل هذا على تبسيط إدارة المخزون لمشروعات التدفئة والتهوية وتكييف الهواء (HVAC) عن طريق التخلص من الحاجة إلى تخزين فئات منتجات متعددة.
1. جسم الصمام النحاسي المطروق DZR الخالي من الرصاص: يضمن البناء المصبوب على الساخن سماكة موحدة للجدار ومقاومة فائقة للضغط مقارنة بالأجسام المصبوبة، مما يمكّن الصمام من تحمل ارتفاع الضغط العالي الفوري أثناء بدء تشغيل الغلاية وإيقاف تشغيلها. تتوافق المادة الخالية من الرصاص مع معايير النظافة، مما يجعلها مناسبة لمياه الشرب السكنية وخطوط أنابيب تنقية المياه التجارية.
2. كرة صلبة مطلية بالكروم مع مقاعد PTFE سميكة: يتميز الصمام الكروي النحاسي ذو الخيط الممتد ذو الأنبوب الممتد بسطح مصقول مطلي بالكروم الدقيق ومقاوم للتآكل ومقاوم للتقشر. تضمن مقاعد PTFE السميكة ذات الوجهين ملاءمة محكمة، مما يحقق عدم التسرب في اتجاهي التدفق الأمامي والخلفي؛ تقاوم طبقة الختم التصلب والفشل أثناء ركوب الدراجات ذات درجات الحرارة العالية على المدى الطويل.
3. جذع معزز مضاد للانفجار: آلية قفل في قاعدة الجذع تمتص الصدمات الناتجة عن ارتفاع الضغط المفاجئ في التدفئة الأرضية أو أنظمة الماء الساخن. وهذا يمنع الجذع من الإخراج أو رش الوسائط الساخنة، وبالتالي تقليل مخاطر السلامة في الغرف الميكانيكية ومناطق المعدات.
1. تجويف داخلي كامل التجويف وغير مقيد: الجزء الداخلي للصمام خالٍ من النتوءات أو المناطق الميتة المقيدة للتدفق، مما يؤدي إلى الحد الأدنى من مقاومة التدفق. ويمنع ذلك حدوث انخفاض في كفاءة التبادل الحراري لتكييف الهواء المركزي أو درجات الحرارة غير المتساوية في أنظمة التدفئة الأرضية، مما يحافظ بشكل كامل على معدل تدفق تصميم النظام ويقلل من استهلاك طاقة مضخة الدوران.
2. مقبض سهل التشغيل ممتد بزاوية 90 درجة: يوفر تصميم المقبض الطويل عزم دوران سلس، ولا يتطلب سوى دوران 90 درجة للتبديل بين الأوضاع المفتوحة والمغلقة بالكامل. حتى عند تركيبه في المساحات الضيقة - مثل خزانات التدفئة الأرضية المتعددة أو فراغات الغرفة الميكانيكية الضيقة - يظل المقبض دون عائق بسبب العزل أو الصفائح المعدنية، مما يضمن التشغيل السهل دون ربط.
3. تصميم ملحوم لأنابيب موحدة ومرتبة: بعد لحام الأنبوب النحاسي الممتد، يمكن تغليف جسم الصمام بالكامل بالعزل، مما يترك المقبض فقط مكشوفًا. وهذا يحافظ على سلامة الهيكل العام لعزل الأنابيب، مما يؤدي إلى الحصول على مظهر جمالي نظيف للتركيبات المخفية (مثل الأسقف المعلقة أو أعمدة الأنابيب) وتقليل فقدان الحرارة.
1. التحليل الطيفي للمواد الخام قبل الإنتاج: تخضع جميع المواد الخام - بما في ذلك جسم الصمام النحاسي وأنبوب اللحام النحاسي الممتد - لفحص التركيب الطيفي في الموقع. تم التحقق من أربعة مؤشرات أداء مهمة: محتوى الرصاص، ومقاومة إزالة الزنك، ومقاومة درجات الحرارة العالية، ومقاومة التآكل، مما يضمن رفض الفراغات دون المستوى المطلوب عند المصدر.
2. فحص شامل بنسبة 100% للمنتجات النهائية: يخضع كل صمام كروي نحاسي ذو أنبوب لحام ممتد لثلاثة اختبارات قياسية: اختبار ضغط الغلاف الهيدروستاتيكي، واختبار إحكام الهواء/التسرب القائم على الفقاعات، واختبار متانة 10,000 دورة. تقوم هذه العملية بتصفية العيوب مثل تسرب الختم، والربط التشغيلي، وتشقق جسم الصمام تحت الضغط.
3. فحصان متمايزان متخصصان: يتم إجراء اختبار الاختراق على خط اللحام الخاص بالأنبوب النحاسي الممتد للكشف عن المسامية غير المرئية أو الشقوق الدقيقة. بالإضافة إلى ذلك، تتحقق اختبارات الضغط المنفصلة من محورية الخيوط الأنثوية والسلامة الهيكلية للدمج من الأنبوب إلى الجسم، مما يضمن مراقبة الجودة للمنطقتين الأكثر عرضة للتسرب: خط اللحام والوصلة الملولبة.
4. ترميز الدفعة الكاملة لإمكانية التتبع الشامل: يتم وضع علامة ليزر على كل منتج باستخدام رمز دفعة فريد، ويتم أرشفة البيانات من كل مرحلة - الحدادة ولحام الأنابيب والتصنيع والفحص - بشكل دائم. بالنسبة لكل شحنة، نقدم تقارير طيفية للمواد، وشهادات الامتثال CE، وسجلات فحص اللحام، مما يلبي جميع معايير التدقيق الخاصة بعطاءات مشروع التدفئة والتهوية وتكييف الهواء (HVAC)، والتخليص الجمركي في الخارج، والقبول النهائي للمشروع.
1. التوجيه الفني المتخصص: يقدم فريق فني محترف إرشادات فردية حول التحكم في درجة حرارة اللحام للأنابيب النحاسية الممتدة، وتعديل عزم الدوران للتوصيلات الملولبة، وبروتوكولات استكشاف الأخطاء وإصلاحها لتسربات اللحام والخيط، وبالتالي تقليل وقت إعادة العمل أثناء التشغيل في الموقع.
2. الاستجابة السريعة لما بعد البيع: نحن نقدم استشارات متعددة اللغات عبر الإنترنت لمقاولي التدفئة والتهوية وتكييف الهواء (HVAC) ومصنعي المعدات في جميع أنحاء العالم، ونلبي الاحتياجات بسرعة مثل اختيار الطراز بناءً على ظروف التشغيل، واستفسارات التجميع، والإبلاغ عن الأخطاء، مع توفير تتبع على مدار الساعة لتقدم الطلب بالجملة.
3. حلول مخصصة لمشاريع التدفئة وإمدادات المياه واسعة النطاق: بالنسبة للطلبات المجمعة التي تشمل التدفئة المركزية وتكييف الهواء المركزي التجاري، فإننا نقدم خطط تكوين مخصصة بناءً على تخطيطات أنابيب الغرفة الميكانيكية؛ نحن نضمن أيضًا إمدادًا مستقرًا وطويل الأمد لأجزاء التآكل من OEM - مثل مقاعد الصمامات والحشيات البديلة - لضمان دعم صيانة موثوق طوال عمر المشروع.
4. ضمان OEM لمدة 12 شهرًا: ينطبق الضمان القياسي لمدة 12 شهرًا على المجموعة الكاملة من الصمامات الكروية ذات الأنابيب الممتدة والأنثى. في ظل ظروف التدوير الحراري العادية، تتم تغطية مشكلات مثل تشقق اللحام أو تسرب الخيوط أو فشل الختم الناجم عن المواد الخام أو عمليات التصنيع عن طريق الإصلاح الفني وقطع الغيار مجانًا.
1. أنابيب تكييف الهواء المركزية التجارية: تم تصميمها لتناسب منافذ الخيوط الأنثوية لوحدات تكييف الهواء، ويتصل الأنبوب الممتد بسلاسة بالأنابيب النحاسية الرئيسية في الغرفة الميكانيكية. تعمل مساحة اللحام الواسعة على تقليل عيوب التثبيت في الموقع، بينما يقاوم اللحام القوي التشقق الناتج عن اهتزاز الوحدة على المدى الطويل، مما يضمن التبادل الحراري المستقر على مدار العام.
2. فروع مجمعة للتدفئة الأرضية المركزية السكنية: مثالية للمساحات الضيقة لخزائن التدفئة الأرضية، تتميز هذه الصمامات بمقابض ممتدة لسهولة التحكم في التدفق. يسمح الأنبوب الممتد بتغطية عزل كاملة بعد اللحام بأنابيب التسخين النحاسية، مما يقلل من فقدان الحرارة؛ بالإضافة إلى ذلك، يمكن إجراء صيانة الوحدة الفردية دون تغيير الاتصال الملولب في الوحدة الرئيسية.
3. أنابيب مدخل/مخرج غلايات الماء الساخن التجارية: متوافقة مع منافذ الخيوط الأنثوية للغلاية، تتحمل هذه الصمامات التدوير الحراري وتقلبات الضغط الكامنة في عمليات الغلاية. يمنع تصميم الأنبوب الممتد السلس تراكم القشور في درجات الحرارة العالية، وبالتالي يقلل من تكرار تنظيف خطوط الأنابيب المطلوبة.
4. أنظمة أنابيب النحاس للمياه النقية التجارية المركزية للمراكز التجارية والفنادق: يتوافق جسم الصمام المطروق الخالي من الرصاص مع معايير سلامة مياه الشرب. يسمح امتداد الأنبوب النحاسي الممتد بالنحاس النظيف والصحي ويتصل مباشرة بوحدة تنقية المياه الرئيسية دون محولات إضافية، مما يجعله مثاليًا لتدوير إمدادات المياه التجارية المستمرة على المدى الطويل.
ج: مع نهايات اللحام القصيرة القياسية، فإن المساحة المحدودة تجعل من الصعب على مشاعل اللحام المناورة؛ غالبًا ما يواجه عمال اللحام المبتدئون صعوبة في الاختراق أو الانصهار غير الكامل على جانب واحد، مما يؤدي إلى حدوث تسربات بطيئة والحاجة إلى إعادة العمل بعد التثبيت. يتميز هذا المنتج بغطاء نحاسي ممتد يوفر مساحة أكبر للحام، مما يضمن عمق دمج موحد. وهذا يقلل بشكل كبير من معدل إعادة العمل ويقلل وقت البناء في الموقع لمشاريع التدفئة والتهوية وتكييف الهواء، مما يجعله مثاليًا للتركيبات التجارية واسعة النطاق.
ج: يتم ربط جسم الصمام والأنبوب الممتد باستخدام عملية لحام مركب مدمجة في المصنع. تخضع كل وحدة لاختبار مزدوج: فحص اختراق درزات اللحام واختبارات تقادم الدراجات في درجات الحرارة العالية/المنخفضة. تتم مطابقة الإمكانات الكهروكيميائية للمعدنين لمنع التآكل أو التصفيح أو فشل اللحام في ظل ظروف التدوير الحراري الثابتة الموجودة في أنظمة التدفئة الأرضية والغلايات.
ج: يمكن أن تؤدي الانحرافات في محورية الخيط إلى ضغط غير متساوٍ وتشوه لحشية التوصيل، مما يجعل الوصلة الملولبة عرضة للتسربات الصغيرة أثناء دورات ضغط الماء الساخن والبارد بالتناوب. تمت معايرة هذا المنتج بشكل فردي من أجل الدقة المحورية في المصنع، مما يضمن محاذاة محور الخيط بشكل مثالي مع الخط المركزي لقناة تدفق جسم الصمام. يؤدي هذا إلى ضغط حشية موحد، مما يضمن إغلاقًا ثابتًا مانعًا للتسرب عند الوصلة الملولبة أثناء التشغيل على المدى الطويل.
ج: يمكن للاختبار الهيدروستاتيكي التقليدي اكتشاف الشقوق الكبيرة والواضحة فقط، ويفشل في تحديد العيوب الكامنة مثل مسام الغاز الداخلية الدقيقة أو الشقوق الصغيرة في وصلة اللحام. في المقابل، يسمح اختبار الاختراق بإجراء فحص شامل لكامل وصلة الأنابيب الملحومة الممتدة، مما يتيح الرفض المبكر للمنتجات المعرضة للتسرب في المستقبل؛ وهذا يجعلها مثالية للمشاريع التي تتطلب تشغيلًا طويل الأمد دون انقطاع، مثل أنظمة التدفئة التجارية وأنظمة التدفئة المركزية.
ج: يوفر التجويف الداخلي، الخالي من "المناطق الميتة" التي تقيد التدفق، الحد الأدنى من مقاومة تدفق المياه ويمنع انخفاض الضغط؛ وبالتالي، فإن كفاءة التبادل الحراري لتكييف الهواء المركزي وتوحيد درجة الحرارة للتدفئة تحت الأرضية لا يتأثران بالخسائر المرتبطة بالصمامات. لا يتطلب النظام زيادة طاقة المضخة الدورانية، وبالتالي تقليل استهلاك المعدات للكهرباء أثناء التشغيل المستمر على المدى الطويل.
ج: يمكن تغليف قسم الأنابيب الملحومة النحاسية الممتدة لجسم الصمام بالكامل بالعزل، مما يترك فقط المقبض الطويل مكشوفًا. وهذا يلغي الحاجة إلى مساحة خلوص زائدة؛ يمكن فتح الصمام أو إغلاقه بسهولة بزاوية 90 درجة داخل خزانة متعددة الحجم ذات حجم قياسي، مما يضمن عدم وجود مشكلات تتعلق بعرقلة المقبض أو صعوبة التشغيل.
