تواجه معظم صمامات كرة الغلايات العادية الموجودة في السوق ثلاث مشكلات هندسية رئيسية: عملية اللحام المعقدة، واهتزاز الوحدة وإزاحتها، والتسرب والتسرب الناتج عن درجات الحرارة العالية على المدى الطويل. إن الصمام الكروي النحاسي المضغوط ذو الموضعين ذو الخيط الذكوري لأنابيب الغلايات هو منتج البحث والتطوير المستهدف لدينا. إنها تعتمد خيط خارجي + واجهة مركبة ذات مقبس مزدوج، مما يلغي الحاجة إلى لحام الأنابيب النحاسية؛ جنبًا إلى جنب مع المقبض الميكانيكي ذو الموضعين، فإنه يقاوم إزاحة الصمام الناتج عن الاهتزاز المستمر للمعدات من الجانب الهيكلي؛ يمكن لمزيج الختم المصنوع من النحاس DZR والبلاستيك السميك من الفلور أن يتحمل تآكل مقياس الماء المرتفع على المدى الطويل للغلاية، كما أن مسار التدفق ذو القطر الكامل يقلل من مقاومة دوران الماء، والجسم المدمج مناسب لخزائن المعدات الضيقة.
|

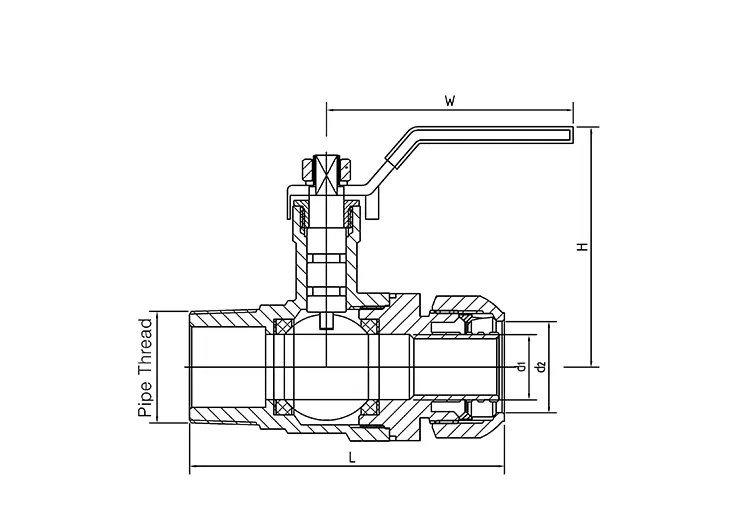

مواصفات المنتج |
L |
د1 |
د2 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
||||||
|
15 |
16mm−1/2M |
67.5 |
10.0 |
16.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
20 |
20 مللي متر − 3/4 م |
72.4 |
15.0 |
21.0 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.25 |
1. نهاية الخيط الخارجي ذات الدقة القياسية: نهاية جسم الصمام يتم تشغيلها بدقة باستخدام الحاسب الآلي باستخدام خيط خارجي عالمي، والذي يمكن توصيله مباشرة بواجهات المعدات الأصلية لغلايات الغاز وآلات درجة حرارة القالب. ليست هناك حاجة إلى شراء إضافي للموصلات المخفض، مما يقلل من عقد توصيل خطوط الأنابيب ويخفض في الوقت نفسه تكاليف شراء الملحقات ومخاطر التسرب. إنها مناسبة لتجميع دفعة الآلة الكاملة الموحدة.

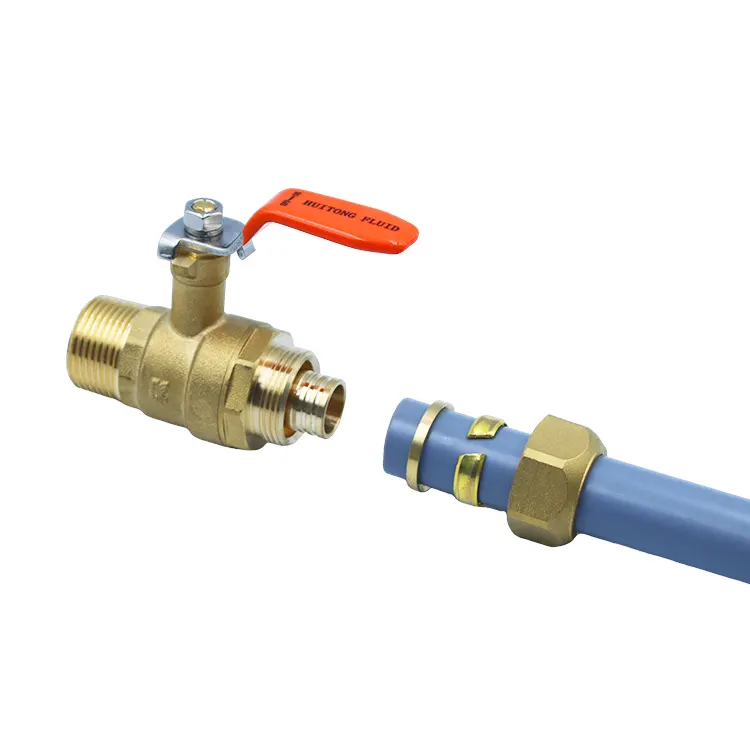

2. هيكل قفل الطويق المزدوج: الطرف الآخر مجهز بمكون الطويق المزدوج مزدوج الطبقة. بعد إدخال الأنبوب النحاسي المسطح وشد الصمولة، يمكن إغلاقه بإحكام. ليست هناك حاجة إلى آلة لحام أو لحام أو عملية تبريد. يمكن لشخص واحد إكمال تجميع خط الأنابيب بسرعة. يؤدي هذا إلى تحسين كفاءة التجميع لخط إنتاج الغلاية بشكل كبير ويزيل خطر تلف مواد الأنابيب بسبب درجة الحرارة العالية أثناء اللحام.
3. متوافق مع أنواع متعددة من الأنابيب المعدنية: صمام كروي نحاسي مضغوط ثنائي الموضع لأنابيب الغلايات مناسب لأنابيب النحاس الشائعة المستخدمة في الغلايات وأنابيب الفولاذ المقاوم للصدأ للأدوات. يمكن فك صامولة الطويق لتفكيك الأنبوب دون إتلافه. أثناء صيانة المعدات أو تعديل الأنابيب، يمكن إعادة استخدام الصمام والأنبوب. يمكن أن تؤدي مطابقة الدُفعات على المدى الطويل إلى تقليل نفقات مواد التشغيل والصيانة الهندسية بشكل مستمر.
1. آلية القفل الميكانيكية ذات الموضعين: على عكس المقبض العادي ذو الوضع غير المحدود، فإن الصمام الكروي النحاسي المضغوط ثنائي الموضع ذو الخيط الذكوري مجهز بآلية قفل مستقلة. بعد التبديل، يمكن تثبيته في وضع الفتح الكامل أو الإغلاق الكامل. لن ينزلق ببطء إلى الحالة نصف المفتوحة بسبب الاهتزاز المستمر لمضخة الغلاية والمروحة، وبالتالي القضاء على مشاكل التسرب نصف المفتوح وكفاءة التسخين غير الكافية.
2. خضع الهيكل المضاد للاهتزاز لاختبارات المحاكاة 10,000 مرة في ظل ظروف عمل مختلفة: يجري المصنع اختبارات محاكاة خاصة تحت ظروف الاهتزاز المستمر على مدار 24 ساعة للغلاية لإجراء التحقق من المتانة. قوة العض لآلية قفل الحد موحدة ومستقرة. حتى عند استخدامه في نظام تسخين متواصل على مدار العام، لن يكون هناك أي ارتخاء في الوضع، مما يضمن إمكانية التحكم في حالة تدفق المياه على المدى الطويل.
3. عملية السكتة الدماغية القصيرة 90 درجة: يحتاج المقبض فقط إلى الدوران 90 درجة للفتح والإغلاق. قوة التشغيل لطيفة. حتى لو تم تركيبه في خزانة الغلاية العميقة والضيقة، فلا حاجة إلى حجز مساحة تشغيل كبيرة. تعتبر عمليات الفحص اليومي وتبديل مسار المياه مريحة وسهلة.
1. مادة قاعدة نحاسية خالية من الرصاص DZR المصبوب: عملية تشكيل ساخنة متكاملة من النحاس المضاد لإزالة الزنك، مع كثافة مادة تتجاوز بكثير كثافة أجسام الصمامات المصبوبة. إنه أقل عرضة للأكسدة وتكوين مقياس الماء أثناء النقل طويل الأمد للمياه الساخنة لدورة الغلايات الساخنة والباردة، ولا يطلق معادن ثقيلة لتلويث الوسط المتداول، مما يلبي معايير السلامة للتدفئة المنزلية واستخدام المياه لمعدات التبادل الحراري الصناعية.
2. الكرة العائمة المطلية بالكروم + مقعد صمام PTFE السميك: سطح الكرة مصقول بالكروم الصلب، ويتم إقرانه بمقعد إغلاق سميك من بوليمر الفلور. يمكنه إغلاق تدفق المياه الأمامي والخلفي بشكل وثيق، والتعامل مع تأثير ضغط الماء المتناوب الناتج عن توقف تشغيل الغلاية المتكرر. الاستخدام طويل الأمد لا يسبب تصلبًا أو تسربًا للمياه، مما يقلل من تكرار إيقاف تشغيل المعدات وصيانتها.
3. ساق الصمام المعزز المضاد للانفجار: تمت إضافة حد إضافي وهيكل مضاد للانفصال في الجزء السفلي من ساق الصمام لتعزيز التصميم للضغط العالي الفوري أثناء إيقاف تشغيل الممر المائي للغلاية، وتجنب خروج ساق الصمام وتناثر الماء أو الزيت الساخن والماء الساخن، مما يعزز معامل السلامة التشغيلية للغلاية بأكملها.
1. تجويف تدفق كبير بشكل مستقيم بدون مساحة ميتة: لا توجد نتوءات خانقة أو تراكم في الداخل، مما يؤدي إلى فقدان منخفض للحرارة أثناء دوران الماء الساخن. لن تكون هناك مشكلة في انخفاض ضغط خط الأنابيب بشكل غير كافٍ أو تخفيف توليد الحرارة للغلاية، مما يضمن تأثير التحكم في درجة الحرارة المستقر لوحدة التبادل الحراري وآلة درجة حرارة القالب.
2. تصميم عام مدمج وخفيف الوزن: صمام كروي نحاسي مضغوط ثنائي الموضع لأنابيب الغلايات ذو حجم إجمالي صغير ولا يشغل مساحة إضافية داخل المعدات، مما يجعله مناسبًا لمصنعي الغلايات لتوحيد ترتيب الأسلاك في الخزانة. ليست هناك حاجة لتوسيع هيكل المعدات للصمام وحده، ويمكنه التحكم في تكلفة مواد الإنتاج للآلة بأكملها.
3. تغطية كاملة لأقطار الأنابيب المتعددة: الأطواق والخيوط بأحجام مختلفة، وتغطي مواصفات الأنابيب السائدة لغلايات الغاز الصغيرة والمتوسطة الحجم، ومحطات التبادل الحراري، وآلات درجة حرارة القالب في السوق. يمكن لمصنعي المعدات الاستعداد مسبقًا، مما يبسط إدارة فئات شراء المكونات.
1. التحليل الطيفي للمواد الخام قبل الزرع: جميع قطع النحاس التي تدخل المصنع تخضع لتحليل التركيب الطيفي للتحقق من محتوى الرصاص، ومقاومة درجات الحرارة العالية، والمؤشرات الأساسية لمقاومة فقدان الزنك. يتم التخلص من أي قطع معدنية بمواد دون المستوى المطلوب، وبالتالي تجنب مشكلة تآكل وتشقق جسم الصمام تحت ظروف درجات الحرارة العالية على المدى الطويل على مستوى المواد الخام.
2. 100% اختبارات أساسية ثلاثية للمنتج النهائي: كل صمام كروي نحاسي مضغوط ثنائي الموضع لأنابيب الغلايات يمر باختبار قوة ضغط الماء في الغلاف، واكتشاف تسرب ضيق الهواء من النوع الفقاعي، واختبار متانة الفتح والإغلاق 10 آلاف مرة. يجب أن تتوافق جميع أداءات الختم الأساسية وتحمل الضغط ومقاومة التآكل مع المعايير قبل تخزينها.
3. التحقق الثلاثي من حالة تشغيل الغلاية الخاصة: يتم إجراء اختبارات منفصلة إضافية على دقة تعشيق الخيط الخارجي، وقوة قفل التثبيت ذات الأكمام المزدوجة، والحد المزدوج من صلابة مقاومة الإزاحة لمحاكاة ظروف التشغيل الحقيقية للغلاية تحت اهتزاز طويل المدى. يعالج هذا على وجه التحديد مشاكل انزلاق مواد الأنابيب وتسرب السدادات التي تحدث بشكل متكرر في أنظمة أنابيب معدات التدفئة.
4. إدارة تتبع ترميز الدفعة الكاملة: يتم نقش كل منتج برمز دفعة حصري. يتم أرشفة بيانات عملية التزوير والمعالجة والاختبار بشكل دائم من أجل التتبع الكامل. لكل شحنة، يتم توفير تقرير اختبار مادة النحاس، وشهادة الامتثال CE، ووثائق فحص جودة المنتج بالكامل في وقت واحد لتلبية جميع متطلبات استيراد معدات التدفئة إلى بلدان مختلفة ولقبول المشروع وتقديم العطاءات في المشاريع الهندسية.
1. تسليم مؤهلات الامتثال الكامل: بالنسبة لطلبات الشراء بالجملة، يمكن توفير الإصدارات الورقية والإلكترونية لتقارير المواد وشهادة CE وتقارير فحص المصنع في وقت واحد. المواد كاملة وموحدة، مما يلغي الحاجة إلى اختبارات إضافية من طرف ثالث. يمكن إكمال البيان الجمركي الفعال وتسجيل المشاريع الخارجية للمعدات.
2. التوجيه الفني الحصري لخط أنابيب التدفئة: يمكن للفريق الفني المحترف المتخصص في تركيبات ملحقات الغلاية تقديم إرشادات فردية حول مواصفات مجموعة أنابيب النحاس مزدوجة الانفجار، وتصحيح أخطاء الممر المائي الشامل للغلايات، واستكشاف الأخطاء وإصلاحها المتخصصة لأخطاء الختم والتسرب. يؤدي هذا إلى تقصير دورة تصحيح أخطاء المعدات للعملاء.
3. الاستجابة السريعة لما بعد البيع عبر الإنترنت بلغات متعددة: تقديم خدمات استشارية عبر الإنترنت متعددة اللغات لمصنعي معدات الغلايات العالمية ومقاولي مشاريع التدفئة. يمكن توفير حلول مخصصة لتكييف خطوط الأنابيب لمحطات التبادل الحراري واسعة النطاق وطلبات الماكينات الكاملة للغلايات. يتوفر أيضًا إمداد مستقر طويل الأجل لأختام المصنع الأصلية وحلقات الانفجار.
4. ضمان OEM للماكينة بالكامل لمدة 12 شهرًا: يوفر الصمام الكروي النحاسي المضغوط ذو الموضعين بالكامل لسلسلة أنابيب الغلايات ضمانًا لمدة 12 شهرًا بشكل موحد. في ظل ظروف الدوران الباردة والساخنة للغلاية العادية، يمكن دعم المشكلات مثل التسرب المتعلق بالمواد وعملية الإنتاج، وفشل الحد، وتفكيك حلقة الانفجار من خلال التصحيح الفني المجاني واستبدال المكونات.
ج: بالإضافة إلى الاختبارات الثلاثة الشائعة لضغط الماء، وضيق الهواء، ومتانة الفتح والإغلاق، فقد أضفنا بالإضافة إلى ذلك ثلاثة اختبارات محددة للغلايات: اختبار مطابقة دقة الخيط الخارجي، واختبار قوة الأنابيب المضادة للانفصال ذات المشبك المزدوج، واختبار متانة إزاحة مقاومة الاهتزاز للحد المزدوج. تحاكي هذه الاختبارات بشكل كامل ظروف تشغيل الاهتزاز الحقيقي للغلاية على مدار 24 ساعة، مما يمنع نوعين من الأخطاء المتكررة في معدات التدفئة - انزلاق الأنابيب وتسرب الختم - منذ البداية.
ج: إنه قابل للتطبيق على نطاق واسع على غلايات الماء الساخن التي تعمل بالغاز، وأفران التسخين الكهربائية، ومحطات تبادل الحرارة اللوحية، وخطوط أنابيب الدوران الباردة والساخنة لآلات درجة حرارة القالب. يعتمد جسم الصمام خيوطًا خارجية عالمية متوافقة مع معايير الصناعة، وليس هناك حاجة لمفاصل مخفض إضافية. يمكنه الاتصال مباشرة بواجهات المصنع الأصلية لمعظم الوحدات الرئيسية للغلاية. تغطي مواصفات الوصلات المتعددة أقطار الأنابيب النحاسية السائدة في السوق، والجهاز بأكمله يتمتع بتوافق قوي.
ج: إنه مدعوم للتفكيك دون تلف وإعادة الاستخدام. عن طريق فك صامولة قفل الطويق، يمكن إزالة الأنبوب النحاسي بسلاسة. لن تتعرض مادة الأنابيب لتشوه الضغط، أو التشقق أو التشوه. يمكن إعادة تجميع الصمام السليم والأنبوب النحاسي واستخدامهما مرة أخرى. يمكن لمطابقة الدُفعات على المدى الطويل أن تقلل بشكل مستمر من تكلفة شراء مواد الصيانة لمعدات الغلايات.
ج: الهيكل العام لجسم الصمام مدمج. لا يتطلب المقبض المكشوف ذو الشوط القصير بمقدار 90 درجة خلوص تشغيل كبير. يمكن للمساحة المحجوزة في خزانة الغلاية المختومة القياسية إكمال التحكم في الدوران بسهولة، ولن يكون هناك أي موقف حيث يكون المقبض مسدودًا، أو يكون التشغيل شاقًا، أو لا يمكن تبديل مسار المياه. وهو متوافق مع تصميم الخزانة الموحد للجهاز بأكمله.
