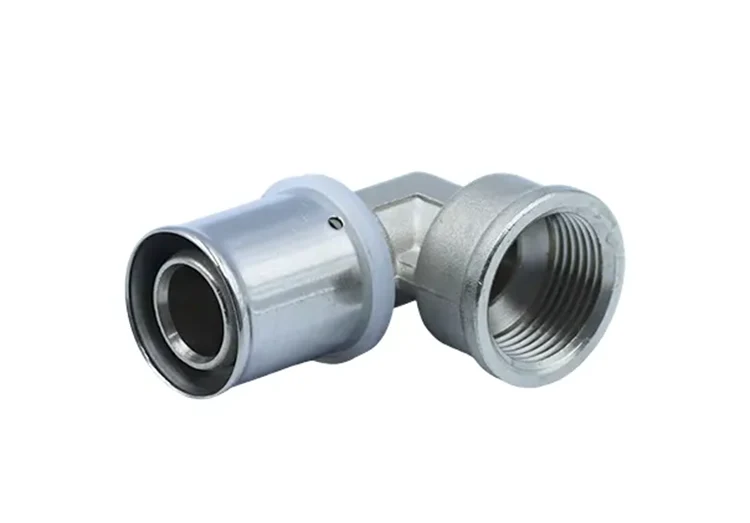

إن تركيبات الكوع النحاسية المضغوطة ذات الخيوط الذكورية والإناث هي مكونات متعددة الاستخدامات محسنة لانتقالات زوايا خطوط الأنابيب. من خلال كسر قيود التصميمات التقليدية ذات الوظيفة الواحدة، فإنها تدمج منافذ الضغط والخيوط الأنثوية والخيوط الذكورية في وحدة واحدة، مما يسمح بحل من خطوة واحدة يتعامل مع كل من المنعطفات بزاوية 90 درجة والانتقالات ثنائية الاتجاه بين الأنابيب والمعدات الملولبة.
مصنوع من النحاس المطروق الخالي من الرصاص والمقاوم لـ DZR، ويخضع الهيكل الأساسي لتصنيع CNC دقيق. يقترن هذا التركيب بحلقات إغلاق EPDM صالحة للطعام، ويخلق ختمًا آمنًا ومغلقًا بعد عملية الضغط، مما يضمن أداءً مستقرًا في ظل ظروف التشغيل المعقدة مثل التدوير الحراري وتقلبات ضغط الماء.
|
حجم المنتج |
أنابيب الألومنيوم البلاستيكية المركبة T |
د1 |
د2 |
د3 |
د4 |
L1 |
L2 |
خيط الأنابيب |
مواد المنتج |
|||
|

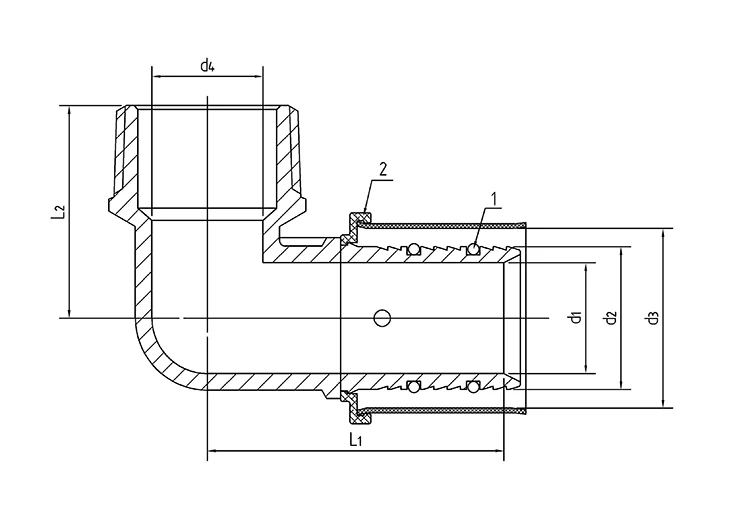

16 ملم - 1/2 بوصة م |
2.0 ملم |
7.5 |
11.80 |
16.5 |
7.5 |
42 |
28.3 |
جي/PT/معاهدة عدم الانتشار |
CW617 |
بي |
SUS304 |
إبدم |
|
20 مم - 1/2 بوصة م |
2.0 ملم |
10.5 |
15.80 |
20.5 |
10.5 |
42 |
30.3 |
|||||
|
20 مم - 3/4 بوصة م |
2.0 ملم |
10.5 |
15.80 |
20.5 |
10.5 |
45 |
33.6 |
|||||
|
25 مم - 3/4 بوصة م |
2.5 ملم |
15.0 |
19.80 |
25.5 |
15 |
52.4 |
34 |
|||||
|
25 مللي متر-1 بوصة م |
2.5 ملم |
15.0 |
19.80 |
25.5 |
20 |
56.4 |
38.3 |
|||||
|
حجم المنتج |
أنابيب الألومنيوم البلاستيكية المركبة T |
د1 |
د2 |
د3 |
د4 |
L1 |
L2 |
خيط الأنابيب |
مواد المنتج |
|||
|

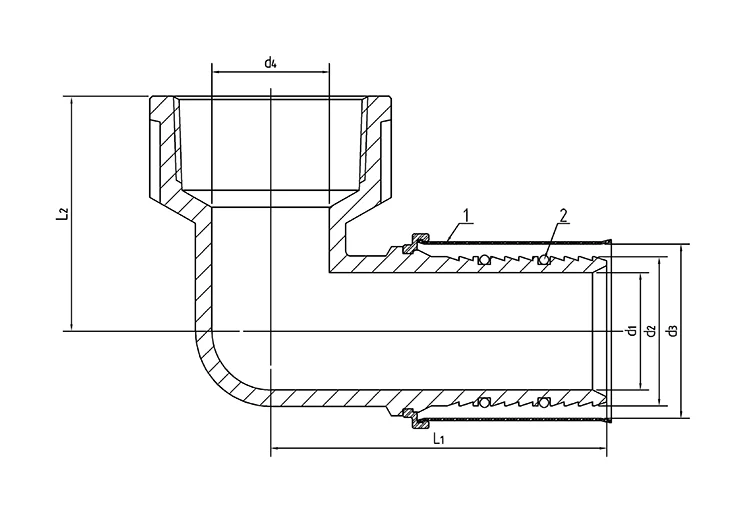

16 ملم – 1/2 بوصة فهرنهايت |
2.0 ملم |
7.5 |
11.80 |
16.5 |
7.5 |
42 |
27 |
جي/PT/معاهدة عدم الانتشار |
CW617 |
بي |
SUS304 |
إبدم |
|
20 ملم – 1/2 بوصة فهرنهايت |
2.0 ملم |
10.5 |
15.80 |
20.5 |
10.5 |
42 |
29 |
|||||
|
20 ملم – 3/4 بوصة فهرنهايت |
2.0 ملم |
10.5 |
15.80 |
20.5 |
10.5 |
45 |
32 |
|||||
|
25 ملم – 3/4 بوصة فهرنهايت |
2.5 ملم |
15.0 |
19.80 |
25.5 |
15 |
52.4 |
34 |
|||||
|
25 ملم – 1 بوصة فهرنهايت |
2.5 ملم |
15.0 |
19.80 |
25.5 |
20 |
56.4 |
37.6 |
|||||
مصنوعة من النحاس المطروق عالي الكثافة، المادة كثيفة وموحدة. إنه يقاوم بشكل فعال التآكل والشيخوخة المرتبطة بإزالة الزنك، ويمنع ترشيح المعادن الثقيلة، ويلبي معايير السلامة لأنظمة مياه الشرب، وهو مناسب لتدفق المياه المستمر على المدى الطويل.
تتم معالجة ملفات تعريف الخيوط وأخاديد الختم وزوايا الكوع وتجويف الإدخال الداخلي من خلال التصنيع باستخدام الحاسب الآلي عالي الدقة. وهذا يضمن تفاوتات مشددة في الأبعاد، وربطًا دقيقًا للخيط، وأسطح إغلاق ناعمة، مما يزيل بشكل فعال فجوات التجميع ومخاطر التسرب في المصدر.
لقد اجتازت كل من المواد الأساسية ومكونات الختم اختبارات التآكل والشيخوخة برذاذ الملح. وهي قابلة للتكيف مع البيئات المعقدة - مثل أعمدة الأنابيب الرطبة، ودرجات الحرارة الساخنة والباردة المتناوبة، وتآكل السوائل - ومقاومة الصدأ، والقشور، والتشوه أثناء الاستخدام طويل الأمد.
يتميز التصميم بزاوية كوع قياسية، ويضمن تدفقًا سلسًا للسوائل دون اضطراب. إنه يلبي بشكل مثالي متطلبات المنعطفات الزاوية لخطوط الأنابيب، مما يجعله مناسبًا لكل من التركيبات السكنية المخفية وتخطيطات الأنابيب التجارية الكثيفة.
تتميز تركيبات الكوع النحاسية المضغوطة هذه بهيكل متكامل مع خيوط ذكرية وأنثوية. متوافقة مع مواصفات BSP وNPT القياسية، فهي تتصل مباشرة بمكونات السباكة الملولبة للذكور والإناث دون الحاجة إلى محولات إضافية.
يتميز أحد الأطراف بواجهة ضغط قياسية متوافقة مع الأدوات القياسية الصناعية، مما يضمن اتصالاً مستقرًا بالأنابيب النحاسية والأنابيب المصنوعة من الفولاذ المقاوم للصدأ ذات الجدران الرقيقة - وهو مثالي لكل من التركيبات الجديدة وعمليات تحديث النظام.
مجهزة بحلقة إغلاق EPDM عالية المرونة تقاوم درجات الحرارة القصوى والشيخوخة؛ تظل تركيبات الكوع النحاسية المضغوطة ذات الخيوط الذكورية والإناث مرنة دون تصلب أو تشقق، مما يضمن أداء إغلاق طويل الأمد في ظل ظروف التدوير الحراري لإمدادات المياه وأنظمة التدفئة الأرضية.
عند الضغط باستخدام أدوات متخصصة، يتشابك الأنبوب والتركيب بإحكام ليشكل حاجزًا حلقيًا مانعًا لتسرب الماء؛ يعمل هذا على تثبيت الختم في مكانه بشكل آمن، مما يمنع مخاطر الارتخاء أو التسرب.
تم تصميم التركيبات لتحمل تقلبات الضغط المتكررة والتمدد/الانكماش الحراري الموسمي، وتتكيف ذاتيًا مع تغيرات الأبعاد، مما يضمن تشغيلًا خاليًا من التسرب ومستقرًا للضغط على المدى الطويل ويقلل الحاجة إلى الصيانة المستقبلية.
يلغي الحاجة إلى اللحام التقليدي، أو المواد اللاصقة، أو أشرطة ختم الخيوط. لا تولد عملية التجميع بالضغط البارد أي شرارة أو حرارة عالية، مما يجعلها مناسبة لمساحات السقف المغلقة، والديكورات الداخلية الراقية، ومواقع العمل المحظورة بالحريق.
يتعامل التركيب الفردي مع وظائف متعددة - تغييرات الاتجاه، والانتقال من ذكر إلى أنثى، واتصالات الأنابيب - مما يلغي الحاجة إلى مجموعات المكونات المعقدة. وهذا يقلل بشكل كبير من خطوات التثبيت ويعزز كفاءة التجميع في الموقع.
يستبدل التركيب الفردي العديد من الأكواع والمحولات، مما يؤدي إلى تبسيط مخزون الأجزاء المطلوبة وتقليل ضغط التخزين - وهو حل مثالي للمشروعات القياسية واسعة النطاق.
مناسبة لإمدادات المياه في المنزل بالكامل وتحويلات/وصلات أنابيب الماء الساخن؛ متوافق مع الصمامات الملولبة المختلفة وعدادات المياه. المواد آمنة وصديقة للبيئة، ومثالية للتركيبات المخفية طويلة الأمد.
مناسبة للتغييرات الاتجاهية وتوصيلات المعدات في التدفئة الأرضية السكنية والتجارية؛ يضمن هيكل الختم المقاوم لدرجات الحرارة العالية الثبات أثناء دوران الماء المستمر في درجات الحرارة العالية، مما يقاوم الشيخوخة والتسرب.
مناسبة لشبكات تكييف الهواء المركزية وتدفئة المناطق في مباني المكاتب ومساحات البيع بالتجزئة؛ يتناسب التصميم المدمج مع أعمدة الأنابيب الضيقة وزوايا السقف، مما يلبي متطلبات التشغيل التجاري المستمر عالي التردد.
مناسبة للتغيرات الاتجاهية في درجة حرارة الماء المحيطة بالمصنع وخطوط السوائل المتداولة ذات الضغط المنخفض؛ يوفر مقاومة للتآكل ومعالجة ثابتة للضغط، وهو مثالي لظروف الأنابيب الصناعية الخفيفة القياسية.
قبل الإنتاج، تخضع القضبان النحاسية وحلقات الختم EPDM لتحليل تكوين السبائك واختبارات التآكل/التقادم برذاذ الملح؛ يمنع الفحص الصارم المكونات دون المستوى المطلوب من دخول خط الإنتاج.
يتم أخذ عينات عشوائية كل ساعة أثناء الإنتاج الضخم للتحقق بدقة من المعلمات المهمة - مثل دقة الخيوط، وتفاوتات زاوية الانحناء، وإنهاء سطح الأخدود - مما يضمن مواصفات متسقة عبر الدُفعات.
يخضع كل تركيب لاختبار فردي لتسرب الهواء واختبار مقاومة السحب؛ ويتم التحقق من الاستقرار الهيكلي في ظل ظروف محاكاة لتقلبات الضغط والاهتزازات طويلة المدى، مع رفض جميع المنتجات غير المطابقة.
تتم أرشفة أرقام دُفعات الإنتاج وسجلات الفحص ومستندات تأهيل المواد الخام بشكل دائم، مما يتيح إمكانية تتبع جودة دورة الحياة الكاملة لكل دفعة من التركيبات بدءًا من المواد الخام وحتى الشحن.
يمكن توفير تقارير اختبار المواد، وشهادات جودة المصنع، وسجلات اختبار التآكل، وشهادات المنشأ الرسمية عند الطلب، مما يلبي معايير قبول المشروع المحلي ومعايير التخليص الجمركي الخارجية بشكل كامل.
يقدم فريقنا الفني المحترف إرشادات عملية طويلة المدى، ويشرح بالتفصيل إجراءات وتقنيات تركيب الضغط القياسية لمطابقة التركيبات الملولبة للذكور والإناث لمنع حدوث مشكلات مثل انحرافات التجميع أو عدم المحاذاة.
نحن نقدم استجابات سريعة خلال ساعات العمل لمعالجة المشكلات التي تنشأ أثناء التثبيت أو الاستخدام - مثل تسرب المياه، أو عدم تطابق الخيوط، أو التوصيلات غير الملائمة للضغط - مما يوفر استكشاف الأخطاء وإصلاحها المستهدف والحلول القياسية.
ج: هذا المنتج مصنوع من النحاس المطروق الخالي من الرصاص DZR (مقاوم لإزالة الزنك). إنه يتميز بكثافة مواد عالية وهيكل مدمج يمنع بشكل فعال تآكل إزالة الزنك أثناء تدفق المياه على المدى الطويل. إنها تتوافق مع معايير السلامة لأنابيب مياه الشرب السكنية وهي مناسبة للتشغيل المستمر وطويل الأمد.
ج: لا. تم تحسين قناة التدفق الداخلي من خلال الآلات الدقيقة؛ الجدار الداخلي أملس مع عدم تقليل القطر، ويوفر الدوران 90 درجة انتقالًا سلسًا. مقاومة تدفق المياه ضئيلة، مما يمنع حدوث مشكلات مثل تقييد التدفق أو ركود الماء أو فقدان الضغط الزائد.
ج: لا. يتم تشكيل التركيب من خلال الحدادة المتكاملة، مما يزيل نقاط الضعف المرتبطة بالربط أو اللحام. يضمن التصميم الهيكلي للخيوط ومنافذ الضغط توزيعًا متوازنًا للضغط، مما يؤدي إلى قوة هيكلية إجمالية فائقة مقارنةً بمرفقي المحول المقسم.
ج: نعم. إنها مجهزة بحلقة إغلاق EPDM مقاومة للطقس ومقاومة للحرارة ومقاومة للشيخوخة. يمكنه تحمل درجات الحرارة المرتفعة للمياه المتداولة في أنظمة التدفئة الأرضية على المدى الطويل دون التصلب أو التشوه أو التسرب أثناء التدوير الحراري.
ج: نعم. تم توحيد مواصفات اتصال الضغط المناسب مع التفاوتات الدقيقة، مما يضمن التوافق التام مع الأنابيب القياسية المصنوعة من الفولاذ المقاوم للصدأ والنحاس ذات الجدران الرقيقة المتوفرة في السوق؛ وهي مناسبة لكل من التركيبات الجديدة وتعديل الأنظمة الحالية.
ج: لا. قبل مغادرة المصنع، يخضع المنتج لاختبارات صارمة لمقاومة السحب واختبارات الضغط العالي. يوفر هيكل الضغط المتشابك تثبيتًا آمنًا، وقادرًا على تحمل تقلبات ضغط المياه اليومية والاهتزازات البسيطة لخطوط الأنابيب، مما يضمن الاستقرار والأداء الخالي من التسرب على المدى الطويل.
