على عكس الصمامات المضغوطة التي تتطلب أنابيب رقيقة الجدران من الفولاذ المقاوم للصدأ وأدوات هيدروليكية متخصصة، يتصل الصمام الكروي ذو الخيط النحاسي لخدمة الإطفاء مباشرة بالأنابيب الفولاذية الملولبة الموجودة باستخدام شريط PTFE القياسي - مع الحفاظ على تخطيط الأنابيب الأصلي أثناء الترقية إلى صمام إغلاق متوافق مع GA79. يعمل الجسم النحاسي HPb59-1 المكون من قطعة واحدة والخيوط المدببة الخارجية الدقيقة على حل الفشلين الأكثر شيوعًا في صمامات الحريق التقليدية: التسرب من تحلل مانع التسرب الملولب وضبط الجذع بعد سنوات من الخدمة الخاملة.
|

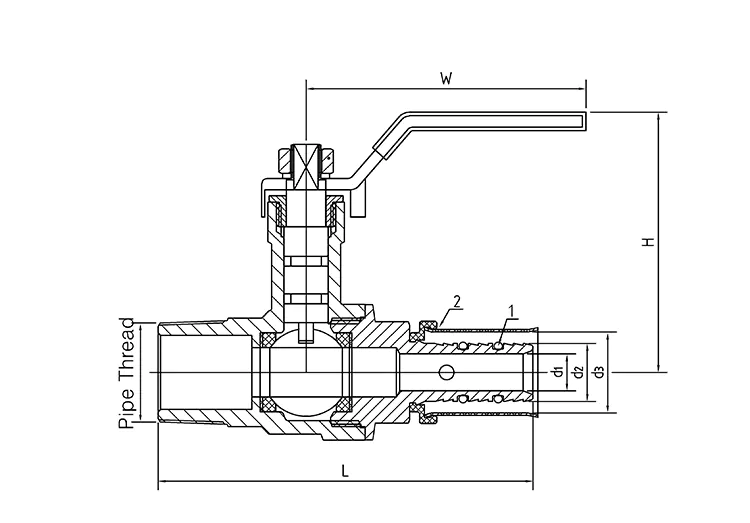

مواصفات المنتج |
L |
د1 |
د2 |
د3 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
|||||||
|
15 |
16 ملم – 1/2 م |
75.5 |
5.5 |
10.0 |
16.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
20 |
20 ملم – 1/2 م |
74.5 |
9.5 |
14.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
20 ملم – 3/4 م |
85.5 |
13.0 |
18.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.25 |
|
|
25 |
25 ملم – 3/4 م |
86.2 |
18.0 |
23.8 |
25.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.25 |
يتميز الهيكل النحاسي HPb59-1 المكون من قطعة واحدة والمصنوع على الساخن بجدران سميكة بشكل موحد - تم تصميمه خصيصًا لتلبية متطلبات الضغط الثابت لأنابيب الحريق الرئيسية. على عكس الأجسام المصبوبة التي تخاطر بحدوث تسربات ذات ثقوب ذات صلة بالمسامية، تضمن عملية الحدادة بنية كثيفة وخالية من العيوب تحافظ على سلامة PN16 على مدى عقود من الخدمة، مع توفير مقاومة فائقة للتآكل في غرف إطفاء الحريق الرطبة والأقبية تحت الأرض.
يعمل مسار التدفق الداخلي المُجهز بدقة على التخلص من المناطق الميتة التي تقيد التدفق. يتوفر الصمام بأحجام DN15 – DN50، وهو متوافق من حيث الأبعاد مع تركيبات الحريق القياسية، مما يسهل الاستبدال المباشر للصمامات القديمة أو الفاشلة دون إعادة الأنابيب.
تضمن الخيوط المدببة الدقيقة على كلا الطرفين ترابطًا محكمًا ذاتيًا مع تركيبات الحريق القياسية. على عكس الخيوط المستقيمة التي تعتمد فقط على مانع التسرب، يوفر التصميم المدبب توافقًا ميكانيكيًا للتداخل - مما يقلل الاعتماد على شريط PTFE لضمان سلامة الختم وتبسيط التثبيت الميداني.
من الداخل، زوج من النواة الكروية ذات التجويف الكامل المطلية بالكروم المرآة مع مقعد PTFE سميك لتوفير إغلاق محكم الفقاعات ثنائي الاتجاه. يعمل التصميم ذو التجويف الكامل على التخلص من انقباض التدفق، مما يضمن بقاء معدلات تدفق مياه الإطفاء دون عوائق - وهو أمر بالغ الأهمية لكثافة الرشاش وأداء تفريغ الصنبور.
يتم تصنيع جسم الصمام وأسنانه كوحدة واحدة متكاملة، مما يؤدي إلى التخلص من الوصلات الطرفية الملولبة الموجودة في تصميمات الصمامات المكونة من قطعتين - مما يقلل فعليًا مسارات التسرب المحتملة في أنظمة الحماية من الحرائق عالية المخاطر.
يتميز الصمام الكروي ذو الخيط النحاسي لجذع خدمة الإطفاء بتصميم كتف مقاوم للانفجار، مما يمنع بشكل فعال التشويش الناجم عن ضغط الماء أو الحطام - حتى بعد فترات طويلة من عدم النشاط - لضمان التشغيل السلس أثناء حالات الطوارئ.
يتيح الصمام، المجهز بمقبض قياسي ممتد بزاوية 90 درجة، للمشغلين إيقاف تدفق المياه بسرعة ودون عناء أثناء حالات الطوارئ المتعلقة بالحريق، مما يلبي متطلبات سرعة الاستجابة الصارمة لأنظمة الحماية من الحرائق.
يخضع سطح جسم الصمام لمعالجة خاصة مضادة للتآكل ومضادة للتقشر، مما يضمن الأداء الميكانيكي الممتاز في بيئات جودة المياه الصعبة وإطالة عمر خدمة الصمام.
تم تصميم مراقبة الجودة حول متطلبات الموثوقية الفريدة للحماية من الحرائق. تخضع جميع قطع النحاس HPb59-1 للتحليل الطيفي للتحقق من الامتثال الخالي من الرصاص وسلامة الضغط. يتم اختبار حلقات الختم والنوى الكروية بشكل منفصل من أجل تحمل الضغط الهيدروستاتيكي ومقاومة الشيخوخة على المدى الطويل.
يتم فحص كل صمام كروي ذو خيط نحاسي نهائي لخدمة الإطفاء بنسبة 100٪ للتأكد من قوة الصدفة، والختم المحكم للفقاعات، وعشرات الآلاف من دورات الفتح/الإغلاق ذات الضغط الثابت - محاكاة عقود من الخدمة الخاملة تليها التشغيل في حالات الطوارئ. يتم أيضًا التحقق من دقة الخيط وعزم دوران التشغيل لمنع حدوث أعطال في المجال مثل تجريد الخيط أو ربط المقبض.
يحمل كل صمام رمزًا دفعةً فريدًا لإمكانية التتبع الكامل. تشتمل الشحنات على تقارير اختبار المواد، وشهادات مطابقة المصنع، وشهادة CE، ووثائق الاختبار المتوافقة مع GA79 - مما يلبي متطلبات القبول الصارمة لمشاريع هندسة الحرائق في جميع أنحاء العالم.
يتم توفير ضمان الشركة المصنعة لمدة 12 شهرًا، مدعومًا بفريق فني محترف يقدم إرشادات شاملة حول اختبار ضغط شبكة الأنابيب والتركيب والتشغيل واستكشاف الأخطاء وإصلاحها؛ تضمن خدمة العملاء متعددة اللغات الدعم السلس لاحتياجات الشراء المحلية والدولية.
تتوفر حلول مخصصة لمشاريع الرشاشات وصنابير إطفاء الحرائق واسعة النطاق، إلى جانب إمداد ثابت وطويل الأجل لقطع الغيار الأصلية (مثل الحشيات والمقابض) لتقليل تكاليف الصيانة بعد التثبيت.
يساعد نظام الدعم الفني القوي لما بعد البيع المقاولين على حل مشكلات التثبيت في الموقع بسرعة، مما يضمن التسليم السلس والتشغيل المستقر لأنظمة أنابيب الحماية من الحرائق.
طريقة التوصيل وكفاءة التركيب: تستخدم الصمامات الكروية الملولبة الذكرية وصلات ملولبة تقليدية تتطلب شريط PTFE أو مادة مانعة للتسرب، مما يجعلها مناسبة لأنابيب الحريق القياسية؛ تستخدم الصمامات الكروية ذات الخيوط الأنثوية المضغوطة تقنية الضغط الهيدروليكي - مما يلغي الحاجة إلى اللحام أو التغليف بالشريط - مما يعزز كفاءة التثبيت ويزيل خطر تسرب الخيط.
أنواع الأنابيب والشبكات المتوافقة: تتوافق الصمامات الكروية ذات الخيوط الذكورية بشكل أساسي مع التركيبات الملولبة القياسية مثل الأنابيب الفولاذية المجلفنة والأنابيب الفولاذية السوداء؛ تم تصميم الصمامات الكروية ذات الخيوط الأنثوية المضغوطة خصيصًا لشبكات أنابيب الحريق المصنوعة من الفولاذ المقاوم للصدأ ذات الجدران الرقيقة، وذلك باستخدام حلقة قبضة من الفولاذ المقاوم للصدأ وحلقة ختم من السيليكون لتحقيق ختم ميكانيكي آمن مانع للتسرب.
سيناريوهات التطبيق واختيار المشروع: تتميز الصمامات الكروية الملولبة الذكورية بتصميم مدمج وتستخدم على نطاق واسع في أنظمة صنابير إطفاء الحرائق والرشاشات القياسية للمباني التجارية والمرافق الصناعية؛ تعتبر الصمامات الكروية الملولبة الأنثوية مناسبة للضغط بشكل أفضل لمشاريع إمداد مياه الحرائق الحديثة المصنوعة من الفولاذ المقاوم للصدأ والتي تتطلب مقاومة فائقة للتسرب والتركيب السريع.
ج: نعم. على الرغم من أن الخيوط الذكورة لشركة Yuhuan Huitong يتم تشكيلها بدقة عالية، إلا أنه لا يزال يوصى بتطبيق شريط PTFE أو مانع التسرب الملولب بشكل صحيح عند تركيب تجهيزات الحريق الملولبة لضمان الامتثال لمعايير إحكام الهواء ومنع التسرب لشبكات أنابيب الحريق.
ج: بالتأكيد. يشير PN16 إلى معدل ضغط عمل يبلغ 1.6 ميجا باسكال؛ يتوافق تصميم جسم الصمام السميك تمامًا مع مواصفات الضغط لأنظمة صنبور الحريق والرشاشات القياسية الشاهقة مع الحفاظ على هامش أمان كبير.
ج: نعم. يتميز الصمام الكروي ذو الخيط النحاسي لخدمة الإطفاء بتصميم جذعي مقاوم للانفجار وقد خضع لعشرات الآلاف من اختبارات متانة الفتح/الإغلاق بالضغط الثابت. إنه مقاوم للإمساك حتى بعد فترات طويلة من عدم النشاط، مما يضمن أن المقبض بزاوية 90 درجة يمكنه فتح أو إيقاف تدفق المياه على الفور أثناء حالات الطوارئ.
ج: يضمن التصميم ذو التجويف الكامل عدم وجود أي انقباض داخلي، مما يؤدي إلى الحد الأدنى من مقاومة التدفق ومنع فقدان الضغط غير الضروري في شبكة الأنابيب؛ ويمنع الطلاء المطلي بالكروم تراكم الرواسب الكلسية، مما يضمن توفير إمدادات كافية من مياه مكافحة الحرائق.
ج: نعم. يتميز كل صمام برقم دفعة فريد لإمكانية التتبع. يمكننا تقديم تقارير المواد الشاملة، وشهادات مطابقة المصنع، وشهادة CE، وتقارير الاختبار المتوافقة مع معيار GA79 لمساعدة العملاء بشكل كامل في اجتياز عمليات فحص السلامة من الحرائق.
ج: إن ساق الصمام مجهز بهيكل مانع للتسرب. عادةً ما يحدث التسرب البسيط بسبب التشديد غير المتساوي أثناء التثبيت أو دخول الحطام. يمكنك محاولة شد صمولة الغدة بالتساوي؛ إذا استمرت المشكلة، فيرجى الاتصال بفريقنا الفني - فنحن نقدم خدمات مجانية لاستكشاف الأخطاء وإصلاحها واستبدالها خلال فترة الضمان.
ج: بالنسبة لمشاريع التعديل التحديثي على أنابيب الحريق الرئيسية الملولبة المصنوعة من الفولاذ المجلفن أو الأسود، فإن هذا الصمام ذو الخيط الذكري هو الاختيار الواضح. تتطلب الصمامات المضغوطة أنابيب من الفولاذ المقاوم للصدأ ذات جدران رقيقة وأدوات هيدروليكية متخصصة؛ إن تكييفها مع الأنابيب الفولاذية الملولبة القديمة سيتطلب تجهيزات انتقالية إضافية، مما يؤدي إلى إدخال نقاط تسرب جديدة محتملة. يتصل هذا الصمام مباشرة بتركيبات الحريق الملولبة الموجودة باستخدام شريط PTFE القياسي، مما يحافظ على تخطيط الأنابيب الأصلي أثناء الترقية إلى صمام إغلاق متوافق مع GA79 - وهو مثالي لتعديلات نظام صنبور الحريق والرشاشات في المباني التجارية القديمة.
