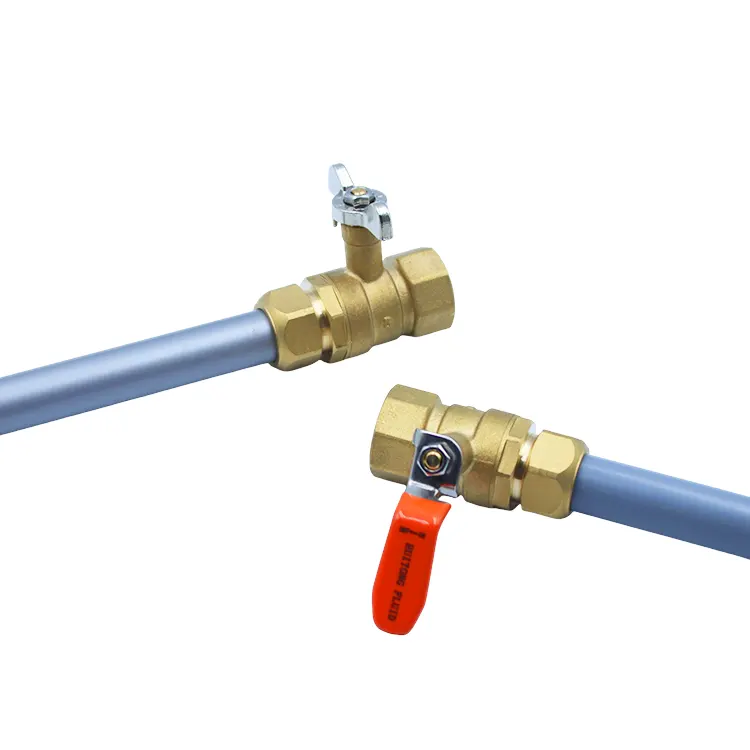

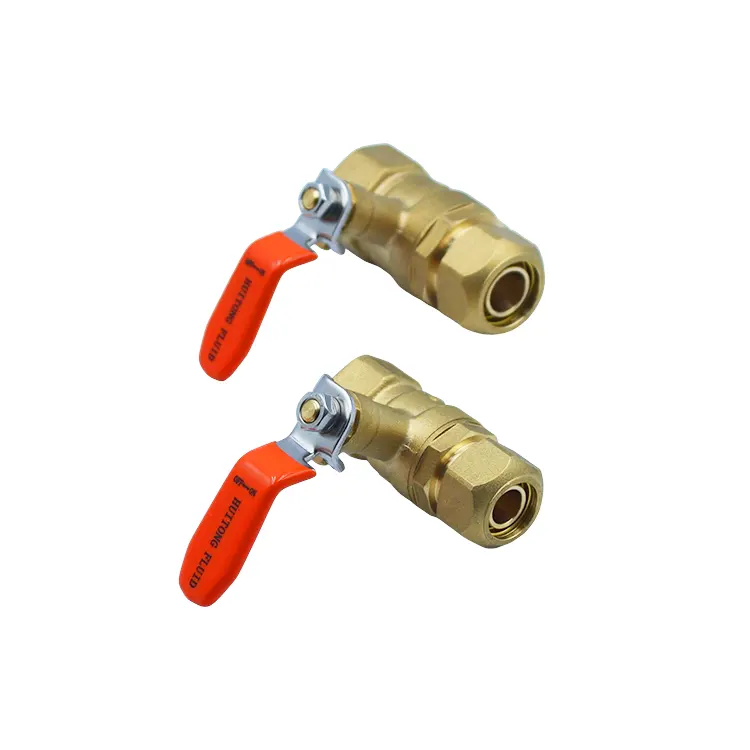

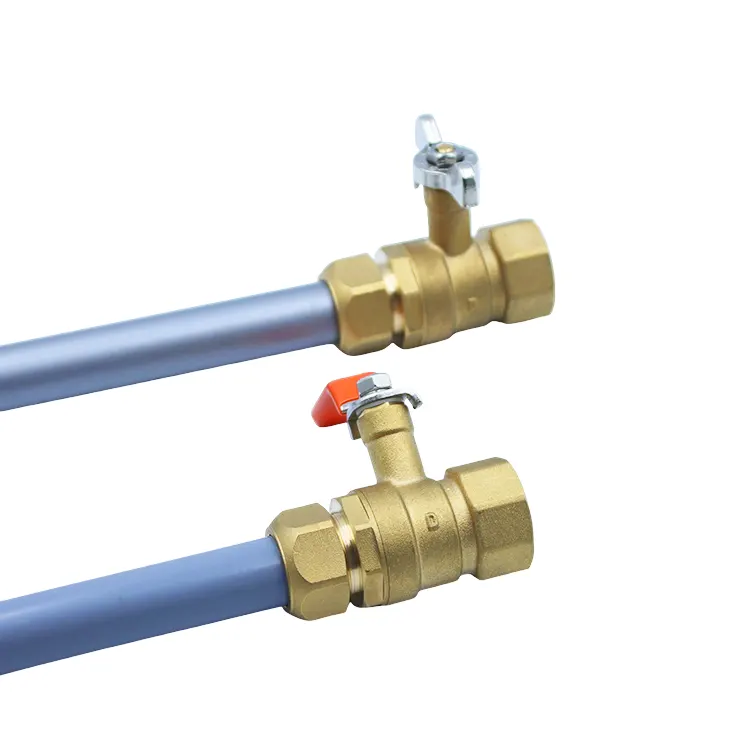

بالمقارنة مع الصمامات الكروية للمياه والتدفئة الشائعة، تم تصميم الصمام الكروي النحاسي ذو الخيط الأنثوي خصيصًا لمعالجة أربعة تحديات هندسية رئيسية في معدات الغلايات: فصل الأنبوب الناجم عن الاهتزاز، ومساحة التثبيت المحدودة في الخزانات الصغيرة، وبناء لحام الأنابيب النحاسية المرهق، والتسرب في اتجاهين للوسائط الساخنة والباردة. يتم توصيل أحد طرفي المنتج مباشرة بجسم الغلاية بأسنان داخلية قياسية، بينما يتميز الطرف الآخر بهيكل حلقة مزدوجة بموضعين يمكنه قفل الأنابيب النحاسية وأنابيب الصلب الخاصة بالأدوات بشكل آمن بدون لحام. إنها مجهزة بمقبض حد مزدوج التروس، وساق صمام مع وظيفة مقاومة التأرجح، وختم سميك من التيفلون. إنه مقاوم لمقياس الماء ودرجات الحرارة المرتفعة، ولديه فقدان تدفق منخفض، وسهل الفك والصيانة والإصلاح، ويتم فحصه وتصنيعه بالكامل وفقًا لنظام مراقبة جودة خط أنابيب الغلايات الحصري. وهي متوفرة بمواصفات متعددة لتلبية متطلبات مختلف معدات الغلايات الصغيرة والمتوسطة الحجم.
|

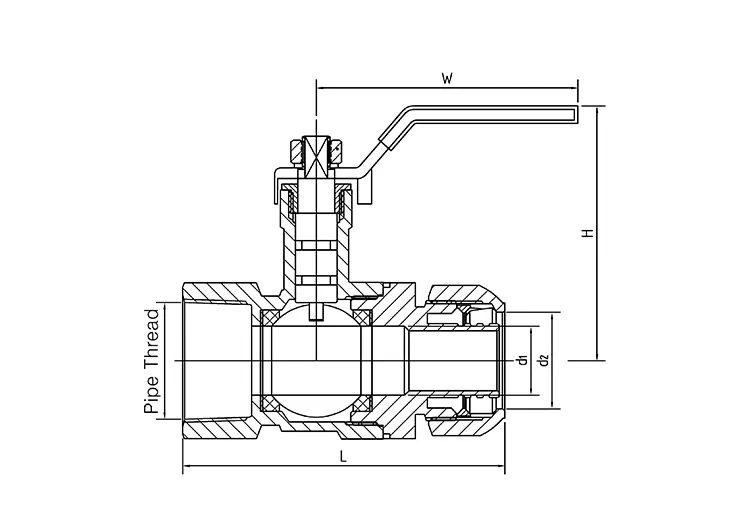

مواصفات المنتج |
L |
د1 |
د2 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
||||||
|
15 |
16 ملم - 1/2 فهرنهايت |
65.0 |
10.0 |
16.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
20 |
20 ملم -3/4 فهرنهايت |
69.9 |
15.0 |
21.0 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.25 |
1. الطرف الملولب داخل الصمام يستخدم خيوط CNC دقيقة، والتي يمكن أن تتصل مباشرة بواجهة المعدات الأصلية للغلاية دون الحاجة إلى محولات مخفض إضافية، مما يقلل عدد نقاط التسرب في الأنابيب وأنواع المكونات المشتراة.
2. الطرف الآخر مجهز بمكون قفل المقبس المزدوج ذو الموضعين. لا يتطلب التثبيت معدات لحام أو دمج حراري. ما عليك سوى إدخال الأنبوب النحاسي وشد صامولة المقبس لقفل مادة الأنبوب بإحكام، مما يقلل بشكل كبير من وقت تجميع الغلاية بأكملها.
3. إنه متوافق مع كل من الأنابيب النحاسية وأنابيب الأدوات المصنوعة من الفولاذ المقاوم للصدأ، وهي مواد الأنابيب الرئيسية للغلايات. لا يؤدي التفكيك وإعادة التجميع إلى إتلاف مادة الأنبوب. أثناء صيانة المعدات وتجديد نظام الأنابيب، يمكن إعادة استخدام الصمام، مما يقلل من تكلفة تشغيل المعدات والمواد الاستهلاكية للصيانة.
1. المقبض مجهز بمشابك قفل ذات وضع مزدوج مستقلة كاملة الفتح والإغلاق. بعد فتح الصمام أو إغلاقه، يمكن قفله في وضع ثابت، مما يمنع المقبض من التحرك أو التسبب في التسرب عند تشغيل الغلاية لفترة طويلة.
2. الهيكل الحدي للصمام الكروي النحاسي لغلاية الطويق ذو الموضعين ذو الخيط الأنثوي لديه تفاعل ميكانيكي محكم. بعد خضوعه لمليون مرة من اختبارات محاكاة الاهتزاز، لن ينزلق الموقع تحت الظروف الدورية المستمرة، مما يتحكم بشكل فعال في حالة التشغيل والإيقاف للممر المائي للغلاية.
3. شوط الفتح والإغلاق القياسي 90 درجة يضمن قوة تشغيل معتدلة. حتى في الجزء الداخلي الضيق من خزانة الغلاية، يمكن تدوير المقبض بسهولة، مما يجعل فحص المعدات وتنظيمها يوميًا أمرًا مريحًا.
1. يتم تصنيع الصمام الكروي النحاسي ذو الخيط الأنثوي من خلال تزوير النحاس الخالي من الرصاص DZR في قطعة واحدة. المادة كثيفة ومقاومة لدرجات الحرارة المرتفعة. إنها ليست عرضة للأكسدة والقشور عند ملامسة الماء الساخن والبخار للغلاية لفترة طويلة، ولن تطلق معادن ثقيلة لتلوث الوسط المتداول.
2. يتم دمج جسم الكرة العائمة المطلي بالكروم المدمج مع مقعد صمام سميك PTFE (بولي تترافلوروإيثيلين). أداء الختم ثنائي الاتجاه متوازن، ويمكن تحقيق عدم التسرب حتى في ظل تأثيرات ضغط الماء البارد والساخن بالتناوب. يمكنه تحمل تقلبات الضغط الناتجة عن بدء تشغيل الغلاية وإيقاف تشغيلها بشكل متكرر.
3. تم تجهيز ساق الصمام المقوى بوظيفة مقاومة التأرجح للتعامل مع تأثيرات الضغط العالي اللحظية في الممر المائي للغلاية. وهذا يمنع ساق الصمام من الانبثاق ويتجنب خطر الرش المتوسط، وبالتالي يعزز سلامة تشغيل الغلاية بالكامل.
1. تم تجهيز جسم الصمام بقناة تدفق مستقيمة ذات قطر كامل، دون اختناق الزوايا الميتة، مما يؤدي إلى انخفاض مقاومة تدفق الماء ولن يتسبب في انخفاض ضغط دوران مياه الغلاية بشكل غير كافٍ أو انخفاض في كفاءة التسخين.
2. إنها مدمجة وصغيرة الحجم، ومناسبة لمعظم خزانات الغلايات القياسية المغلقة، دون الحاجة إلى حجز مساحة تركيب كبيرة، مما يجعلها ملائمة لمصنعي المعدات لتوحيد الأسلاك وتخطيط الماكينة بأكملها.
3. تتوفر مواصفات متعددة للأكمام وأحجام الخيوط، والتي تغطي جميع أنواع أفران الغاز الصغيرة والمتوسطة الحجم، ومعدات التسخين الكهربائية، ووحدات المبادلات الحرارية اللوحية لتلبية احتياجات المطابقة الشاملة.
1. الغربلة المسبقة للمواد الخام: تخضع جميع قطع النحاس لاختبار التركيب الطيفي للتحقق من المؤشرات الأساسية مثل عدم وجود الرصاص، ومقاومة إزالة الزنك، ومقاومة درجات الحرارة العالية، مما يضمن أنها مناسبة لظروف العمل الدورية ذات درجات الحرارة العالية على المدى الطويل للغلاية.
2. فحص 100% للمنتجات النهائية: يخضع كل صمام لثلاثة اختبارات أساسية على التوالي: اختبار قوة ضغط الماء في الغلاف، اختبار كشف التسرب من النوع الفقاعي، واختبار متانة الفتح والإغلاق 10,000 مرة. يتم فرز المنتجات غير المطابقة وإعادة صياغتها مباشرة.
3. معايرة خاصة لظروف الغلاية: يتم إجراء اختبارات منفصلة على قوة القفل للمقبس المزدوج، ودقة حجم الخيط الداخلي، وموثوقية منع الحد ذو الموضعين لتجنب أخطاء الغلاية المتكررة مثل انفصال الأنابيب الناجم عن الاهتزاز وتسرب الختم.
4. إدارة تتبع الدفعة الكاملة: يتم تمييز كل صمام كروي نحاسي لغلاية ذات موضعين بخيط أنثى برمز دفعة مستقل. يتم أرشفة بيانات عملية التزوير والمعالجة والاختبار. عند الشحن، يمكن تقديم تقارير فحص المواد وشهادات الامتثال CE في وقت واحد لتلبية متطلبات قبول هندسة المعدات الخارجية وتقديم العطاءات.
1. تسليم التأهيل الكامل: بالنسبة لطلبات المعدات السائبة، يمكننا تقديم تقارير المواد (MTR)، وشهادة CE، ووثائق فحص المصنع. جميع المواد كاملة ومتوافقة، مما يضمن التخليص الجمركي السلس، وقبول المشروع، وتقديم عطاءات المعدات.
2. التوجيه الفني الخاص: يتمتع فريقنا الفني بخبرة واسعة في أنظمة أنابيب الغلايات. يمكننا تقديم حلول فردية لتجميع جلبة الأنابيب النحاسية، وتصحيح أخطاء الممر المائي للغلاية بشكل عام، واستكشاف الأخطاء وإصلاحها فيما يتعلق بمشكلات الختم والتسرب.
3. توريد ما بعد البيع على المدى الطويل: نحن نقدم توريد قطع غيار المصنع الأصلي المستقر لمصنعي معدات الغلايات المحلية والخارجية. يمكن توفير حلول أنظمة الأنابيب المخصصة لطلبات وحدات التدفئة واسعة النطاق.
4. ضمان الجودة القياسي: تقدم جميع سلاسل الصمامات الكروية للغلاية بشكل موحد ضمان المصنع الأصلي لمدة 12 شهرًا، مما يغطي عيوب الجودة المتأصلة المتعلقة بالمواد وعملية الإنتاج، مما يزيل المخاوف بشأن شراء الدُفعات.
ج: لا، لا يشترط اللحام مطلقًا. يعتمد المقبس المزدوج على الصامولة للضغط وقفل مادة الأنبوب. يتم قطع مادة الأنبوب بشكل مسطح وإدخالها مباشرة في الجزء الداخلي للمقبس. يؤدي ربط الصمولة إلى إصلاح الختم، مما يلغي الحاجة إلى معدات اللحام، ومواد اللحام، وعمليات التبريد بعد اللحام. يؤدي هذا إلى تحسين كفاءة التجميع للغلاية بأكملها بشكل كبير.
ج: تعمل مراوح ومضخات الغلاية بشكل مستمر، مما يولد اهتزازات عالية التردد. المقبض العادي عرضة للتحول تدريجيًا إلى حالة نصف مفتوحة، مما يؤدي إلى تسرب المياه وتشوهات التسخين. يمكن لحد الموضعين قفل وضعي الفتح الكامل والإغلاق الكامل، دون أن يتأثر باهتزازات المعدات، مما يضمن حالة التشغيل والإيقاف المستقرة أثناء التشغيل على المدى الطويل.
ج: يتمتع نحاس DZR المطروق بخصائص أفضل مضادة للتقشر ومضادة للأكسدة من النحاس العادي المصبوب. قناة تدفق جسم الصمام سلسة بدون زوايا ميتة. مع الهيكل ذو القطر الكامل، لا يتراكم مقياس الماء والشوائب بسهولة. إنها مناسبة لتشغيل الماء الساخن المستمر للغلاية طوال العام.
ج: نعم. يستخدم الصمام الكروي النحاسي ذو الخيط الأنثوي ذو الموضعين جسمًا كرويًا عائمًا مطليًا بالكروم ومقعد صمام سميك PTFE مزدوج الجوانب. يمكن لكل من التدفق المتوسط الأمامي والخلفي تحقيق إغلاق محكم وآمن. يمكن حماية مسارات المياه الباردة والساخنة للغلاية بشكل ثابت ضد التسرب.
