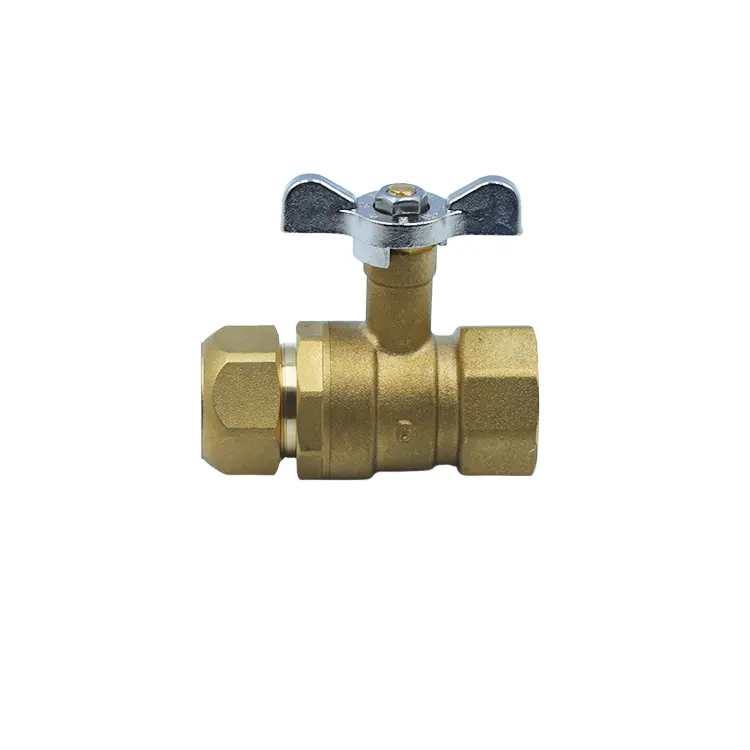

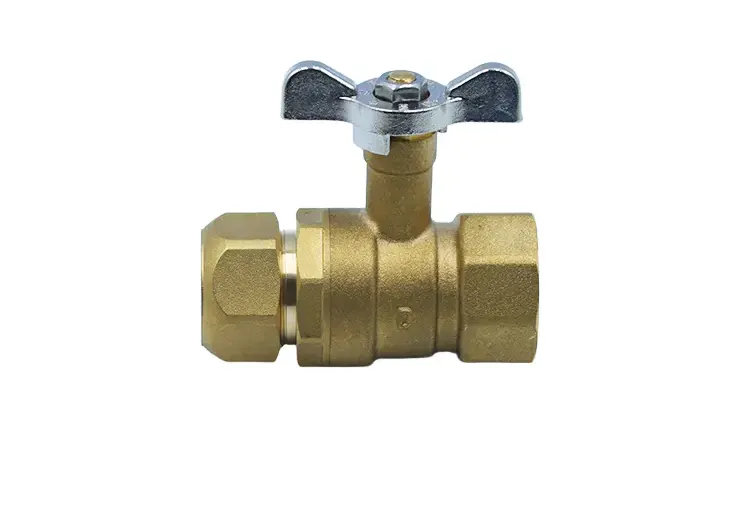

في سيناريوهات مثل خزانات المعدات الصغيرة، وخطوط أنابيب الأدوات الدقيقة، وأنظمة إمداد المياه المخفية في الديكور المنزلي، غالبًا ما تواجه الصمامات اللولبية الخارجية التقليدية والصمامات ذات المقبض الكبير مشكلات مثل الواجهات غير المتوافقة، ومساحة التشغيل غير الكافية، وبناء اللحام المعقد. تم تصميم صمام الكرة ذو المقبض الفراشي المضغوط الأنثوي خصيصًا لنهاية الخيط الداخلي للمعدات. بالاعتماد على هيكل الواجهة المزدوجة للاتصال المباشر مع الخيط الداخلي والجلبة غير الملحومة، فإنه يبسط تمامًا عملية تجميع خطوط الأنابيب الدقيقة. جنبًا إلى جنب مع مقبض الفراشة الرفيع جدًا للتشغيل في المساحات الضيقة، يضمن جسم الصمام النحاسي المطروق وهيكل الختم المركب تسربًا ثابتًا صفرًا في خطوط أنابيب تدوير الماء البارد والساخن، ويوازن بين كفاءة تدفق المياه وسلامة الاستخدام.
1. هيكل التوصيل الداخلي الحصري: يحتوي أحد طرفي جسم الصمام على خيط داخلي دقيق، والذي يتطابق بدقة مع مختلف المعدات الصغيرة ومضيفي الأدوات مع واجهات الأسنان الخارجية. ليست هناك حاجة للموصلات المتوسطة، ويكون توصيل الأنابيب أكثر انتظامًا، مما يقلل من مخاطر تسرب المياه المحتملة الناتجة عن عقد التوصيل الزائدة.
2. تصميم التثبيت السريع الخالي من اللحام: تعتمد المحطة هيكل قفل غلاف البطاقة القياسي، والذي يمكنه تثبيت الأنابيب النحاسية والأنابيب الفولاذية للأدوات بقوة. لا تتطلب العملية بأكملها اللحام، أو الذوبان الساخن، أو اللصق، وتجنب القيود المفروضة على عمليات الألعاب النارية في الموقع، وهي مناسبة للديكور الداخلي، وسيناريوهات تركيب معدات الأجهزة الدقيقة.
3. مقبض فراشة رفيع للغاية بتصميم بسيط: صمام الكرة بمقبض الفراشة المضغوط الأنثوي يستخدم مقبض فراشة مسطح بدون هياكل بارزة زائدة عن الحاجة. بالمقارنة مع المقبض التقليدي، فهو يوفر مساحة التثبيت بشكل كبير. يمكن فتحه وإغلاقه بسهولة في أوضاع 90 درجة في فجوات الأنابيب، والخزائن المغلقة، والتركيب المخفي في السقف، وغيرها من المواضع المقيدة.
4. الختم عالي الكثافة وتكوين التدفق الكبير: يتم دمج الجسم الكروي المطلي بالكروم مع مقعد صمام تفلون سميك لتحقيق الختم ثنائي الاتجاه بدون أي تسرب. إن فقدان انخفاض الضغط في التجويف الداخلي ذو القطر الكامل منخفض للغاية. إلى جانب الهيكل الجذعي للصمام المضاد للانفجار، يمكنه التكيف مع تقلبات ضغط الماء اليومية ولا يتقدم في العمر أو يتسرب على المدى الطويل من الماء البارد والساخن.
5. مادة أساسية نحاسية خالية من الرصاص: تزوير متكامل من النحاس الخالي من الرصاص المضاد لفقدان الزنك، مع نسيج كثيف، ومقاومة للضغط العالي، ومضادة للتقشير، ومضادة للتآكل، ولا توجد انبعاثات معدنية ثقيلة، وبما يتماشى مع معايير استخدام السلامة لمياه الشرب المنزلية والمعدات الدقيقة التي تدور المياه.
|

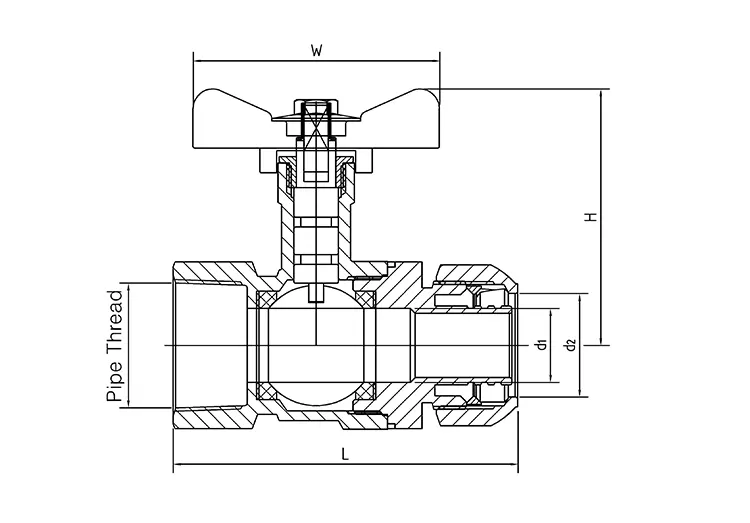

مواصفات المنتج |
L |
د1 |
د2 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
||||||
|
15 |
16 ملم – 1/2 فهرنهايت |
65.0 |
10.0 |
16.5 |
جي/PT/معاهدة عدم الانتشار |
50 |
49.5 |
|
20 |
20 ملم – 3/4 فهرنهايت |
69.9 |
15.0 |
21.0 |
جي/PT/معاهدة عدم الانتشار |
50 |
52 |
1. تحقيق التحكم الدقيق في المياه في نهاية المعدات وإدارة المنطقة المستقلة: مصمم خصيصًا للتحكم في تدفق المياه في نهاية واجهة السلك للوحدة الرئيسية للمعدات. يمكنه التحكم بشكل مستقل في تدفق المياه للأداة، وتدفئة الأرضية، وخطوط فرع الديكور المنزلي. أثناء صيانة المعدات وإصلاح خطوط الأنابيب، ليست هناك حاجة لإغلاق نظام المياه بالكامل، مما يجعل التشغيل أكثر ملاءمة.
2. تبسيط هيكل خط الأنابيب وتقليل تكاليف البناء: يتصل السلك الداخلي مباشرة بالمعدات، مما يلغي الحاجة إلى مكونات المحول. لا يتطلب الطويق اللحام، مما يؤدي إلى التخلص من مواد البناء والمعدات، وتبسيط تخطيط خط الأنابيب بشكل كبير، وتقصير فترة التثبيت، وتقليل نقاط التسرب، فضلاً عن خفض تكاليف الصيانة على المدى الطويل.
3. حل مشكلة التحكم في المساحة الضيقة والتكيف مع خطوط الأنابيب المخفية: بالنسبة للسيناريوهات التي لا تحتوي على مساحة تشغيل مثل خزائن المعدات، وفجوات الجدار، وتركيب السقف المخفي، فإنها تحقق التحكم في الموقع دون عائق. يأخذ الصمام الكروي ذو المقبض الفراشي ذو ضغط الخيط الأنثوي في الاعتبار جماليات تركيب الإخفاء والراحة التشغيلية لخط الأنابيب وقابلية التشغيل على المدى الطويل في المستقبل.
4. استقرار وحماية المعدات الطرفية، وإطالة عمر المعدات: أداء الختم مستقر، والذي يمكن أن يمنع تسرب المياه ومشاكل التقطير. إنه يتجنب تراكم الماء من تآكل الأدوات الدقيقة، وحدات التدفئة الأرضية، وإكسسوارات المياه والتدفئة المنزلية، مما يضمن بشكل فعال التشغيل المستقر على المدى الطويل للمعدات الطرفية.
1. خط أنابيب إمداد المياه المخفي للديكور المنزلي: مناسب للتركيب المخفي تحت الأرض في الجدران والتحكم المخفي في فرع إمداد المياه في الأسقف. المقبض الرفيع للغاية لا يشغل مساحة الديكور. تتوافق عملية عدم اللحام مع معايير بناء الديكور لتزيين المنزل، ولا يوجد خطر على السلامة من الحرائق.
2. نظام تدوير التدفئة الأرضية المنزلية والتجارية: يستخدم للدوائر الفرعية لصمامات توزيع التدفئة الأرضية والتحكم في المياه في المساحة الضيقة لخزانات التدفئة الأرضية، متوافق مع ظروف التدفئة والتبريد للتدفئة الأرضية. التدفق سلس دون التأثير على كفاءة التسخين، والتفكيك والتجميع مناسب لصيانة خط أنابيب التدفئة الأرضية.
3. الممر المائي الصغير لتدوير الأدوات الدقيقة: مناسب للممرات المائية الدائرية المدمجة لأدوات الكشف وأجهزة التحكم في درجة الحرارة الصغيرة والأجهزة التجريبية. يتم التوصيل بدقة بالواجهات الملولبة داخل المعدات، وقفل الأنابيب الفولاذية الخاصة للجهاز، وضمان عدم تسرب تشغيل الممر المائي للمعدات الدقيقة.
4. نظام توزيع مياه تجاري صغير وخفيف الوزن: تجديد إمدادات المياه الصغيرة للمحلات التجارية والمكاتب، ممر مائي صناعي خفيف الوزن، متوافق مع التدفق الصغير وظروف ضغط المياه المستقرة، مناسب لشراء خطوط أنابيب خفيفة الوزن.
1. اختبار التتبع الطيفي للمواد الخام: جميع مواد النحاس الخام التي تدخل المصنع تخضع لتحليل التركيب الطيفي. يتم فرض تحكم صارم على المؤشرات الأساسية مثل المحتوى الخالي من الرصاص، ومضادات الأكسدة، ومقاومة التآكل، مما يضمن أن جسم الصمام مناسب لظروف إمداد المياه على المدى الطويل من المصدر.
2. فحص كامل بنسبة 100% للمنتجات النهائية: كل صمام كروي بمقبض فراشة مضغوط بخيط أنثوي يجتاز مقاومة ضغط الماء، ومنع تسرب الهواء، وعشرة آلاف مرة من اختبارات متانة الفتح والإغلاق. فقط بعد تلبية المتطلبات الشاملة لمحمل الضغط الأساسي، الختم، ومقاومة التآكل يمكن تخزينها.
3. معايرة الدقة الخاصة بالسيناريو: يتم إجراء اختبارات خاصة لدقة الخيط الداخلي الفريدة، وقوة التثبيت لغطاء المحول، وعزم الدوران للفتح والإغلاق في المساحة الضيقة لمقبض الفراشة لمنع حدوث مشكلات محددة مثل ارتخاء الخيط الداخلي، وانزلاق مادة الأنبوب، وتشويش المقبض.
4. إمكانية تتبع الدفعة الكاملة + المؤهلات الكاملة: يحتوي المنتج على رمز دفعة مستقل، ويمكن تتبع عملية الإنتاج بأكملها. عند الشحن، يمكن تقديم تقارير اختبار المواد وشهادات CE، مما يلبي بشكل كامل متطلبات العطاءات الهندسية والتخليص الجمركي الخارجي وقبول المشروع.
5. ضمان المصنع والخدمات المخصصة: توفير ضمان المصنع لمدة 12 شهرًا. يمكن للفريق الفني توفير توصيل معدات الخيط الداخلي، وتجميع غلاف المحول، وتصحيح أخطاء خطوط الأنابيب، وتوجيهات خاصة للكشف عن التسرب. يمكن التواصل مع العملاء العالميين بلغات متعددة. يمكن توفير حلول مخصصة وتوريد قطع الغيار على المدى الطويل للمشاريع المجمعة.
1. واجهة الاتصال الأساسية معاكسة تمامًا: يحتوي هذا المنتج على منفذ خيط داخلي، والذي يستخدم للاتصال بموصلات الخيط الخارجي للمعدات وتجهيزات الأنابيب؛ يحتوي الصمام الكروي بمقبض الخيط الخارجي على منفذ أسنان خارجي، والذي يستخدم للاتصال بقاعدة الخيط الداخلي. الواجهتان متكاملتان ولا يمكن استخدامهما بالتبادل. إنها ملحقات تكميلية لمنبع ومصب خط الأنابيب.
2. يختلف موضع التثبيت والمعدات المتوافقة: نموذج الخيط الداخلي هذا أكثر ملاءمة للتركيب الداخلي لأجسام المعدات، ومناسب للتجميع المضمن للأدوات ومضيفي المعدات الصغيرة؛ يتم استخدام نموذج الخيط الخارجي في الغالب لتمديد الأنبوب إلى الخارج، ولربط خطوط الأنابيب المكشوفة، وهو أكثر ملاءمة لتجديد خطوط أنابيب تسخين المياه المكشوفة.
3. تتميز سيناريوهات توافق البناء باختلافات واضحة: يركز نموذج الخيط الداخلي بشكل أساسي على بناء المساحات المختومة والضيقة والمدمجة، وهو مناسب للمعدات الدقيقة وخطوط أنابيب الديكور المنزلي المخفية؛ يتميز نموذج الخيط الخارجي بتعدد استخدامات أقوى، ويستخدم في الغالب للتدفئة الأرضية المكشوفة التقليدية، وخطوط الأنابيب المكشوفة للديكور المنزلي، وهو أكثر تطلبًا على مساحة التشغيل.
4. تختلف أغراض مطابقة المشتريات: يتم استخدام الصمام الكروي ذو المقبض الداخلي في الغالب لمطابقة الماكينة الكاملة للمصنع الأصلي وخطوط إمداد المياه القياسية للأدوات الدقيقة ؛ يتم استخدام الصمام الكروي ذو المقبض الخارجي في الغالب لتجديد الديكور المنزلي الطرفي وصيانة ما بعد البيع لهندسة تسخين المياه ومطابقة توسيع خط الأنابيب.
ج: تم تصميم هذا المنتج بشكل أساسي للتركيب الداخلي المدمج، والخزائن الضيقة، والتركيب على الحائط المخفي، وما إلى ذلك، في السيناريوهات التي يكون فيها التثبيت مدمجًا. يمكن أن يتناسب منفذ الخيط الداخلي بشكل وثيق مع واجهة المعدات للتثبيت، ولا يبرز جسم الصمام أو يشغل مساحة. مع مقبض فراشة رفيع للغاية، فهو يناسب تمامًا المساحة المحدودة داخل الجهاز وغير مناسب لسيناريوهات التحكم في المياه الرئيسية لخطوط الأنابيب المكشوفة واسعة النطاق.
ج: في ظل الظروف القياسية العادية، لا يلزم وجود جوانات إضافية. يقوم مصنعنا بنحت الخيوط بدقة لضمان توافق محكم مع التسامح القياسي، ويمكن لهيكل الختم المدمج في جسم الصمام تحقيق الختم الفعال. بالنسبة لسيناريوهات الأجهزة الدقيقة ذات الضغط العالي، يمكن استخدام حشية قياسية مطابقة لزيادة تعزيز استقرار الختم.
ج: تم تصميم هيكل المقبس لهذا المنتج خصيصًا لأنابيب النحاس وأنابيب الفولاذ المقاوم للصدأ ذات الجدران الرقيقة. قوة التثبيت موحدة، ولن تشوه الأنابيب ذات الجدران الرقيقة. إنها مناسبة للأدوات الدقيقة صغيرة الحجم وأقطار الأنابيب الدقيقة الشائعة، ولكنها غير مناسبة للأنابيب الصناعية ذات الجدران السميكة أو الأنابيب البلاستيكية.
ج: لا، لقد خضع الصمام الكروي ذو المقبض الفراشي ذو الضغط الخيطي الأنثوي لاختبار متانة عزم الدوران الخاص بمقبض الفراشة عند مغادرة المصنع. لقد تم تعزيز وتعديل هيكل ناقل الحركة ذو العجلة اليدوية. بعد 10,000 مرة من الفتح والإغلاق، لن يكون هناك أي مشاكل في الارتخاء أو الانزلاق أو التشويش. إنها مناسبة للديكور المنزلي والتحكم اليومي عالي التردد في المعدات.
