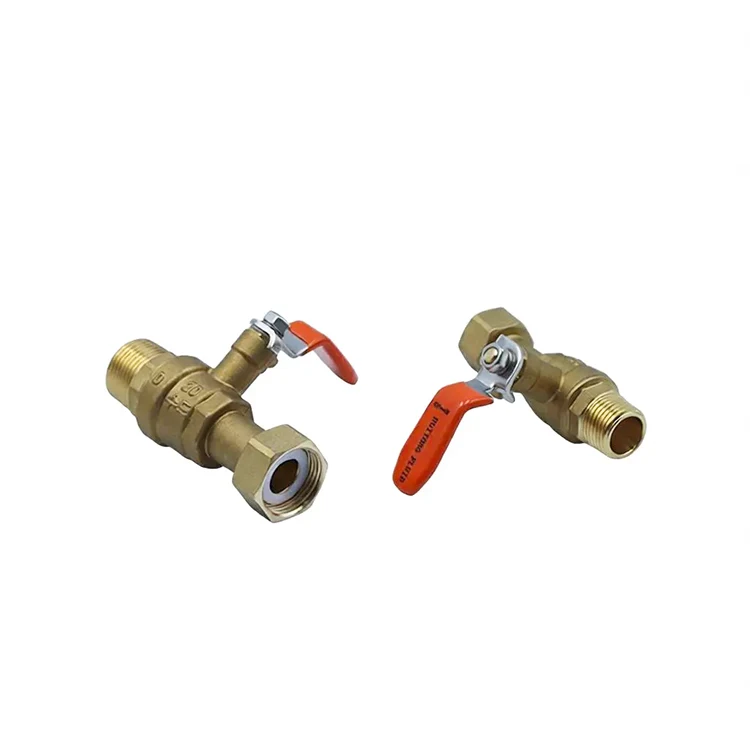

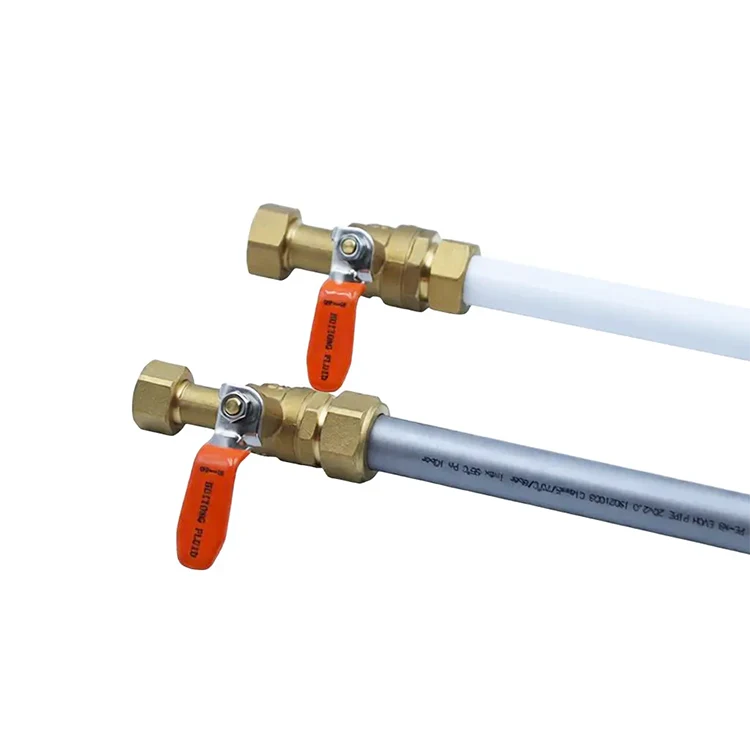

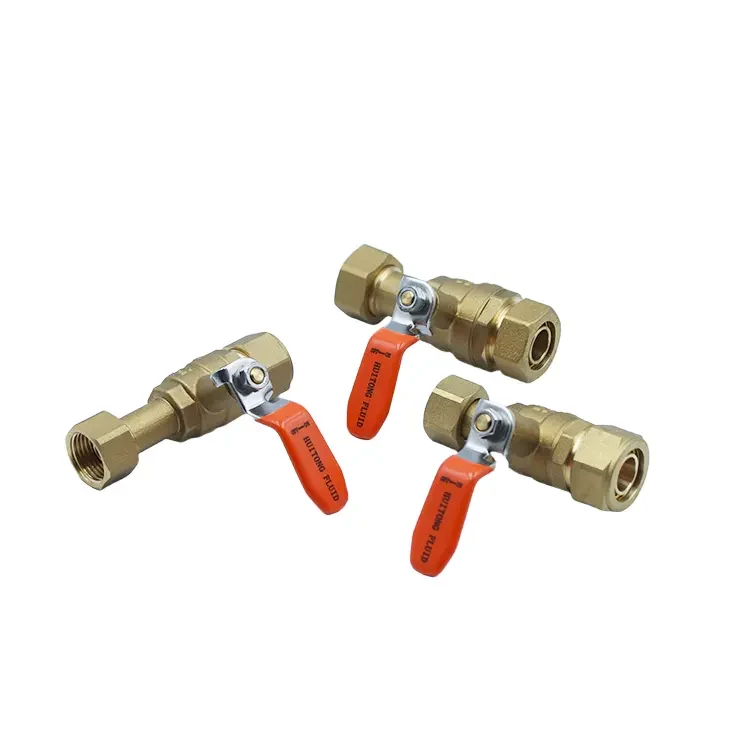

تم تصميم الصمام الكروي النحاسي الطويل لأنابيب PEX-Al-PEX خصيصًا لتلبية المتطلبات التشغيلية للأنابيب المركبة PEX-AL-PEX. إنه يتميز بجسم نحاسي سميك خالٍ من الرصاص ومقاوم لإزالة الزنك وهيكل اتحاد ضغط متكامل وممتد لسد فجوات التثبيت الضيقة. مجهزة بحلقة ضغط مزدوجة الطبقة لأنبوب PEX-AL-PEX، فهي تضمن قوة تثبيت موحدة دون تشويه الأنبوب. تسمح صامولة الاتحاد القابلة للفصل بالتفكيك والصيانة بشكل غير مدمر، مما يلغي الحاجة إلى قطع الأنابيب الموجودة. داخليًا، زوج من النواة الكروية الصلبة المطلية بالكروم المرآة مع مقعد سميك من مادة PTFE؛ يقلل التصميم ذو التجويف الكامل من فقدان الضغط أثناء دوران المياه. يستوعب الجذع المقاوم للانفجار مع الختم العكسي تقلبات الضغط الناتجة عن تناوب الماء الساخن والبارد، بينما يضمن المقبض الممتد سهولة التشغيل داخل الخزانات المغلقة.
|

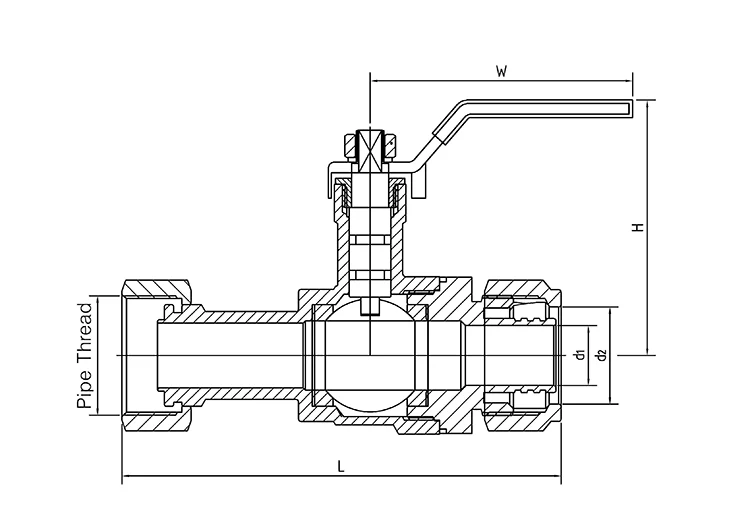

مواصفات المنتج |
L |
د1 |
د2 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
||||||
|
15 |
16 ملم – 1/2 فهرنهايت |
91.6 |
10.0 |
16.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
20 |
20 ملم – 1/2 فهرنهايت |
93.0 |
13.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
20 ملم – 3/4 فهرنهايت |
95.0 |
13.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.25 |
|
|
25 |
25 ملم – 3/4 فهرنهايت |
97.6 |
17.0 |
25.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.25 |
1. قسم الضغط الممتد يسد فجوات التثبيت: على عكس الصمامات القياسية ذات التركيب القصير، فإن الصمام الكروي طويل الاتحاد PEX-AL-PEX يستخدم هيكل ضغط ممتد. وهذا يضمن طول تعشيق كافي حتى في المساحات الضيقة - مثل عندما يتم تركيب الغلايات أو سخانات المياه المثبتة على الحائط بشكل متساوٍ على الحائط أو داخل حجرات المعدات الضيقة - مما يمنع حدوث مشكلات مثل التثبيت غير الكافي، أو ارتخاء الأنابيب، أو التسرب.
2. حلقة ضغط مزدوجة الطبقة متخصصة لقوة موحدة: يأتي الصمام مع حلقة تثبيت مزدوجة الطبقة مخصصة مصممة لتتناسب مع الهيكل المركب الناعم والصلب لأنابيب PEX-AL-PEX. يؤدي ربط الصمولة إلى توزيع القوة بالتساوي، مما يمنع الخدوش أو الشقوق الناتجة عن الضغط المركز ويضمن بقاء الأنبوب آمنًا ضد الانزلاق أثناء دوران المياه والاهتزاز على المدى الطويل.
3. يعمل الهيكل الممتد على تبسيط تخطيط الأنابيب، مما يلغي الحاجة إلى محولات إضافية: يتصل طرف الاتحاد الممتد المدمج مباشرة بواجهات المعدات دون الحاجة إلى تركيبات تمديد. وهذا يقلل من نقاط الاتصال، ويقلل من خطر التسربات في الأنابيب السكنية المخفية، ويقلل من وقت التجميع في الموقع.

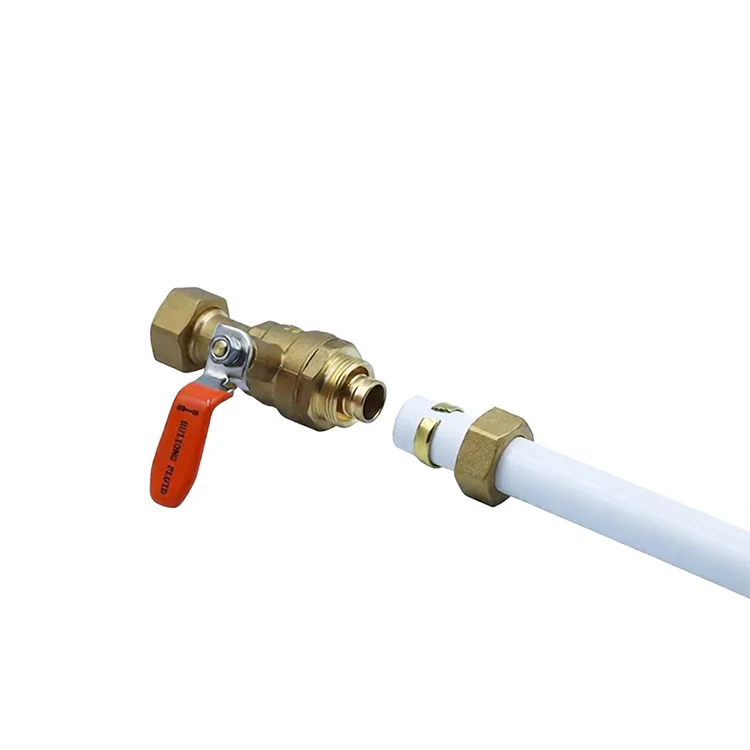

1. التفكيك غير المدمر دون قطع أنبوب PEX-Al-PEX: يتميز بتصميم صامولة منفصلة في نهاية الوحدة، ويمكن إزالة جسم الصمام ببساطة عن طريق فك صامولة الوحدة - حتى لو تراكم الحطام أو تقادمت حشية PTFE وتسربت لاحقًا. تظل أنابيب PEX-Al-PEX المدمجة سليمة، مما يلغي الحاجة إلى العملية الكاملة لإعادة القطع وإعادة الحرق وإعادة ربط تركيبات الضغط.
2. تضمن التفاوتات الموحدة الموحدة الحد الأدنى من تدهور الختم أثناء التفكيك المتكرر: تضمن مشاركة الخيط التي تمت معايرتها في المصنع إحكامًا مثاليًا. تقاوم الحشيات الداخلية التشوه السريع بعد التجميع/التفكيك المتكرر، مما يحافظ على إحكام الغلق وعدم التسرب بعد الصيانة - وهو مثالي للأنظمة التي تتطلب صيانة دورية، مثل المضخات الحرارية ذات مصدر الهواء وحلقات تدوير سخان المياه.
3. حلقات الضغط وحشيات الختم متاحة كبدائل فردية: المشابك وحشيات PTFE وصواميل الاتحاد هي أجزاء مستقلة من OEM. يجب شراء واستبدال المكونات البالية فقط، لتجنب الحاجة إلى التخلص من الصمام بأكمله واستبداله؛ وهذا يقلل بشكل كبير من تكاليف المواد الاستهلاكية على المدى الطويل للمنشآت السكنية.
1. طرق مدمج بجدران سميكة: تم تصنيع صمام الكرة النحاسية PEX-Al-PEX Pipe Long Union من قطعة واحدة من النحاس الخالي من الرصاص DZR (مقاوم لإزالة الزنك). يوفر الجدار السميك الموحد مقاومة فائقة للضغط مقارنةً بالأجسام الرقيقة المصبوبة، مما يمنع الانتفاخ أو التشقق الناتج عن ارتفاع الضغط العالي الفوري الشائع في التدفئة الأرضية ودورات سخان المياه.
2. مقاومة إزالة الزنك والأكسدة تمنع التقشر والتآكل: تقاوم المادة بشكل طبيعي تراكم الترسبات الكلسية والتآكل الكهروكيميائي. يمنع التقشر بشكل كبير أثناء الدوران المستمر لمياه الصنبور الساخنة والباردة ويضمن عدم ترشيح المعادن الثقيلة، مما يلبي المعايير البيئية لأنابيب مياه الشرب السكنية الخالية من الرصاص.
3. جسم الصمام الداخلي أملس بدون طبقات أو مناطق ميتة: تم تشكيله عن طريق التشكيل المتكامل، ويفتقر الجسم إلى اللحامات المجزأة أو فجوات التجميع، مما يزيل نقاط تراكم الترسبات الكلسية والرواسب. وهذا يقلل من تكرار التنظيف المطلوب لأنابيب الألومنيوم والبلاستيك ويقلل من عبء أعمال الصيانة لأنظمة السباكة المنزلية.
1. إغلاق محكم ثنائي الاتجاه ومنع التسرب: يخضع قلب الكرة لطلاء الكروم عالي الدقة بلمسة نهائية مرآة، مما يؤدي إلى سطح أملس ومقاوم للاهتراء ومقاوم للتقشر. تضمن مقاعد PTFE السميكة ذات الوجهين ملاءمة محكمة، مما يحقق إغلاقًا محكمًا للفقاعات لكل من تدفقات المياه الساخنة/الباردة الأمامية والخلفية، بينما تقاوم طبقة الختم التصلب أو الفشل في ظل درجات الحرارة المتقلبة ليلاً ونهارًا.
2. تجويف داخلي كامل التجويف ومستقيم: جسم الصمام لا يتميز بتخفيض التجويف أو نتوءات مقيدة للتدفق، مما يضمن الحد الأدنى من مقاومة التدفق. وهذا يمنع حدوث مشكلات مثل درجات حرارة التدفئة غير المتساوية في مناطق التدفئة تحت الأرضية أو انخفاض معدلات تدفق الماء الساخن، والحفاظ بشكل كامل على قدرة تدفق تصميم النظام وتقليل الحمل على مضخات التدوير.
3. جذع الختم العكسي المدمج المضاد للانفجار: هيكل القفل العكسي في مخازن قاعدة الجذع ضد ارتفاع الضغط العالي الفوري أثناء بدء تشغيل النظام وإيقاف تشغيله؛ وهذا يلغي خطر دفع الجذع إلى الأعلى بسبب ضغط الماء أو رش الماء الساخن، مما يمنع التسربات التي قد تؤدي إلى تلف المكونات الكهربائية داخل الخزانات المغلقة التي تحتوي على سخانات المياه أو الغلايات المثبتة على الحائط.
1. ذراع رافعة ممتدة لتشغيل سهل بزاوية 90 درجة: يزيد المقبض الممتد من الرافعة المالية، مما يسمح بالفتح أو الإغلاق الكامل بدوران 90 درجة فقط؛ حتى عندما يكون الصمام مجوفًا بعمق داخل خزانات مشعب التدفئة الأرضية أو أغلفة سخانات المياه المصنوعة من الصفائح المعدنية المغلقة، فإنه يمكن تشغيله بسهولة دون إزالة العزل، وتجنب المشكلات المتعلقة بعرقلة الوصول أو الربط.
2. تمييز واضح بين المراكز المفتوحة والمغلقة: حدود السفر للصفقات المفتوحة والمغلقة بالكامل محددة بوضوح؛ يتيح ذلك تأكيدًا مرئيًا فوريًا لحالة التدفق أثناء عمليات الفحص لمسافات طويلة للأنابيب المخفية في فراغات السقف أو أماكن خدمة المعدات، وبالتالي تقليل مخاطر الفيضانات أو انقطاع الإمداد بسبب الأخطاء التشغيلية.
3. جسم الصمام يستوعب العزل بالكامل: يمكن تغليف قسم تركيب الضغط الممتد وجسم الصمام بالكامل بمادة عازلة، مع تمديد المقبض فقط إلى الخارج قليلاً؛ وهذا يحافظ على سلامة هيكل عزل خط الأنابيب ويقلل من فقدان الحرارة في المضخة الحرارية ذات مصدر الهواء وأنظمة التدفئة الأرضية.
1. الفحص الطيفي ثنائي المرحلة للمواد الخام (النحاس، وتركيبات الضغط، والأختام): تخضع قضبان النحاس المطروقة الواردة، ومشابك أنابيب الألومنيوم والبلاستيك المركب (PEX-Al-PEX)، وحلقات الختم PTFE لاختبار تركيب المواد. تضمن الضوابط الصارمة على حالة الخلو من الرصاص ومقاومة درجات الحرارة ومقاومة الشيخوخة ملاءمة ظروف التدوير الحراري لأنظمة أنابيب PEX-Al-PEX من المصدر.
2. فحص 100% لثلاثة مؤشرات أداء رئيسية للمنتجات النهائية: كل صمام كروي نحاسي طويل الاتحاد PEX-Al-PEX يخضع لاختبار ضغط الغلاف الهيدروستاتيكي، واختبار محكم التسرب على أساس الفقاعات، واختبار متانة 10000 دورة لإزالة العيوب مثل تسرب الختم، أو آليات الالتصاق، أو تشقق جسم الصمام تحت الضغط.
3. التحقق المتخصص من وصلات وتركيبات الضغط الممتدة: يتم إجراء فحوصات فردية على دقة التثبيت للتركيبات الممتدة، وضيق تعشيق الخيط للوصلة، وملاءمة الختم للمشبك. تعالج هذه التدابير على وجه التحديد أعطال أنابيب PEX-Al-PEX الشائعة، مثل انزلاق الأنابيب والتسرب الناجم عن اهتزاز الاتحاد.
4. إمكانية تتبع الدفعة الكاملة ووثائق الامتثال الشاملة: كل صمام كروي نحاسي طويل من PEX-Al-PEX محفور بالليزر مع رمز دفعة فريد، ويتم أرشفة السجلات التي تغطي التزوير والتجميع والاختبار بشكل دائم. تكون الشحنات مصحوبة بتقارير التحليل الطيفي للمواد، وشهادة CE الخالية من الرصاص، وتقارير الاختبار الهيدروستاتيكي في المصنع، وتلبية متطلبات التخليص الجمركي من قبل تجار الجملة في الخارج وقبول المشروع لتركيبات التدفئة والتهوية وتكييف الهواء المحلية.
1. إرشادات فنية شاملة لتركيب أنابيب PEX-Al-PEX: يقدم الفنيون المحترفون دعمًا فرديًا يغطي طرق قطع الأنابيب القياسية، والتحكم في عزم الدوران لإحكام ربط التركيبات الممتدة، واختبار الضغط لأنظمة الأنابيب المغلقة، وبروتوكولات استكشاف الأخطاء وإصلاحها للتسربات في التركيبات والوصلات، وبالتالي تقليل ساعات العمل التي يتم قضاؤها في إعادة العمل والتعديلات في موقع العمل.
2. دعم ما بعد البيع عبر الإنترنت متعدد اللغات على مدار 24 ساعة طوال أيام الأسبوع: نحن نقدم استشارات متعددة اللغات عبر الإنترنت لتجار الجملة المحليين والدوليين في مجال السباكة، ومصنعي المضخات الحرارية ذات مصدر الهواء والغلايات المعلقة على الحائط، ومقاولي تجديد المنازل. نحن نضمن التعامل السريع مع الاستفسارات المتعلقة باختيار النموذج بناءً على ظروف التشغيل، وأسئلة التجميع، وتقارير الأخطاء، والتغلب على القيود الجغرافية وقيود المنطقة الزمنية.
3. حلول مخصصة لمشاريع التدفئة وإمدادات المياه واسعة النطاق: نحن نقدم حلولًا مطابقة للحجم لأنظمة التدفئة الأرضية وسخانات المياه للوحدات الفردية، بما في ذلك تكوينات النماذج القياسية المصممة خصيصًا لمساحات التثبيت الضيقة داخل أغلفة المعدات. نحن نضمن إمدادًا مستقرًا وطويل الأمد للمواد الاستهلاكية من صانعي القطع الأصلية - مثل تركيبات الضغط والجوانات والمقابض البديلة - مما يضمن توافر قطع الغيار الموثوقة لسنوات من الصيانة.
4. ضمان OEM لمدة 12 شهرًا: ينطبق الضمان القياسي لمدة 12 شهرًا على مجموعتنا الكاملة من الصمامات الكروية النحاسية مع وصلات ممتدة لأنابيب PEX-Al-PEX (مركبة من الألومنيوم والبلاستيك). في ظل ظروف ركوب الدراجات الساخنة/الباردة المحلية العادية، تتم تغطية المشكلات الناشئة عن المواد أو التصنيع - مثل انزلاق الأنابيب، أو تسرب الاتحاد، أو فشل الختم، أو تآكل جسم الصمام - عن طريق الإصلاح الفني وقطع الغيار مجانًا.
يتناسب صمام الكرة النحاسية PEX-Al-PEX Pipe Long Union مع تجاويف التثبيت المدمجة للغلايات المعلقة على الحائط؛ يعمل تركيب الضغط الممتد على سد الفجوة بين الجدار والوحدة، بينما يضمن التصميم ذو الحلقة المزدوجة قبضة آمنة على الأنبوب. يسهل الهيكل الاتحادي غير المدمر عملية إزالة الترسبات والصيانة دون الحاجة إلى قطع الأنابيب المدمجة.
مصمم لتخطيطات أنابيب PEX-Al-PEX المدمجة عند قاعدة سخانات المياه، يعمل تركيب الضغط الممتد على حل المشكلات الناجمة عن عدم كفاية الخلوص بين قاعدة الوحدة والجدار (يمنع الانزلاق والتسرب بسبب عدم كفاية طول المقبض). تصميم الوحدة يسمح بالتفكيك دون قطع أنبوب الإدخال، مما يضمن الصيانة المريحة.
صمام التحكم في المياه مصمم للمساحات الضيقة والمغلقة لخزائن التدفئة الأرضية؛ يسمح المقبض الممتد بإيقاف التسخين المستقل بسهولة للوحدات الفردية، بينما يستوعب تركيب الضغط الممتد أنبوب PEX-Al-PEX المخصص للتدفئة تحت الأرضية. يسهل هيكل الاتحاد غير المدمر تنظيف دوائر التدفئة الفردية وإصلاح الانسدادات.
تم تصميم هذه الأنابيب خصيصًا لأنابيب الدوران الداخلية المدمجة لوحدات المضخات الحرارية ذات مصدر الهواء، وهي تتحمل قسوة التدوير الحراري طويل المدى (تدفق الماء الساخن والبارد بالتناوب). ويتناسب هيكل اتحاد الضغط الممتد مع التصميم المدمج للوحدة، في حين يسمح التصميم بتفكيك الصمام وصيانته دون الحاجة إلى قطع الأنابيب.
