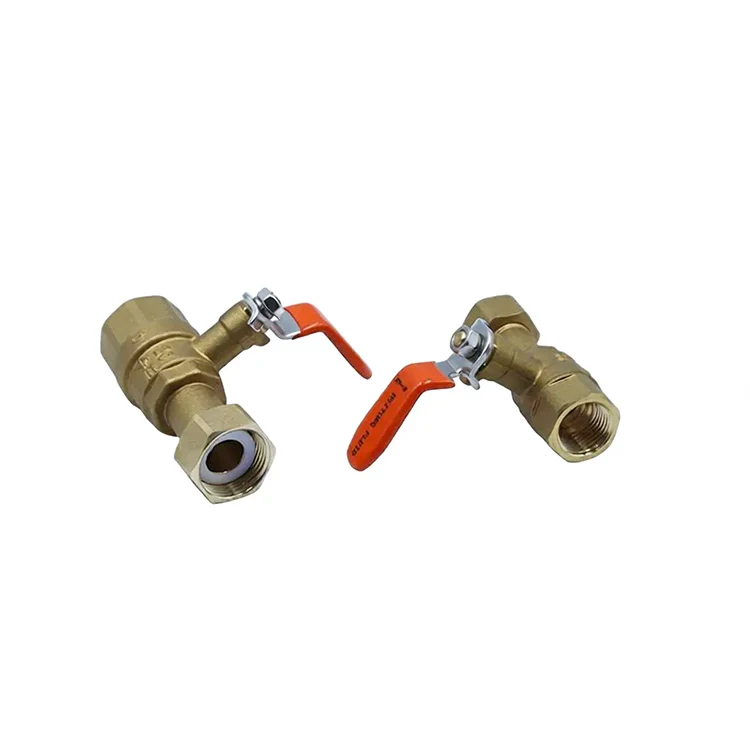

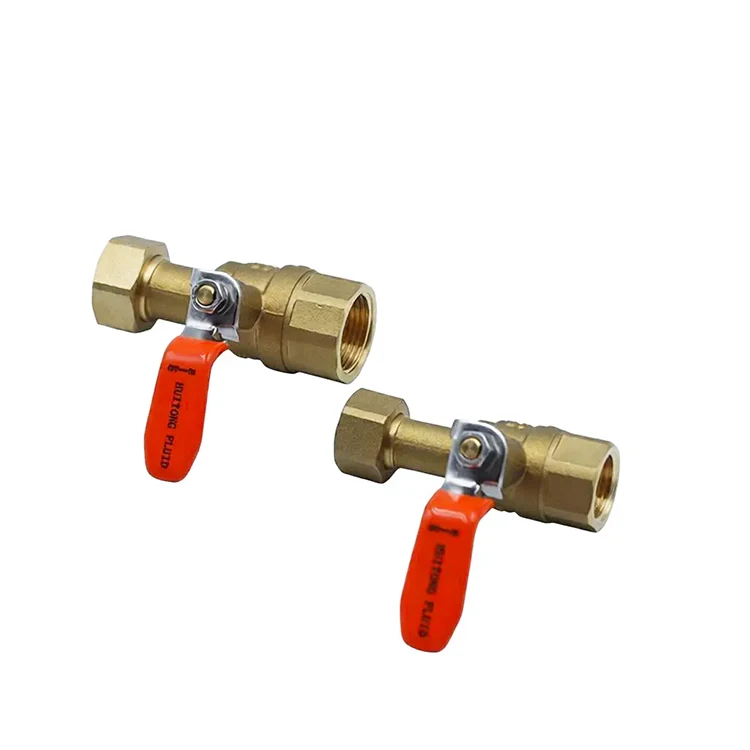

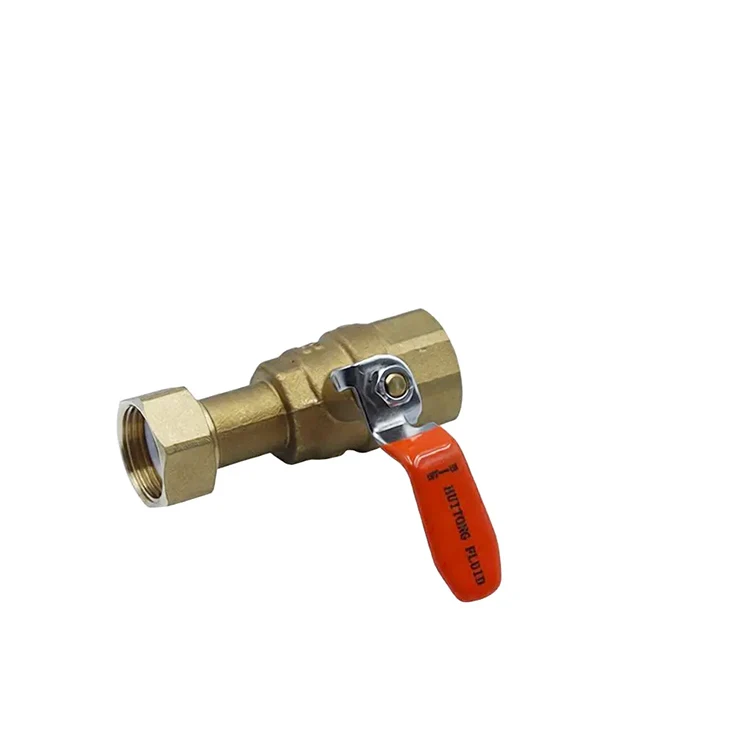

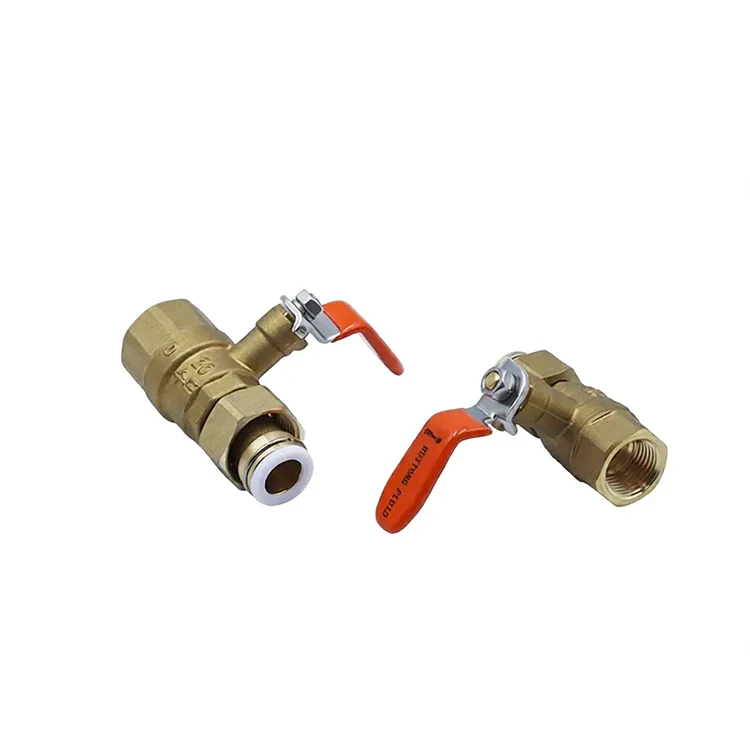

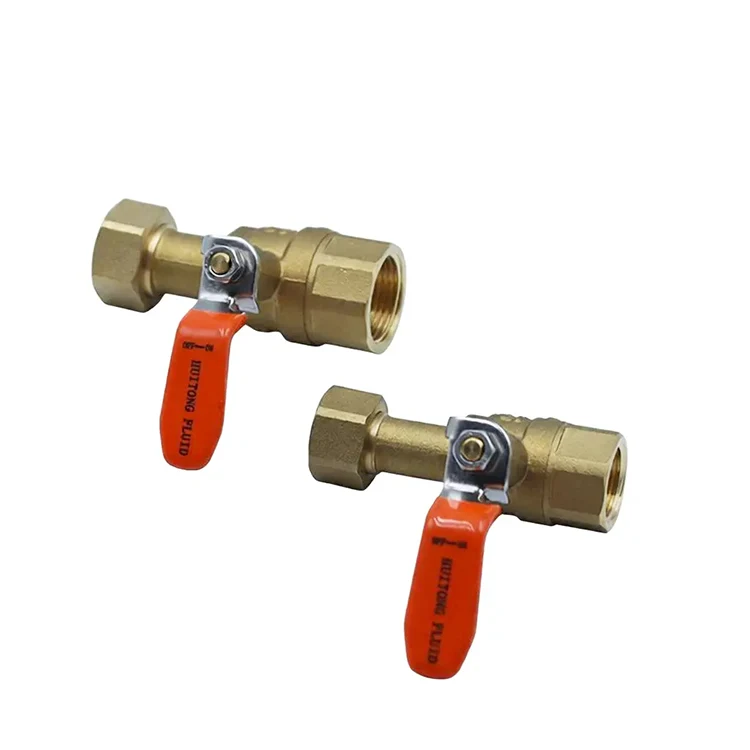

تم تصميم الصمام الكروي النحاسي ذو الخيط المزدوج الممتد مع Union خصيصًا لحل التحديات المتعلقة بالتركيب في المساحات الضيقة والصيانة المستقبلية. تم تصنيعه من قطعة واحدة من النحاس الخالي من الرصاص والمقاوم لإزالة الزنك ويتميز بخيوط أنثوية ممتدة في كلا الطرفين، مما يجعله مناسبًا تمامًا للمساحات المحدودة ذات التخليص المحدود. إن تضمين الوحدات القابلة للفصل في كلا الطرفين يسمح بالصيانة والتفكيك دون قطع الأنبوب.
مزودًا بكرة إغلاق مطلية بالكروم ذات تشطيب مرآة، وحشيات PTFE سميكة، وتصميم جذعي مقاوم للنفخ، ويضمن الصمام تدفقًا كاملاً مع الحد الأدنى من فقدان الضغط وختم ثنائي الاتجاه بدون تسرب، مع تحمل تقلبات الضغط الناتجة عن التدوير الحراري. يخضع كل منتج لفحوصات جودة شاملة خاصة بصمامات السباكة، مما يضمن الامتثال لمعايير دقة الخيوط وملاءمة الاتحاد. متوفر بمجموعة كاملة من الأحجام، وهو الخيار الأمثل لأنابيب التدفئة والتهوية وتكييف الهواء (HVAC) ذات الخلوص المحكم والتي تتطلب موثوقية طويلة الأمد وصيانة منخفضة.
|

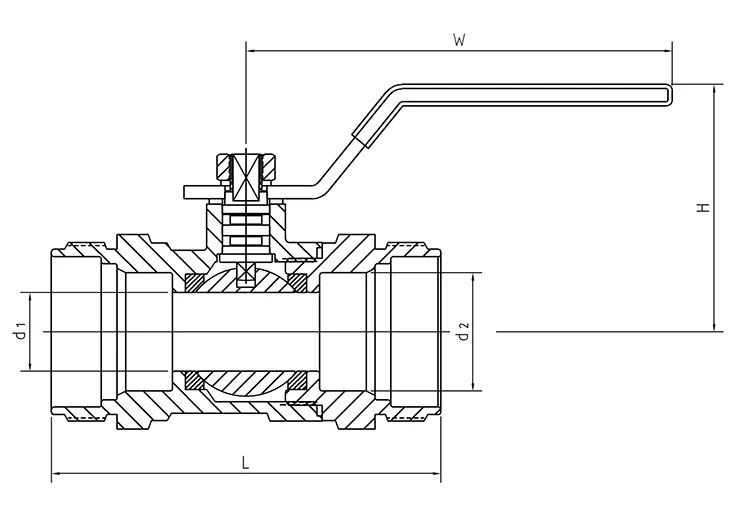

مواصفات المنتج |
L |
د1 |
د2 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
||||||
|
15 |
16 ملم - 16 ملم |
68.0 |
10.0 |
16.5 |
جي/PT/معاهدة عدم الانتشار |
57.0 |
37.5 |
|
20 |
20 ملم – 20 ملم |
74.0 |
15.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
81.0 |
47.1 |
|
22 ملم - 22 ملم |
74.0 |
15.0 |
22.5 |
جي/PT/معاهدة عدم الانتشار |
81.0 |
47.1 |
|
|
22 ملم – 3/4 فهرنهايت |
74.0 |
15.0 |
22.5 |
جي/PT/معاهدة عدم الانتشار |
81.0 |
47.1 |
|
|
25 |
25 ملم – 25 ملم |
86.5 |
20.0 |
25.5 |
جي/PT/معاهدة عدم الانتشار |
81.0 |
49.2 |
1. تعوض الخيوط الممتدة قيود خلوص التثبيت: بالمقارنة مع الصمامات القياسية ذات الخيوط القصيرة، يتميز هذا الطراز بخيوط أنثوية ممتدة في كلا الطرفين لضمان طول تعشيق كافي للخيط. إنه يسمح بمشاركة الخيوط الكاملة في المساحات المدمجة - مثل الأجزاء الداخلية الضيقة للغلايات المعلقة على الحائط ووحدات المضخات الحرارية بمصدر الهواء، أو التجاويف الضيقة للأنابيب داخل الجدار - وبالتالي القضاء على فشل الختم أو التسربات الناجمة عن عدم كفاية ربط الخيوط.
2. خيوط CNC دقيقة للتوافق العالمي: يتم إنتاج الخيوط باستخدام عمليات تحويل عالية الدقة، مما يؤدي إلى تشكيلات موحدة وتفاوتات موحدة. وهذا يضمن التوافق السلس مع التركيبات القياسية ذات الخيوط الذكورية وموصلات الأنابيب النحاسية المتوفرة في السوق، مما يلغي الحاجة إلى محولات مخصصة ويعزز بشكل كبير تعدد استخدامات توصيل الأنابيب.
3. تصميم متماثل مزدوج أنثوي للأنابيب ثنائية الاتجاه: يتميز بخيوط أنثوية ممتدة على كلا الطرفين دون أي قيود على اتجاه التثبيت؛ يسمح بالاتصال السلس بغض النظر عن اتجاه التدفق. يعمل هذا على تبسيط عملية التثبيت في الموقع ويستوعب تخطيطات الأنابيب الضيقة والمعقدة.
1. التفكيك غير المدمر بدون قطع: تم تصميمه باستخدام صواميل اتحادية مستقلة في كلا الطرفين، ويمكن إزالة جسم الصمام ببساطة عن طريق فك الوصلات للتنظيف، أو استبدال الختم، أو الصيانة. ليست هناك حاجة لقطع أو استبدال الأنابيب النحاسية الموجودة، وبالتالي تقليل هدر المواد ووقت العمل.
2. ملاءمة الاتحاد المصممة بدقة: تتم معايرة تصاريح مشاركة الاتحاد في المصنع للحصول على ملاءمة مثالية. يظل الاتصال محكمًا وآمنًا حتى بعد التفكيك وإعادة التجميع المتكرر، مما يمنع حدوث مشكلات مثل الارتخاء أو التسرب أو الخيوط المجردة.
3. الهيكل المعياري لاستبدال الأجزاء المستقلة: يمكن استبدال صواميل الاتحاد وحشوات الختم بشكل مستقل. يجب فقط تبديل الجزء المعين المتهالك - مما يلغي الحاجة إلى استبدال الصمام بأكمله - مما يقلل بشكل كبير من تكاليف شراء المواد الاستهلاكية لعمليات الصيانة طويلة المدى وواسعة النطاق.
1. هيكل مصنوع من قطعة واحدة خالي من الرصاص، مقاوم لإزالة الزنك: تم تصنيعه عبر قطعة واحدة من النحاس الخالي من الرصاص عالي الجودة، ويتميز جسم الصمام بهيكل كثيف وموحد خالي من المسامية أو الثقوب. يوفر الصمام الكروي النحاسي ذو الخيط المزدوج الممتد مع الاتحاد مقاومة ممتازة لإزالة الزنك والأكسدة؛ فهو لا يرشح المعادن الثقيلة أثناء تدفق المياه على المدى الطويل، مما يلبي معايير السلامة لمياه الشرب السكنية.
2. جدران سميكة لمقاومة الضغط، ومنع التكلس، والمتانة: تم سماكة جدران جسم الصمام في كل مكان لتوفير مقاومة فائقة للضغط، والتحمل بشكل ثابت لتقلبات الحرارة والضغط الموجودة في أنظمة التدفئة الأرضية ومضخات الحرارة ذات مصدر الهواء. يمنع الجزء الداخلي الأملس تراكم الحجم والحطام، مما يقلل من خطر انسداد خطوط الأنابيب.
3. تصميم سلس من قطعة واحدة يزيل مخاطر التآكل: يعمل البناء المطروق من قطعة واحدة على التخلص من اللحامات، مما يتجنب نقاط الضعف في التآكل والتسرب المرتبطة باللحام المجزأ أو أجسام الصمامات المجمعة. إنه مناسب بشكل مثالي لمتطلبات الدوران المستمر على مدار العام لأنظمة أنابيب التدفئة والتهوية وتكييف الهواء (HVAC) السكنية والتجارية.
1. كرة مطلية بالكروم بلمسة نهائية مرآة + ختم PTFE سميك؛ إحكام ثنائي الاتجاه ومنع التسرب: يخضع قلب الصمام لطحن الكروم عالي الدقة بلمسة نهائية مرآة، مما يؤدي إلى سطح مقاوم للتآكل ومضاد للقاذورات. مقترنًا بحشية PTFE السميكة والمعززة، فإنه يحقق أداء محكم الفقاعات وعدم التسرب لكل من التدفق الأمامي والعكسي، مما يحافظ على سلامة الختم دون تصلب أو فشل في ظل درجات الحرارة الساخنة والباردة المتقلبة.
2. مسار التدفق المستقيم ذو التجويف الكامل؛ فقدان منخفض للضغط وتوصيل فعال للمياه: لا يتميز الجزء الداخلي بوجود أي تقليل للقطر أو نتوءات تقيّد التدفق، مما يضمن مرور المياه بسلاسة. وهذا يقلل بشكل فعال من فقدان الضغط في خط الأنابيب، ويمنع حدوث مشكلات مثل التدفئة غير المتساوية تحت الأرضية أو التدفق غير الكافي في دورات المياه بمضخة حرارة مصدر الهواء، ويعزز كفاءة توصيل المياه بشكل عام.
3. جذع مقاوم للنفخ مع تصميم مانع للتسرب الخلفي؛ استقرار تشغيلي محسّن: يتميز بساق مدمج مانع للتسرب ومقاوم للانفجار يمتص ارتفاعات وتقلبات الضغط العالي اللحظية. وهذا يزيل خطر قذف الجذع أو تسرب الوسائط، مما يحسن بشكل كبير من سلامة أنظمة أنابيب الدوران الساخنة/الباردة.
1. مقبض ممتد لتشغيل سلس بزاوية 90 درجة؛ تحكم بدون مجهود: يتيح تصميم المقبض ذو الرافعة الممتدة إمكانية الفتح والإغلاق بشكل كامل من خلال دوران لطيف بمقدار 90 درجة فقط. يتم التشغيل بسلاسة وخالية من العوائق، مما يقلل من الجهد البدني المطلوب للتحكم في التدفق اليومي.
2. حالة تشغيل/إيقاف يمكن تمييزها بوضوح؛ تقليل الأخطاء التشغيلية: يتم تحديد نطاق التبديل بوضوح، مما يسمح بالتعرف السريع على الحالة سواء كان الصمام مخفيًا في السقف، أو مغلقًا في خزانة المعدات، أو مثبتًا على السطح. وهذا يمنع الأخطاء التي قد تؤدي إلى انقطاع العرض أو التسريبات.
3. هيكل مدمج مناسب للتخطيطات المكانية المختلفة: يتميز الصمام الكروي النحاسي ذو الخيط المزدوج الممتد مع Union بتصميم انسيابي ومدمج مناسب لمشعبات التدفئة تحت الأرضية، وفجوات المعدات الضيقة، والمساحات الضيقة في المطابخ أو الحمامات. فهو يقلل من استخدام المساحة داخل تخطيط الأنابيب، مما يجعله مثاليًا لتجديد المنازل المتنوعة وسيناريوهات تركيب أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) على نطاق صغير.
1. التحليل الطيفي للمواد الخام. الالتزام الصارم بالمعايير البيئية الخالية من الرصاص: تخضع كل دفعة من المواد الخام النحاسية لتحليل التركيب الطيفي. يتم التحكم بشكل صارم في المقاييس الرئيسية - مثل محتوى الرصاص، ومقاومة إزالة الزنك، ومقاومة التآكل - لضمان السلامة والامتثال التنظيمي لمواد إمدادات المياه مباشرة من المصدر.
2. اختبار الأداء الشامل بنسبة 100%: تخضع المنتجات النهائية لاختبارات تسلسلية - بما في ذلك مقاومة الضغط الهيدروستاتيكي، وإغلاق الهواء/الكشف عن التسرب، واختبارات المتانة لمدة 10000 دورة - للتحقق بشكل كامل من ثلاثة مقاييس أداء أساسية (تحمل الضغط، والختم، ومقاومة التآكل) وإزالة الوحدات المعيبة.
3. التحقق الهيكلي المتخصص: تركز عمليات الفحص الرئيسية على دقة الخيوط الأنثوية الممتدة ذات الطرفين، ومحورية الخيط، وملاءمة/خلوص الوصلة الموحدة؛ وهذا يستهدف ويمنع مشكلات محددة مثل الخيوط المقطوعة والاتحادات السائبة وتسرب الواجهة.
4. إمكانية تتبع الدفعة الكاملة وشهادة الامتثال: يحمل كل منتج رمز دفعة فريدًا، مما يضمن إمكانية التتبع عبر عملية الإنتاج بأكملها. تتوفر تقارير اختبار المواد وشهادة CE، وتلبية متطلبات تجديد المنازل بالكامل، وقبول مشروع التدفئة والتهوية وتكييف الهواء (HVAC)، والتخليص الجمركي في الخارج، وتقديم العطاءات.
1. دعم التركيب والتشغيل الشامل: يقدم الفنيون المحترفون إرشادات شاملة حول توصيلات الأنابيب، وتجميع الخيوط، واختبار الضغط الهيدروستاتيكي، واستكشاف أخطاء التسرب وإصلاحها، وحل تحديات التثبيت في المساحات الضيقة وتقليل معدلات إعادة العمل في الموقع.
2. حلول مخصصة للمشاريع الكبيرة: تتوفر حلول اختيار الأنابيب والمطابقة المخصصة لشراء تجديد المنازل بالجملة، وتكامل المضخات الحرارية بمصدر الهواء، ومشاريع التدفئة الأرضية واسعة النطاق، مما يضمن التنفيذ الموحد عبر ظروف التشغيل المتنوعة.
3. ضمان طويل الأجل وتوريد قطع غيار OEM: يأتي الصمام الكروي النحاسي ذو الخيط المزدوج الممتد مع Union مع ضمان الشركة المصنعة لمدة 12 شهرًا. نحن نضمن إمدادًا مستقرًا وطويل الأمد لقطع الغيار من صانعي القطع الأصلية - مثل حشوات PTFE، والمقابض، وصواميل الاتحاد - لحل النقص في المواد الاستهلاكية أثناء صيانة المشروع على المدى الطويل.
1. أنابيب المياه الساخنة والباردة للمنازل بأكملها: مناسبة للأنابيب المخفية في المطابخ والحمامات بالإضافة إلى خطوط التوزيع من الرئيسي إلى الفرع؛ يستوعب الخيط الأنثوي الممتد الأنابيب المدمجة ذات المسافات الضيقة، بينما يسهل هيكل الاتحاد استبدال الفلتر في المستقبل وصيانة خطوط الأنابيب.
2. أنظمة توزيع التدفئة تحت الأرضية المنزلية الفردية: مصممة خصيصًا للمساحات الضيقة لخزائن التدفئة المتعددة تحت الأرضية؛ يضمن تصميم التدفق ثنائي الاتجاه عدم فقدان معدل تدفق التسخين، ويدعم هيكل التفكيك غير المدمر التنظيف الدوري وصيانة أنابيب التدفئة تحت الأرضية.
3. أنابيب التدفئة/التبريد لمضخة الحرارة بمصدر الهواء: مصممة لدوائر المياه الداخلة والمخرجة لوحدات المضخات الحرارية بمصدر الهواء؛ يقاوم ركوب الدراجات الحرارية على المدى الطويل. يضمن ختمًا ثابتًا مانعًا للتسرب؛ ويناسب التصميم الداخلي المدمج للمعدات.
4. أنابيب الغلايات المثبتة على الحائط: مُحسّنة لخلوص التثبيت الضيق للغلايات المثبتة على الحائط. يتميز بموصلات مزدوجة مترابطة أنثوية تناسب منافذ المعدات بشكل مثالي دون التعدي على المساحة الداخلية، مما يسمح بالصيانة دون فصل أنابيب الوحدة الرئيسية.
ج: نعم، إنه مناسب تمامًا. جسم الصمام مصنوع من النحاس الخالي من الرصاص والمقاوم لإزالة الزنك (يتم التحقق منه عن طريق التحليل الطيفي)؛ فهو يمنع ترشيح المعادن الثقيلة، وهو صحي وصديق للبيئة، ويلبي معايير مواد أنابيب مياه الشرب السكنية، وهو آمن للاستخدام في تنقية المياه في المنزل بالكامل وأنظمة إمدادات المياه الساخنة/الباردة المباشرة.
ج: يوفر التصميم ذو التجويف الكامل وغير الخانق مقاومة تدفق صفرية تقريبًا، مما يمنع تقليل التدفق وفقدان الضغط. وهذا يضمن كفاءة تبادل الحرارة المستقرة والتوزيع الموحد للتدفئة، ويتجنب مشكلات مثل التدفئة غير الكافية المحلية أو اختناقات دوران المياه، ويقلل من استهلاك طاقة المعدات.
ج: يمكن أن يؤدي البدء والتوقف المتكرر لأنظمة التدفئة الأرضية أو المضخات الحرارية ذات مصدر الهواء إلى حدوث ارتفاعات فورية في الضغط العالي؛ يمكن بسهولة دفع السيقان القياسية إلى الأعلى، مما يخلق فجوات تؤدي إلى حدوث تسربات. يتميز منتجنا بساق خلفي مانع للتسرب ومقاوم للانفجار يعمل على قفل الآلية الداخلية بشكل آمن، ويقاوم تقلبات الضغط، ويزيل مخاطر السلامة مثل رش الماء عالي الضغط أو تسرب النظام.
ج: إنه يوفر قدرة ممتازة على التكيف. يوفر المقبض الممتد قوة دفع كافية دون الحاجة إلى تصريح واسع النطاق للتشغيل. فهو يتيح سهولة الفتح والإغلاق بزاوية 90 درجة في المناطق الضيقة - مثل مساحات السقف المخفية، أو فجوات المعدات الضيقة، أو الخزانات المغلقة - دون أي عائق أو ربط، مما يجعل عمليات الفحص والتعديلات الروتينية ملائمة.
