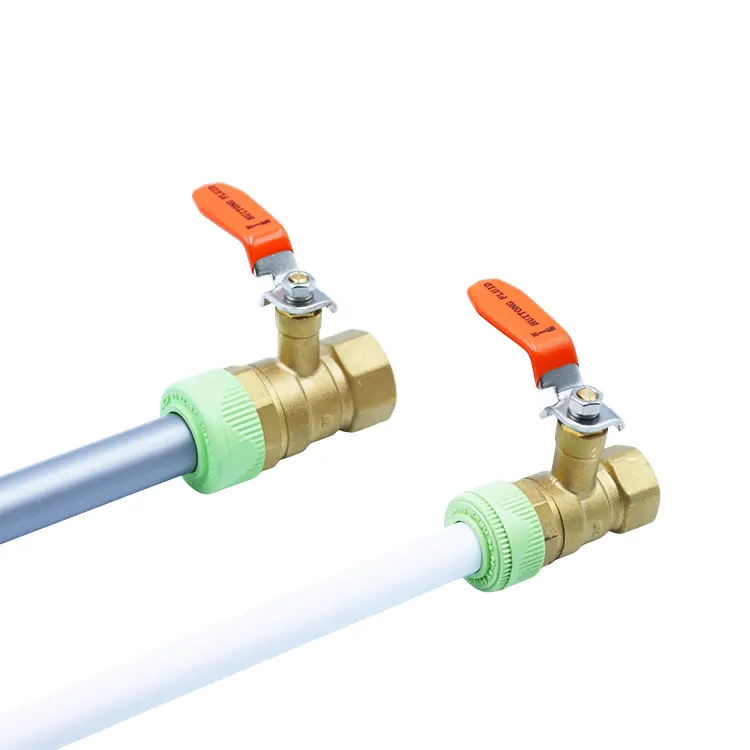

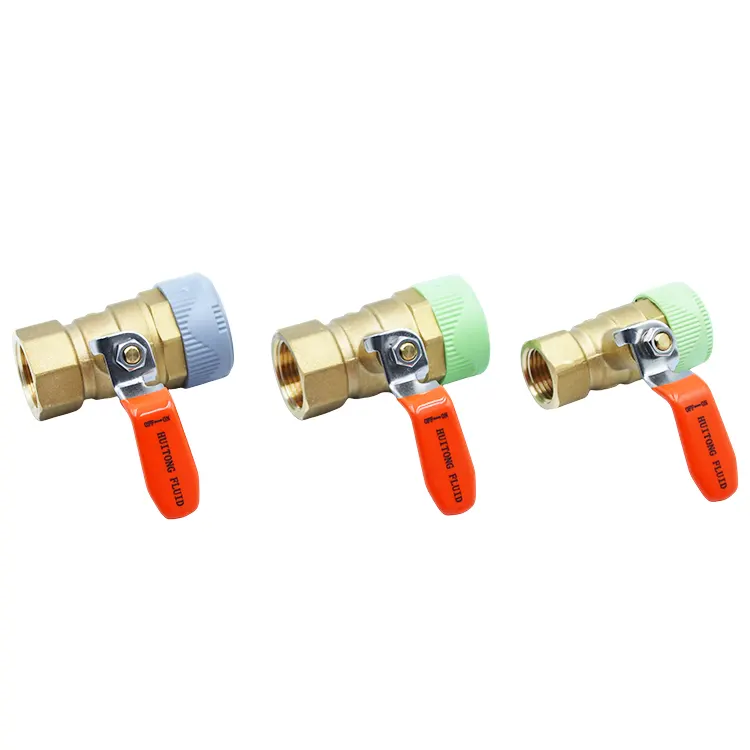

يستخدم الصمام الكروي النحاسي ذو درجة الحرارة العالية FT ذو الجذع الممتد هيكلًا جذعيًا ممتدًا وعازلًا للحرارة لحل نقطة الألم الصناعية للمقابض الساخنة أثناء تشغيل خط الأنابيب ذو درجة الحرارة العالية. مجهزة بأختام PTFE المملوءة بالجرافيت المقاومة للحرارة العالية، فهي تضمن نقلًا ثابتًا وطويل الأمد للوسائط ذات درجة الحرارة العالية. تتوافق الأطراف الملولبة المزدوجة الأنثوية مع تركيبات الأنابيب الحرارية المختلفة، كما أن جسم الصمام المدمج يناسب خطوط الأنابيب المغلفة بعزل سميك. مدعومًا ببروتوكولات اختبار متخصصة لظروف درجات الحرارة المرتفعة، يوفر الصمام متانة عالية ويتطلب الحد الأدنى من الصيانة، مما يجعله مستخدمًا على نطاق واسع في التدفئة الأرضية ومشاريع خطوط أنابيب التدوير الصناعية ذات درجة الحرارة العالية.
|

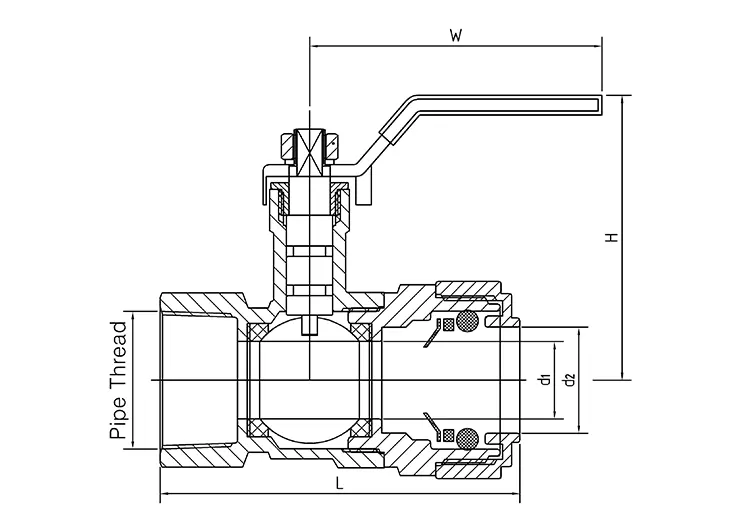

مواصفات المنتج |
L |
د1 |
د2 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
||||||
|
15 |
16 ملم - 1/2 فهرنهايت |
64.3 |
10.0 |
16.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
20 |
20 ملم -1/2 فهرنهايت |
68.8 |
10.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
22 ملم - 1/2 فهرنهايت |
68.8 |
10.0 |
22.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
|
20 ملم -3/4 فهرنهايت |
69.8 |
15.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.25 |
|
|
22 ملم - 3/4 فهرنهايت |
69.8 |
15.0 |
22.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.25 |
|
|
25 |
25 ملم - 3/4 فهرنهايت |
75.8 |
15.0 |
25.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.25 |
1. جذع معزول ممتد: يتميز بهيكل جذعي ممتد ومعزول يمنع نقل الحرارة من جسم الصمام إلى المقبض. وهذا يمنع العمال من التعرض للحرق بسبب المكونات الساخنة أثناء التشغيل، مما يعزز بشكل كبير السلامة عند التعامل مع خطوط الأنابيب ذات درجة الحرارة العالية في الموقع.
2. تصميم جذعي مضاد للانفجار: يشتمل الجذع على هيكل معزز مضاد للانفجار. ويظل مغلقًا بشكل آمن حتى في ظل الضغط المتقلب الناتج عن البخار أو الماء ذي درجة الحرارة العالية، مما يمنع مخاطر السلامة مثل رش الوسائط أو طرد الجذع.
3. تشغيل بسيط بزاوية 90 درجة: تم تصميم الصمام لسهولة الدوران بزاوية 90 درجة، ويسمح بالفتح أو الإغلاق الكامل بلف بسيط للمقبض. العملية واضحة ومباشرة، مما يتيح التحكم السريع في تدفق خطوط الأنابيب حتى في البيئات المعقدة ذات درجات الحرارة العالية.
1. هيكل من النحاس DZR عالي الحرارة: تم تشكيل الصمام الكروي النحاسي ذو درجة الحرارة العالية FT مع جسم جذعي ممتد من قطعة واحدة من نحاس DZR المقاوم للحرارة العالية. إن مقاومتها للحرارة تتجاوز بكثير مقاومة الصمامات النحاسية القياسية، مما يضمن عدم الأكسدة السريعة أو التشوه أثناء النقل طويل الأمد للوسائط ذات درجة الحرارة العالية.
2. موانع التسرب عالية الأداء: مكونات الختم مصنوعة من مادة PTFE المملوءة بالجرافيت. على عكس الأختام المطاطية EPDM القياسية، تقاوم هذه المواد التصلب والشيخوخة والتسرب أثناء الاتصال المستمر بالسوائل ذات درجة الحرارة العالية.
3. تصميم كامل التجويف: يقلل الهيكل الداخلي كامل التجويف من مقاومة التدفق، مما يضمن نقلًا مستقرًا وكبير الحجم للمياه الساخنة والبخار دون توهين تدفق خط الأنابيب.
1. تسمح الخيوط الأنثوية القياسية على كلا الطرفين بالتوافق المباشر مع تجهيزات أنابيب التدفئة والبخار السائدة؛ وهذا يلغي الحاجة إلى محولات إضافية ويقلل من نقاط التسرب المحتملة.
2. يسمح جسم الصمام المدمج بالتركيب حتى عندما تكون الأنابيب مغلفة بعزل سميك، مما يجعلها مثالية للمساحات الضيقة الموجودة في الغرف الميكانيكية ومشعبات التدفئة تحت الأرضية.
3. مناسب لمجموعة واسعة من الوسائط والتطبيقات - بما في ذلك دوران التدفئة تحت الأرضية، والماء الساخن الصناعي ذو درجة الحرارة العالية، والبخار منخفض الضغط، ودورة السوائل ذات درجة الحرارة العالية - صمام الكرة النحاسية ذو درجة الحرارة العالية FT مع جذع ممتد متوافق مع كل من أنظمة التدفئة السكنية وأنظمة الأنابيب الصناعية الخفيفة.
1. التوثيق الشامل: تأتي كل شحنة مع شهادات اختبار ISO وCE كاملة وتقارير تحليل المواد، وتلبية متطلبات تسجيل مشاريع الهندسة الحرارية في الخارج والتخليص الجمركي.
2. ضمان الشركة المصنعة القياسي لمدة 12 شهرًا: يغطي الضمان جميع عيوب التصنيع؛ يتم توفير دعم مجاني لما بعد البيع لحل مشكلات جودة جسم الصمام أو الختم التي تنشأ أثناء التشغيل العادي في درجات الحرارة العالية.
3. الخدمات الفنية المتخصصة: يتخصص فريقنا الفني في الأنابيب الحرارية ذات درجات الحرارة العالية ويقدم إرشادات حول تجميع عزل الصمامات ذات الجذع الممتد، واستكشاف أخطاء التسرب وإصلاحها، واختيار مكونات نظام البخار، مما يضمن الاستجابات السريعة للاستفسارات عبر الإنترنت من المشترين العالميين.
1. قم بفحص الختم عند وصلة ساق الصمام بانتظام. في حالة حدوث تسرب طفيف بعد الاستخدام لفترة طويلة في درجة حرارة عالية، يمكن استبدال مجموعة ختم الجرافيت / PTFE ذات درجة الحرارة العالية بشكل فردي دون الحاجة إلى استبدال جسم الصمام بالكامل.
2. يدور مقبض التشغيل حوالي 90 درجة؛ لا تجبره على تجاوز هذا النطاق، لأن القوة المفرطة قد تؤدي إلى تشويه الجذع الممتد، وإتلاف الأختام الداخلية، وتقصير عمر المنتج.
3. في تطبيقات البخار، تجنب تعريض جسم الصمام للصدمات الحرارية المفاجئة الناتجة عن التغيرات السريعة في درجات الحرارة. قم بضبط الضغط تدريجيًا أثناء بدء التشغيل وإيقاف التشغيل لتقليل تآكل جسم الصمام والأختام الناتج عن التدوير الحراري.
4. قبل التخزين طويل الأمد، قم بتصريف أي وسائط متبقية ذات درجة حرارة عالية من جسم الصمام وقم بتنظيف الأوساخ السطحية. قم بتخزين الصمام في منطقة جافة وجيدة التهوية لمنع تآكل الخيوط الناتجة عن تراكم درجات الحرارة المرتفعة على المدى الطويل.
ج: مع الصمامات الكروية القصيرة القياسية، تنتقل الحرارة العالية من جسم الصمام مباشرة إلى المقبض، مما يشكل خطر الحروق على المشغلين. يخلق الصمام الكروي النحاسي ذو درجة الحرارة العالية FT مع الجذع الممتد حاجزًا حراريًا يزيل هذا الخطر هيكليًا؛ يمكن دمج جسم الصمام داخل الطبقة العازلة بينما يظل المقبض مكشوفًا لسهولة التشغيل، مما يجعله الخيار الأمثل للأنابيب الحرارية ذات درجة الحرارة العالية.
ج: تتصلب الأختام المطاطية القياسية وتتشقق بسرعة عند تعرضها لدرجات حرارة أعلى من 100 درجة مئوية لفترات طويلة، مما يؤدي إلى حدوث تسربات. يوفر PTFE المملوء بالجرافيت مقاومة فائقة للحرارة، مما يجعله مناسبًا للتشغيل المستمر مع الماء الساخن ذو درجة الحرارة العالية والبخار منخفض الضغط؛ فهو يبطئ بشكل كبير شيخوخة الختم ويقلل من تكرار صيانة خطوط الأنابيب.
ج: يتميز بخيوط أنبوبية أنثوية قياسية في كلا الطرفين، ويتصل مباشرة بمشعبات التدفئة الأرضية السائدة، وتجهيزات صمام البخار، ومكونات أنابيب المياه ذات درجة الحرارة العالية دون الحاجة إلى محولات إضافية، وبالتالي تقليل نقاط التسرب المحتملة.
ج: بالنسبة لمشاكل جسم الختم أو الصمام التي لا تنتج عن التعامل غير السليم، يوفر فريقنا الفني حلول ضبط التجميع المستهدفة ويزود أجزاء الختم البديلة لتوجيه الإصلاحات.
ج: إنه متوافق تمامًا. خضع الجسم النحاسي المقاوم لدرجات الحرارة العالية والأختام المتخصصة لدرجات الحرارة العالية لاختبارات محاكاة تقادم البخار، مما يضمن التشغيل المستقر طويل الأمد في خطوط البخار منخفضة الضغط مع الحد الأدنى من فقدان التدفق وفترات الصيانة الممتدة.
ج: نعم. جسم الصمام مدمج، مع الجذع الممتد فقط الذي يبرز خارج الطبقة العازلة. وهذا يسمح للمادة العازلة بتغليف جسم الصمام بالكامل دون وجود فجوات ناتجة عن نتوءات الصمام، مما يجعلها مناسبة للتركيبات في الغرف الميكانيكية والأنابيب المخفية ذات درجة الحرارة العالية في مساحات السقف.
