هذا الصمام الكروي النحاسي سريع التوصيل هو صمام تحكم مركب تم تطويره بواسطة Huitong خصيصًا للمياه الساخنة ذات درجة الحرارة العالية وأنظمة تداول التدفئة تحت الأرضية. إنه تركيب فريد من نوعه "3 في 1" - يجمع بين منفذ توصيل سريع، ونهاية ملولبة ذكرية، وساق ممتدة عازلة للحرارة - يعالج العديد من نقاط الألم الهندسية، مثل مخاطر الحروق أثناء التشغيل، والتركيب المرهق، والانتقالات الصعبة بين الأنابيب القديمة والجديدة، وضعف التوافق مع خطوط الأنابيب المعزولة.
مصنوع من النحاس المطروق الخالي من الرصاص والمقاوم لدرجات الحرارة العالية مع هيكل مانع للتسرب مركب وآلية توصيل سريعة ذاتية القفل من الفولاذ المقاوم للصدأ، يسمح الصمام بالتركيب السريع بدون لحام أو مواد لاصقة. يدعم الصمام الكروي النحاسي ذو الجذع الممتد ذو الخيط السريع التفكيك غير المدمر للصيانة وهو متوافق مع الأنابيب المعزولة المخفية ومواد السباكة السائدة المختلفة، مما يجعله خيارًا مثاليًا للتدفئة السكنية وأنظمة تدوير المياه الصناعية الخفيفة.
|

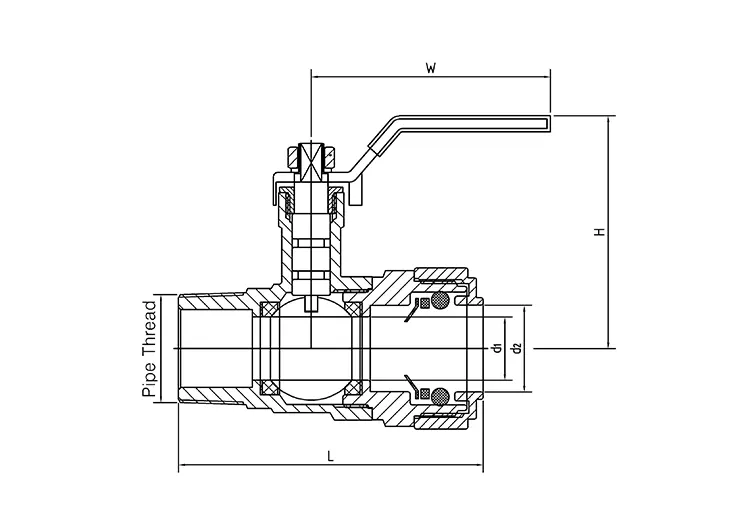

مواصفات المنتج |
L |
د1 |
د2 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
||||||
|
15 |
16 ملم – 1/2 م |
66.8 |
10.0 |
16.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
20 |
20 ملم – 1/2 م |
71.3 |
10.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
22 مم – 1/2 م |
71.3 |
10.0 |
22.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
52.75 |
|
|
20 ملم – 3/4 م |
72.3 |
15.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.25 |
|
|
22 ملم – 3/4 م |
72.3 |
15.0 |
22.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.25 |
|
|
25 |
25 ملم – 3/4 م |
78.3 |
15.0 |
25.5 |
جي/PT/معاهدة عدم الانتشار |
56.75 |
55.25 |
1. يتميز بتصميم ثنائي المنفذ مختلف: يستخدم أحد الطرفين واجهة توصيل سريعة "بالضغط" خالية من الأدوات، بينما يتميز الطرف الآخر بخيط ذكر قياسي. تلبي هذه الوظيفة المزدوجة احتياجات التثبيت السريع والوصلات الملولبة، وتستوعب سيناريوهات انتقال الأنابيب المعقدة.
2. يشتمل منفذ التوصيل السريع على آلية سن قفل من الفولاذ المقاوم للصدأ عالية القوة والتي تمسك بشكل آمن بثلاثة أنواع من الأنابيب الرئيسية: الأنابيب النحاسية، وأنابيب الفولاذ المقاوم للصدأ ذات الجدران الرقيقة، وأنابيب التدفئة تحت الأرضية PEX. لا حاجة إلى دمج حراري أو مواد لاصقة أو أدوات تجعيد متخصصة، مما يؤدي إلى عدم وجود أي مواد استهلاكية للتركيب.
3. الطرف الملولب الذكر يتوافق مع مواصفات التركيب القياسية العالمية، مما يسمح بالاتصال المباشر بمختلف ملحقات خطوط الأنابيب بدون محولات. وهذا يقلل من عدد نقاط الاتصال ويقلل من خطر التسرب من الناحية الهيكلية.
1. يستخدم الصمام ساقًا ممتدًا ومعزولًا حراريًا مصممًا خصيصًا. وهذا يمنع بشكل فعال نقل الحرارة من جسم الصمام إلى مقبض التشغيل، مما يحل تمامًا مشكلة المقابض التي تصبح ساخنة جدًا على مستوى الصناعة بحيث لا يمكن لمسها أثناء تشغيل الماء الساخن ذي درجة الحرارة العالية أو أنظمة التدفئة الأرضية.
2. مُجهز بهيكل جذعي معزز ومقاوم للانفجار، فإن الصمام يتحمل تقلبات الضغط والارتفاعات أثناء دوران الماء الساخن. وهذا يمنع ارتخاء الجذع، أو انفصاله، أو طرد السوائل، مما يعزز السلامة بشكل كبير في ظل ظروف التشغيل ذات الضغط العالي ودرجة الحرارة العالية.
3. تصميم تشغيل بمقبض واحد 90 درجة: يتميز بسكتة تشغيل قصيرة ومعالجة سلسة وسهلة. يتيح الصمام الكروي النحاسي ذو الجذع الممتد ذو الخيط السريع إمكانية التحكم السريع في الفتح الكامل/الإغلاق الكامل حتى في أنظمة الأنابيب المختومة ذات درجة الحرارة العالية، مما يجعله مثاليًا للتطبيقات التي تتطلب ركوب الدراجات بشكل متكرر.
1. جسم الصمام مصنوع من قطعة واحدة من نحاس DZR (مقاوم لإزالة الزنك) الخالي من الرصاص. المادة كثيفة وموحدة، وتوفر مقاومة ممتازة لدرجات الحرارة المرتفعة، والأكسدة، والقشور؛ فهو يقاوم التآكل والتشوه أثناء التعرض الطويل للماء الساخن.
2. مُجهز بمكونات ختم PTFE المركبة المقاومة للحرارة العالية. على عكس الأختام القياسية المصممة لدرجات الحرارة المحيطة، فإنها تتحمل دوران الماء الساخن المستمر دون تقادم أو تصلب أو تسرب، مما يضمن ثبات الإغلاق على المدى الطويل.
3. الهيكل الداخلي ذو التجويف الكامل: يسمح بتدفق المياه دون عائق دون اختناق أو مناطق ميتة. تضمن مقاومة التدفق المنخفضة والحد الأدنى من فقدان التدفق توصيل المياه بكفاءة في التدفئة الأرضية والمياه الساخنة المنزلية وأنظمة المياه الصناعية المتداولة.
1. تصميم مدمج ومحسن: يمكن تغليف جسم الصمام بالكامل داخل أنبوب عازل، مع كشف مقبض الجذع الممتد فقط. وهذا يحافظ على سلامة نظام عزل خط الأنابيب ويمنع فقدان الحرارة.
2. مناسب للتركيبات المخفية (داخل الجدار أو فوق السقف): فهو يحل تحديات التثبيت الشائعة المرتبطة بالصمامات الضخمة - مثل عدم القدرة على تطبيق طبقات العزل والتكثيف الموضعي أو فقدان الحرارة على خط الأنابيب.
3. يدعم التفكيك وإعادة الاستخدام غير المدمر: يمكن إجراء الصيانة أو تعديلات النظام أو استبدال المعدات دون قطع الأنابيب، مما يقلل بشكل كبير من تكاليف الصيانة الهندسية ونفايات المواد.
1. اختبار المواد الخام: تخضع جميع المواد الخام النحاسية DZR للتحليل الطيفي عند وصولها للتحقق من مؤشرات الأداء الرئيسية - مثل مقاومة درجات الحرارة العالية ومقاومة إزالة الزنك - مما يضمن مراقبة الجودة عند المصدر.
2. اختبار محاكاة المنتج النهائي: تخضع كل وحدة لاختبار فردي لمقاومة الهواء، ومقاومة الضغط الهيدروستاتيكي، ودورة/تقادم درجات الحرارة العالية/المنخفضة. تشمل مجالات التركيز الرئيسية ثبات الختم للساق الممتد وقوة القفل لواجهة الاتصال السريع. 3. إمكانية تتبع الدفعة الكاملة: يحمل كل منتج رمز دفعة فريدًا، مع أرشفة السجلات للعملية بأكملها — بدءًا من الإنتاج والمعالجة وحتى الاختبار. تتوفر تقارير اختبار المواد وشهادة CE عند الشحن لتلبية متطلبات قبول المشاريع الخارجية والتخليص الجمركي.
1. يأتي الصمام الكروي النحاسي ذو الجذع الممتد ذو الخيط السريع مع ضمان الشركة المصنعة لمدة 12 شهرًا. نحن نقدم حلول علاجية مجانية للمشكلات الناجمة عن عمليات التصنيع أو عيوب المواد، مثل تسرب الختم، أو أعطال التبديل، أو فشل آلية القفل.
2. فريقنا الفني متخصص في أنظمة السباكة ذات درجة الحرارة العالية، ويقدم إرشادات عملية للغاية بشأن معايير التثبيت السريع التوصيل، واختيار الأنابيب ومطابقتها، واستكشاف أخطاء التسربات وإصلاحها في خطوط الأنابيب ذات درجة الحرارة العالية.
3. نحن نقدم دعمًا سريعًا ومتعدد اللغات لما بعد البيع ونقدم حلول أنابيب مخصصة لمقاولي السباكة العالميين وتجار الجملة، مما يضمن التوافق مع معايير البناء المحلية.
1. التثبيت بالضغط: قبل التثبيت، تأكد من قطع نهاية الأنبوب بشكل نظيف دون نتوءات وخالي من الحطام الداخلي. قم بمحاذاة الأنبوب عموديًا مع منفذ التوصيل السريع وأدخله بسرعة ثابتة؛ تشير "نقرة" مسموعة إلى تشغيل القفل. تجنب الإدخال المائل أو غير المكتمل، مما قد يؤدي إلى حدوث تسربات في المستقبل.
2. تشغيل الصمام: أثناء الاستخدام اليومي، قم بتدوير المقبض بلطف بمقدار 90 درجة فقط. لا تقم بالضغط على المقبض أو تدويره بما يتجاوز حدود الحركة الخاصة به؛ وهذا يمنع تشوه الجذع الممتد تحت الضغط، ويحمي هيكل الختم الداخلي عالي الحرارة، ويطيل عمر الخدمة.
3. التشغيل بدرجة حرارة عالية: عند بدء أو إيقاف الماء الساخن أو أنظمة التدفئة الأرضية، قم بضبط ضغط الماء ودرجة الحرارة تدريجياً. تجنب التقلبات المفاجئة في درجات الحرارة أو الارتفاعات المفاجئة في الضغط العالي لتقليل تآكل الختم وضمان استقرار الختم على المدى الطويل.
4. التفكيك والصيانة: استخدم أدوات متخصصة للتفكيك أثناء صيانة خطوط الأنابيب لتحرير آلية القفل بسلاسة. لا تنقب أو تسحب بقوة. ويمكن إعادة استخدام الصمامات التي تكون في حالة جيدة، مما يقلل من تكاليف المواد للمشروع.
ج: يتميز منفذ التوصيل السريع بأسنان سميكة ذاتية القفل من الفولاذ المقاوم للصدأ. لقد خضع لاختبارات التقادم في درجات الحرارة العالية والمنخفضة، مما يضمن أداء قفل مستقر في ظل ظروف درجات الحرارة العالية دون ارتخاء بسبب التمدد الحراري أو الانكماش. مقترنًا بمكونات مانعة للتسرب مقاومة لدرجة الحرارة العالية، فإنه يضمن عدم التسرب أثناء دوران المياه على المدى الطويل.
ج: إنه متوافق مع الأنابيب النحاسية، وأنابيب الفولاذ المقاوم للصدأ ذات الجدران الرقيقة، وأنابيب التدفئة تحت الأرضية PEX. يتم استخدامه على نطاق واسع في أنظمة الماء الساخن المنزلية، وأنظمة تداول التدفئة تحت الأرضية، ودوائر المياه الصناعية الخفيفة المتداولة، مما يجعلها مناسبة للغالبية العظمى من مشاريع السباكة السكنية والصناعية الخفيفة ذات درجة الحرارة العالية.
ج: لا. يمكن تغطية جسم الصمام الرئيسي بالكامل بمادة عازلة، مما يترك فقط مقبض التشغيل مكشوفًا. ويضمن ذلك عدم تأثر تشغيل الصمام مع الحفاظ على سلامة العزل لخط الأنابيب - مما يمنع فقدان الحرارة أو التكثيف الموضعي - وتلبية معايير تركيبات الأنابيب المعزولة المخفية.
ج: بالإضافة إلى اختبارات إحكام الهواء وتحمل الضغط القياسية، فإننا نقوم بإجراء اختبارات تقادم الدراجات في درجات الحرارة العالية والمنخفضة. تتحقق هذه العناصر على وجه التحديد من ثبات الختم للساق الممتدة وقوة القفل عند درجة الحرارة العالية لواجهة التوصيل السريع، ومحاكاة دوران الماء الساخن على المدى الطويل لضمان أداء المنتج بشكل موثوق في البيئات المعقدة ذات درجة الحرارة العالية.
ج: تجنب تشغيل الصمام بقوة مفرطة ومنع حدوث ارتفاعات أو انخفاضات مفاجئة في ضغط الماء؛ قم بفحص الختم الموجود في واجهة ساق الصمام بانتظام. التحكم التدريجي في درجة الحرارة والضغط أثناء بدء تشغيل النظام وإيقاف تشغيله يقلل من تآكل الختم ويضمن التشغيل المستقر للصمام على المدى الطويل.
