عندما يتطلب نظام الأنابيب طريقة آمنة لإغلاق طرف الأنبوب المفتوح، فإنقابس إيقاف الأنابيب النحاسية المناسب للضغطمنهويتونجيوفر حلاً عمليًا للضغط البارد. مصنوع من نحاس DZR ومصمم للتركيب بدون لحام، ويمكنه إغلاق أنابيب النحاس والفولاذ المقاوم للصدأ ذات الجدران الرقيقة لإمدادات المياه، والتدفئة تحت الأرضية، وتعديلات التدفئة والتهوية وتكييف الهواء (HVAC)، واختبار الضغط، وغيرها من تطبيقات السوائل منخفضة الضغط.
ملخص المقال:يجب أن يوفر مكون ختم نهاية الأنبوب الموثوق به ختمًا موثوقًا به، وتوافقًا مناسبًا للمواد، وتركيبًا فعالًا، وأداءً مستقرًا بمرور الوقت. يشرح هذا الدليل كيفية عمل سدادات التوقف الملائمة للضغط، وسبب أهمية ختم النحاس DZR وEPDM، وأين يمكن استخدامها، وكيفية اختيارها وتثبيتها، وما الذي يجب على المشترين تقييمه عند تحديد مصادر تجهيزات الأنابيب النحاسية.
جدول المحتويات
- ما هو سدادة إيقاف الأنابيب النحاسية الملائمة للضغط؟
- كيف يعمل قابس إيقاف الضغط المناسب؟
- ما هي الميزات الأكثر أهمية؟
- أين يمكن استخدامه؟
- كيف يمكن مقارنة الختم بالضغط مع الطرق التقليدية؟
- كيف يجب على المشترين اختيار قابس الإيقاف الصحيح؟
- ما هي خطوات التثبيت الرئيسية؟
- كيف يمكن الحفاظ على أداء الختم؟
- الأسئلة المتداولة

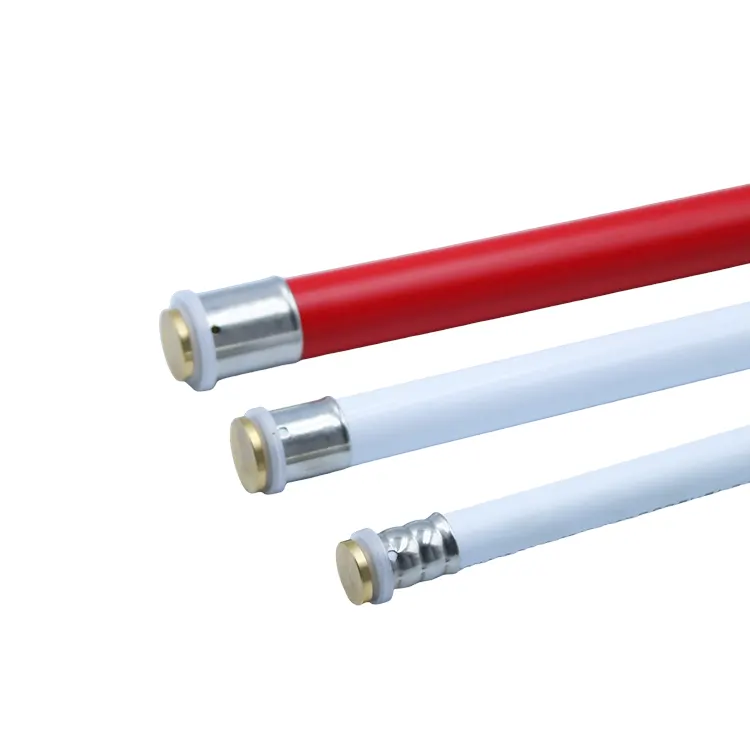

ما هو سدادة إيقاف الأنابيب النحاسية الملائمة للضغط؟
إن قابس إيقاف الأنبوب المناسب للضغط عبارة عن تركيب متخصص مصمم لإغلاق وإغلاق نهاية الأنبوب دون الاعتماد على الخيوط التقليدية أو اللحام الساخن. بدلاً من إنشاء اتصال ملولب، يتم إدخال التركيب في الأنبوب المُجهز ويتم تثبيته باستخدام أداة ضغط مخصصة.
يوفر الجسم النحاسي قوة ميكانيكية، بينما يخلق هيكل الختم واجهة محكمة السوائل بين التركيب والأنبوب. تصف Huitong نموذجها بأنه يستخدمنحاس مقاوم لإزالة الزنك (DZR).وتصنيع آلي دقيق وهيكل مانع للتسرب عالي القوة لتطبيقات أنابيب النحاس والفولاذ المقاوم للصدأ.
يجعل هذا البناء التركيب مفيدًا بشكل خاص عندما يحتاج القائم بالتركيب إلى عزل قسم من الأنابيب، أو إغلاق فرع غير مستخدم، أو إعداد نظام لاختبار الضغط، أو إنهاء تشغيل الأنبوب بشكل دائم.
كيف يعمل قابس إيقاف الضغط المناسب؟
مبدأ التشغيل بسيط نسبيًا: يتم وضع القابس داخل نهاية الأنبوب المجهز، وتستخدم أداة الضغط قوة ميكانيكية يتم التحكم فيها لإنشاء اتصال آمن. يتم ضغط عنصر الختم على سطح الأنبوب لإنشاء واجهة الختم.
على عكس اللحام، لا يتطلب التثبيت لهبًا مفتوحًا أو عملية تسخين. يمكن لأسلوب الضغط البارد هذا أن يبسط العمل في المباني المشغولة، والمساحات التقنية المحصورة، ومشاريع التجديد، والتطبيقات التي يكون فيها العمل الساخن غير مرغوب فيه.
المراحل الرئيسية لعملية الاتصال
- قطع الأنبوب بشكل نظيف إلى الطول المطلوب.
- إزالة النتوءات وتنظيف سطح الأنبوب.
- تحقق من عنصر التركيب والختم بحثًا عن التلوث أو التلف.
- أدخل قابس الإيقاف في موضع التثبيت المحدد.
- استخدم أداة الضغط المتوافقة وملف تعريف الفك الصحيح.
- افحص الاتصال المكتمل قبل التشغيل.
- إجراء اختبار الضغط أو التسرب المطلوب طبقاً لمواصفات المشروع.
يعد الإعداد الصحيح أمرًا مهمًا لأنه حتى التركيبات عالية الجودة لا يمكنها التعويض عن نهاية الأنبوب التالفة، أو عمق الإدخال غير الصحيح، أو سطح الختم الملوث، أو عملية الضغط المنفذة بشكل غير صحيح.
ما هي الميزات الأكثر أهمية؟
عند تقييم سدادة إيقاف الأنابيب النحاسية، يجب على المشترين النظر إلى ما هو أبعد من الشكل الأساسي للتركيب. يؤثر اختيار المواد، وتكنولوجيا الختم، ودقة الأبعاد، وطريقة التثبيت، وتوافق التطبيقات، على الأداء النهائي لتوصيل الأنابيب.
| ميزة | لماذا يهم؟ | فائدة نموذجية |
|---|---|---|
| جسم نحاسي DZR | يحسن مقاومة التآكل المرتبط بإزالة الزنك | يدعم الخدمة طويلة الأمد في أنظمة المياه المناسبة |
| عنصر الختم EPDM | يخلق واجهة الختم بين التركيب والأنابيب | يساعد على تقليل التسرب عند تركيبه بشكل صحيح |
| هيكل مناسب للضغط | يستخدم الضغط الميكانيكي بدلاً من الخيوط أو اللحام | تركيب سريع وخالي من اللحام |
| الآلات الدقيقة | يتحكم في أبعاد وواجهات التركيب المهمة | يدعم التجميع والتوافق المتسقين |
| تصميم مدمج للختم النهائي | ينهي الأنبوب دون الحاجة إلى مجموعة ملولبة ممتدة | مفيدة في مناطق التثبيت المحصورة |
لماذا يهم النحاس DZR؟
إزالة الزنك هي شكل من أشكال التآكل الذي يمكن أن يؤثر على بعض سبائك النحاس في ظل ظروف بيئية محددة. تم تطوير نحاس DZR لتوفير مقاومة محسنة لهذا النوع من التآكل. بالنسبة لمكونات السباكة والتحكم في السوائل، يمكن أن يساهم اختيار النحاس المناسب في تحقيق أداء تركيب أكثر متانة.
لماذا يعتبر عنصر الختم مهمًا؟
يعد عنصر الختم أحد الأجزاء الأكثر أهمية في اتصال الضغط المناسب. يعمل الختم الموضوع بشكل صحيح مع الأنابيب وهندسة التركيب لمنع مرور السائل عبر الوصلة. يعتمد الأداء الفعلي على عوامل مثل توافق المواد، وجودة التثبيت، ودرجة الحرارة، والضغط، وخصائص الوسط المنقول.
أين يمكن استخدامه؟
يعد سدادة إيقاف الأنبوب النحاسي الملائم للضغط مفيدًا للغاية في الأنظمة التي تتطلب ختمًا موثوقًا لنهاية الأنبوب دون إجراء عمل ساخن. تضع Huitong هذا النوع من التركيبات في العديد من السيناريوهات العملية لأنابيب السوائل.
تشمل مجالات التطبيق الشائعة ما يلي:
- إمدادات المياه الصالحة للشرب والعامة:قد تتضمن التطبيقات المناسبة إغلاق الأجزاء غير المستخدمة أو المنتهية من أنابيب المياه المتوافقة.
- التدفئة تحت البلاط:يمكن أن تتطلب دوائر الأنابيب إغلاقًا آمنًا أثناء التثبيت أو التعديل أو الاختبار أو تكوين النظام.
- تعديل التدفئة والتهوية وتكييف الهواء:قد تتطلب مشاريع التجديد عزل أقسام الأنابيب القديمة أو الزائدة عن الحاجة دون إجراءات عمل ساخنة مكثفة.
- اختبار الضغط:يمكن أن يساعد قابس نهاية الأنبوب في إغلاق أقسام شبكة الأنابيب مؤقتًا أثناء الاختبار الخاضع للرقابة.
- خطوط أنابيب السوائل ذات الضغط المنخفض:يمكن أخذ التركيب بعين الاعتبار عندما تتوافق مواصفات مادة الأنبوب والضغط ودرجة الحرارة والاتصال.
يجب دائمًا التحقق من ملاءمة التطبيق من خلال الوثائق الفنية الخاصة بالتجهيزات وأبعاد الأنابيب وضغط النظام ودرجة الحرارة ووسط السائل والمعايير المحلية المعمول بها.
كيف يمكن مقارنة الختم بالضغط مع الطرق التقليدية؟
يمكن أن تشتمل طرق إغلاق نهاية الأنابيب التقليدية على سدادات ملولبة، أو أغطية ملحومة، أو أنظمة إغلاق ميكانيكية أخرى. توفر تقنية Press-fit طريقة تركيب أخرى تركز على التجميع الميكانيكي البارد.
| اعتبار | اضغط على وقف المكونات | المكونات الخيوط | إغلاق ملحوم |
|---|---|---|---|
| طريقة التثبيت | الضغط الميكانيكي | مشاركة الموضوع | الانضمام على أساس الحرارة |
| مطلوب عمل ساخن | لا | لا | نعم |
| سرعة التثبيت | سريع عموما | معتدل | يعتمد على التحضير والتسخين |
| الميزة النموذجية | تركيب سريع ونظيف | طريقة اتصال مألوفة | تم إنشاء تقنية الانضمام الدائم |
| الاعتبار الرئيسي | يتطلب أدوات صحفية متوافقة | يتطلب خيوط متوافقة وختم | يتطلب التحكم في التدفئة والتصنيع |
لا تعني المقارنة أن طريقة اتصال واحدة مناسبة عالميًا. بدلاً من ذلك، يجب على المهندسين والقائمين بالتركيب تحديد الطريقة وفقًا لمواد الأنابيب وظروف التشغيل وبيئة التثبيت والمعايير المطبقة ومتطلبات الصيانة.
كيف يجب على المشترين اختيار قابس الإيقاف الصحيح؟
بالنسبة للمشاريع الهندسية والمشتريات بالجملة، يجب أن يبدأ اختيار التركيب الصحيح بالتوافق الفني بدلاً من السعر وحده. يمكن أن يؤدي التقييم المنهجي إلى تقليل مشاكل التثبيت وتبسيط إدارة المخزون.
1. تأكد من مادة الأنابيب
حدد ما إذا كان خط الأنابيب الحالي يستخدم النحاس أو الفولاذ المقاوم للصدأ أو أي مادة أخرى متوافقة. يجب أن يتم تصميم التركيبات واعتمادها خصيصًا لنوع الأنبوب المقصود.
2. التحقق من أبعاد الأنابيب
القطر الخارجي للأنبوب وخصائص الجدار هي معلمات اختيار أساسية. حتى الاختلافات الصغيرة في الأبعاد يمكن أن تؤثر على أداء الإدخال والضغط والختم.
3. التحقق من ظروف التشغيل
ضع في اعتبارك ضغط العمل ونطاق درجة الحرارة ونوع السائل وبيئة الخدمة المتوقعة قبل تقديم الطلب.
4. تقييم معدات التثبيت
تأكد من أن فريق التثبيت لديه إمكانية الوصول إلى أداة ضغط متوافقة وملف تعريف الفك المناسب لنظام التركيب المحدد.
5. مراجعة قدرات مراقبة الجودة
بالنسبة لطلبات البيع بالجملة أو طلبات المشروع، يجب على المشترين تقييم إمكانية تتبع المواد وفحص الأبعاد واختبار الضغط واتساق الإنتاج وتوافر الوثائق.
تذكر شركة Huitong أن عملية التصنيع الخاصة بها تشمل معدات التصنيع والاختبار باستخدام الحاسب الآلي، بينما تعتمد مجموعة منتجاتها على مواد النحاس DZR. كما حصلت الشركة أيضًا على شهادات ISO 9001 وKC وتدعم تخصيص OEM/ODM للمنتجات القابلة للتطبيق.
ما هي خطوات التثبيت الرئيسية؟
يعد التثبيت الصحيح أمرًا ضروريًا لتحقيق أداء الختم المقصود لاتصال الضغط المناسب. في حين أن الإجراءات الدقيقة يجب أن تتبع إرشادات الشركة المصنعة، فإن سير العمل التالي يوفر مرجعًا عامًا مفيدًا.
- تحضير الأنبوب:قطع الأنبوب بشكل مباشر وإزالة النتوءات.
- تنظيف السطح:إزالة الأوساخ والجزيئات المعدنية والزيوت والملوثات الأخرى.
- فحص المناسب:تحقق من الجسم النحاسي وعنصر الختم بحثًا عن أي ضرر واضح.
- وضع المكونات:أدخل التركيب على العمق المحدد.
- اضغط على الاتصال:تطبيق الأداة الصحيحة وتكوين الفك.
- فحص المفصل:تأكد من اكتمال عملية الضغط بشكل صحيح.
- اختبار النظام:قم بإجراء اختبار الضغط أو التسرب المطبق قبل وضع خط الأنابيب في الخدمة.
لا ينبغي للقائمين بالتركيب أبدًا استبدال أداة غير متوافقة أو افتراض أن قوة الضغط المفرطة ستؤدي إلى تحسين الختم. يعد اتباع تعليمات التثبيت الخاصة بالشركة المصنعة للتركيب هو النهج الأكثر أمانًا.
كيف يمكن الحفاظ على أداء الختم؟
على الرغم من أن تركيبات الضغط مصممة لتوفير خدمة مستقرة، إلا أن الصيانة المناسبة للنظام تظل مهمة. يمكن أن يساعد الفحص المنتظم في تحديد المشكلات قبل أن تتطور إلى تسرب أكبر أو مشكلات تشغيلية.
- افحص الوصلات المكشوفة للتأكد من عدم وجود تسرب أو رطوبة مرئية.
- حماية التركيبات من التأثيرات الميكانيكية غير الضرورية.
- حافظ على نظافة منطقة التثبيت المحيطة حيثما كان ذلك عمليًا.
- مراقبة الضغط ودرجة الحرارة مقابل حدود تصميم النظام.
- التحقيق في فقدان الضغط غير الطبيعي أو الرطوبة غير المبررة على الفور.
- استخدم تركيبات بديلة تتوافق مع مواصفات الأنابيب والوصلات الأصلية.
بالنسبة للتركيبات الأكبر حجمًا، يمكن لفرق الصيانة أيضًا الاحتفاظ بسجلات لمواصفات التركيب وتواريخ التثبيت ونتائج اختبار الضغط وأنشطة الاستبدال. وهذا يخلق إمكانية تتبع مفيدة لأعمال الخدمة المستقبلية.
الأسئلة المتداولة
ما هو استخدام سدادة إيقاف الأنابيب النحاسية الملائمة للضغط؟
يتم استخدامه لإغلاق وختم نهاية الأنابيب المتوافقة. تشمل التطبيقات النموذجية إمدادات المياه، والتدفئة تحت الأرضية، وتعديل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وإنهاء نهاية الأنابيب، وتطبيقات اختبار الضغط الخاضعة للرقابة.
هل يمكن تركيب قابس إيقاف الضغط بدون لحام؟
نعم. تم تصميم طريقة الاتصال بالضغط البارد للتركيب بدون لحام، بشرط أن تكون الأنابيب والتركيبات وأداة الضغط متوافقة ويتم اتباع إجراءات التثبيت الخاصة بالشركة المصنعة.
ما هي المواد المستخدمة في سدادة التوقف Huitong؟
تصف Huitong سدادة إيقاف الأنابيب النحاسية الملائمة للضغط بأنها تستخدم النحاس المقاوم لإزالة الزنك، بالإضافة إلى هيكل مانع للتسرب عالي القوة. تم تصميم التركيبات لتطبيقات الأنابيب النحاسية والفولاذ المقاوم للصدأ ذات الجدران الرقيقة المتوافقة.
هل التركيب مناسب لأنظمة مياه الشرب؟
ويمكن أخذه في الاعتبار لتطبيقات مياه الشرب عندما تكون مواصفات المنتج المحددة، ومواد الختم، وتركيبة النحاس، والشهادات، والمتطلبات التنظيمية المحلية كلها مناسبة. يجب على المشترين تأكيد الموافقة المعمول بها قبل الاستخدام.
هل يمكن استخدامه لاختبار الضغط المؤقت؟
نعم، تحدد Huitong اختبار الضغط المؤقت كأحد حالات الاستخدام المقصودة. ومع ذلك، يجب أن يظل ضغط الاختبار وإجراءات الاختبار ضمن الحدود المحددة لنظام التركيب وخطوط الأنابيب.
ما الذي يجب على المشترين تأكيده قبل الطلب؟
على الأقل، تأكد من مادة الأنبوب، والقطر الخارجي، وسمك الجدار حيثما كان ذلك مناسبًا، وضغط التشغيل، ودرجة الحرارة، ووسط السائل، ومعيار الاتصال، والكمية المطلوبة، وتوافق أداة التثبيت. بالنسبة للمشاريع الكبيرة، يجب أيضًا طلب الرسومات الفنية ووثائق الجودة عند الضرورة.
اختر حلاً موثوقًا لإغلاق أطراف الأنابيب
يمكن لسدادة إيقاف الأنابيب المصممة جيدًا أن تبسط عملية إنهاء الأنابيب مع دعم الختم الموثوق والتركيب الفعال. إن الجمع بين البناء النحاسي DZR والواجهات المصنعة بدقة وتقنية الختم وتركيب الضغط البارد يجعل من قابس إيقاف الأنابيب النحاسي المناسب للضغط خيارًا عمليًا لتطبيقات المياه والتدفئة والتهوية وتكييف الهواء والسوائل منخفضة الضغط المتوافقة.
بالنسبة للموزعين والمقاولين ومتكاملي الأنظمة والمشترين الهندسيين، يجب أن يعتمد اختيار المنتج على توافق الأبعاد وظروف التشغيل ومتطلبات التثبيت وجودة المواد وقدرات التصنيع لدى الموردين. توفر Huitong تجهيزات الأنابيب النحاسية ومكونات التحكم في السوائل من خلال تصنيع المصنع ودعم البحث والتطوير وإمكانيات مراقبة الجودة وخيارات OEM/ODM للمشاريع المؤهلة.
هل تبحث عن حل مناسب لختم نهاية الأنابيب النحاسية لمشروعك؟قم بمراجعة مواصفات سدادة إيقاف الأنابيب النحاسية الملائمة للضغط، وتأكد من متطلبات الأنابيب والتطبيق، واتصل بناللحصول على تفاصيل المنتج والدعم الفني وخيارات التخصيص وعرض أسعار لطلبك.
