تركيبات الضغط القياسية المكونة من قطعة واحدة تعمل على قفل نظام خطوط الأنابيب بشكل صارم عند التثبيت؛ يتطلب استبدال الصمام لاحقًا أو تعديل النظام أو إصلاح التسرب قطع الأنبوب لتفكيك المفصل، مما يؤدي غالبًا إلى هدر المواد وزيادة تكاليف العمالة. علاوة على ذلك، تتطلب النقابات الملولبة التقليدية شريطًا مانعًا للتسرب، وتكون عرضة للتسرب في الخيوط بسبب التدوير الحراري طويل الأمد، وتنطوي على مخاطر السلامة المرتبطة بالعمل الساخن (اللحام) أثناء التثبيت.
|

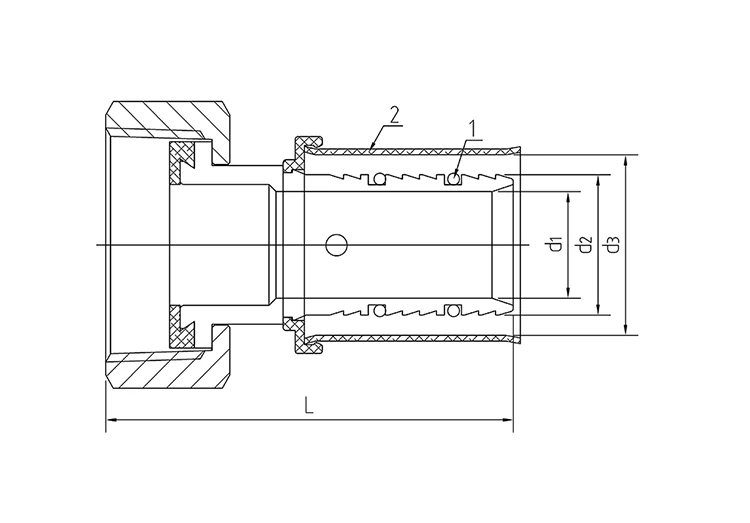

حجم المنتج |
أنابيب الألومنيوم البلاستيكية المركبة T |
د1 |
د2 |
د3 |
L |
خيط الأنابيب |
مواد المنتج |
|||
|
16 ملم - 1/2 فهرنهايت |
2.0 ملم |
7.5 |
11.80 |
16.5 |
38 |
جي/PT/معاهدة عدم الانتشار |
CW617 |
بي |
SUS304 |
إبدم |
|
20 ملم -3/4 فهرنهايت |
2.0 ملم |
10.5 |
15.80 |
20.5 |
38 |
|||||
|
25 ملم - 1 بوصة فهرنهايت |
2.0 ملم |
15.0 |
19.80 |
25.5 |
46.9 |
|||||

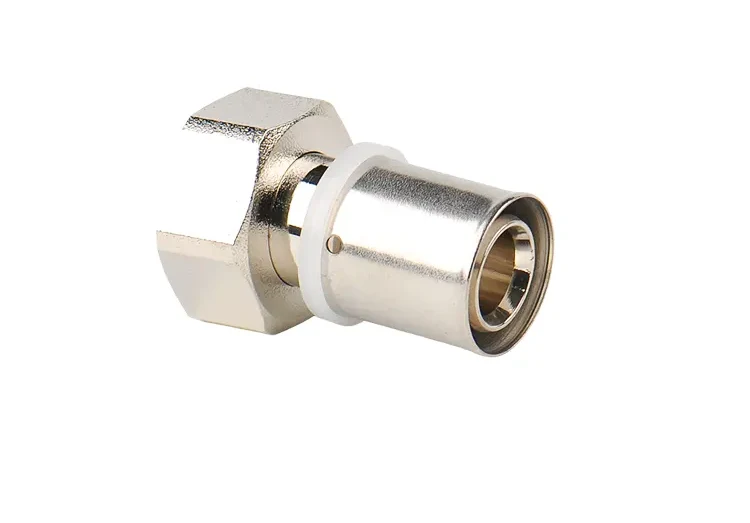

يعالج هذا التركيب النحاسي المناسب للضغط على وجه التحديد تحديات تفكيك خطوط الأنابيب وصيانتها. فهو يجمع بين نهايات الضغط القياسية مع صامولة ربط مركزية، مما يلبي المتطلبات المزدوجة للتجميع الأولي السريع والتفكيك غير المدمر للصيانة المستقبلية.
تم تصنيع هذا التركيب من النحاس المطروق DZR عالي النقاء، ويتميز بأسطح مانعة للتسرب مُشكلة باستخدام الحاسب الآلي وحشية EPDM مدمجة عالية المرونة، مما يضمن إحكام الغلق حتى في ظل ظروف ركوب الدراجات الحرارية وتقلب ضغط الماء.
تستخدم الأطراف المضغوطة عملية ضغط بارد وخالية من اللحام، مما يلغي الحاجة إلى اللهب المكشوف أو المواد اللاصقة أو شريط الغلق. يسمح تصميم الاتحاد المقسم بتعديل النظام واستبدال المكونات دون قطع الأنبوب؛ يمكن فصل خط الأنابيب ببساطة عن طريق فك الوحدة.
متوافق مع أنابيب النحاس والفولاذ المقاوم للصدأ ذات الجدران الرقيقة، ويستخدم هذا التركيب على نطاق واسع في أنظمة مياه الشرب السكنية، والتدفئة تحت الأرضية، وخطوط السوائل الصناعية ذات الضغط المنخفض. يوفر مقاومة مستقرة للضغط وعمر خدمة طويل، وهو حل فعال من حيث التكلفة لتحسين كفاءة الصيانة في كل من التركيبات الجديدة ومشاريع التجديد.
تم تصنيعها من قضبان نحاس DZR المتخصصة، وتركيبة السبائك مستقرة. إنه يقاوم إزالة الزنك وترشيح المواد الضارة أثناء تدفق المياه على المدى الطويل، ويلبي معايير أنظمة أنابيب مياه الشرب.
يتم تدوير أخاديد الغلق وأسطح التلامس بدقة وصقلها عبر CNC، مما يضمن تفاوتات مشددة وملاءمة محكمة للأنبوب وحلقة الختم، وبالتالي تقليل خطر التسرب من الناحية الهيكلية.
يقاوم السطح الأملس والمسطح للمادة الأساسية النحاسية التصاق الترسبات الكلسية والشوائب؛ فهو يتحمل التعرض طويل الأمد للمياه الساخنة المنزلية ووسائط التدفئة، ويقاوم الأكسدة والتآكل حتى في البيئات الرطبة مثل أعمدة الأنابيب.
يتميز بحلقة EPDM مدمجة عالية المرونة ومقاومة لدرجات الحرارة القصوى وشيخوخة المواد؛ إنها مناسبة لإمدادات المياه وأنظمة التدفئة الأرضية التي تتضمن التدوير الحراري، مما يضمن عدم تصلب أو تشقق على المدى الطويل.
تعمل حلقة الختم الموجودة في نهاية الضغط على سد الفجوة مقابل الأنبوب، في حين أن هيكل الختم المطابق في صامولة الاتحاد المركزية يخلق حاجزًا ثانويًا، مما يمنع التسرب حتى أثناء تقلبات ضغط الماء.
تستوعب حلقة الختم المرنة للغاية عمليات الإزاحة البسيطة الناتجة عن التمدد الحراري والانكماش، مما يمنع بشكل فعال فجوات التسرب أثناء تقلبات درجات الحرارة.
يتم تجنب اللحام تماما؛ لا يتطلب الأمر أي عمل ساخن في الموقع، مما يقلل من خطر اشتعال الشرر في المواد العازلة أو الديكورية، مما يجعله آمنًا للعمل في مساحات السقف المغلقة والديكورات الداخلية الجاهزة.
يتم إكمال توصيلات الأنابيب باستخدام أدوات الضغط المتوافقة مع معايير الصناعة؛ تسمح هذه العملية بتشغيل شخص واحد والتجميع السريع في كل نقطة، مما يقلل بشكل فعال من ساعات العمل والتكاليف لمشاريع التدفئة والتهوية وتكييف الهواء السكنية والتجارية واسعة النطاق.
تأتي نهايات الضغط مع حلقات إغلاق مدمجة، مما يلغي الحاجة إلى شراء عناصر منفصلة مثل شريط PTFE أو مانع التسرب، وبالتالي تقليل تنوع المواد اللازمة لشراء وتسهيل إدارة المخزون.
مجهزة بصمولة اتحادية قابلة للتدوير في المركز، تسمح التركيبات بفصل خط الأنابيب ببساطة عن طريق فك الصامولة أثناء الصيانة أو التعديل أو استبدال الجزء. وهذا يلغي الحاجة إلى قطع الأنبوب، وبالتالي منع هدر المواد.
لا تؤدي عملية التجميع والتفكيك إلى إتلاف أقسام الأنابيب التي تم تأمينها بالفعل عن طريق الضغط. بمجرد اكتمال التعديلات، يمكن استعادة خط الأنابيب ببساطة عن طريق إعادة توصيل الأطراف وشد صامولة الربط، مما يقلل بشكل كبير من الوقت المطلوب للعمل اللاحق.
تضمن الخيوط المصنعة بدقة قوة شد مثالية. يمكن للمشغلين تقييم ملاءمة الختم بشكل بديهي، وتجنب مشكلات التثبيت مثل التسربات الناتجة عن عدم إحكام الربط بشكل كافٍ أو الخيوط المقطوعة الناتجة عن الإفراط في الربط.
لا يمكن فصل تركيبات الضغط المدمجة القياسية بمجرد تجعيدها، مما يتطلب قطع الأنابيب للصيانة أو التعديل. في المقابل، تتميز تركيبات النحاس المضغوطة بمركز قابل للفصل، مما يسمح بالتفكيك دون إتلاف الأنبوب الأصلي وتقليل هدر المواد.
تتطلب التعديلات التقليدية قطع الأنابيب، وشراء تركيبات جديدة، وإعادة تجعيدها، مما يؤدي إلى هدر العمالة والمواد. يتطلب نموذج الاتحاد فقط فك الصمولة للتفكيك وإعادة التجميع، مما يلغي تكاليف المواد الإضافية.
تعتبر النقابات الملولبة مرهقة في التثبيت وعرضة للتسربات، في حين لا يمكن صيانة التركيبات المضغوطة المدمجة. يدمج هذا المنتج مزايا كلا الهيكلين: كفاءة التثبيت الأولية تتوافق مع تركيبات الضغط القياسية، في حين أن سهولة التفكيك وإعادة التجميع تتجاوز بكثير تلك التي توفرها المكونات التقليدية التي يتم ضغطها.
يعد تعديل أو تفكيك خطوط الأنابيب القياسية أمرًا معقدًا، وغالبًا ما يتطلب تفكيك أقسام متعددة لتحديد موقع التسرب. يسمح هيكل الاتحاد بالتفكيك المستهدف لقسم الأنابيب المعيب فقط، مما يتيح إجراء صيانة دقيقة وتوفير الوقت والجهد.
مناسبة لمياه الصنبور السكنية المخفية وأنابيب الماء الساخن المنزلية. مصنوعة من النحاس الآمن والصديق للبيئة والمقاوم للتحلل؛ يسهل هيكل الاتحاد سهولة صيانة واستبدال سخانات المياه وصمامات الزاوية.
مناسبة لحلقات دوران التدفئة تحت الأرضية في المنازل والمساحات التجارية. يقاوم سوائل التسخين ذات درجة الحرارة العالية ويسمح بالتركيب السهل في المساحات الضيقة (مثل أعمدة الأنابيب)؛ يتيح تنظيف النظام دون الحاجة إلى قطع الأنابيب.
مناسبة لأنابيب المصنع التي تحمل المياه العذبة في درجة الحرارة المحيطة أو السوائل المتداولة ذات الضغط المنخفض. المواد الأساسية المقاومة للتآكل تستوعب الوسائط الصناعية القياسية؛ يسمح بالتجميع والتفكيك المريح أثناء إعادة تجهيز المعدات.
قبل الإنتاج، تخضع القضبان النحاسية وحلقات الختم EPDM لاختبارات التركيب والمتانة؛ يتم رفض المواد دون المستوى المطلوب للقضاء على مخاطر الجودة في المصدر.
تخضع كل دفعة لاختبار ضغط الانفجار، والتحقق من عزم دوران الصمولة الموحدة، واختبارات تقادم مقاومة التسرب الدورية طويلة الأجل لفحص العيوب مثل فشل الختم أو مقاومة الضغط غير الكافية.
تتم أرشفة سجلات فحص المواد الخام وتقارير اختبار المنتج النهائي وأرقام دُفعات الإنتاج بشكل منهجي، مما يتيح إمكانية تتبع جودة دورة الحياة الكاملة بدءًا من معالجة المواد الخام وحتى الشحن النهائي.
ج: تعمل أداة التوصيل القياسية المضغوطة المكونة من قطعة واحدة على إنشاء اتصال دائم وصلب. بمجرد تركيبه، لا يمكن تفكيكه دون قطع الأنبوب - مما يجعل أي صيانة مستقبلية، أو تعديل النظام، أو استبدال المكونات مكلفًا ويستغرق وقتًا طويلاً. يجمع تركيب الاتحاد الملائم للضغط بين نفس التركيب السريع الخالي من اللحام مع اتحاد مركزي قابل للفصل. فهو يسمح لك بفصل خط الأنابيب ببساطة عن طريق فك صامولة التوصيل - دون قطع الأنبوب أو إتلافه. وهذا يقلل بشكل كبير من هدر المواد وتكاليف العمالة للصيانة المستقبلية أو التعديلات التحديثية أو توسيعات النظام.
ج: نعم. يتميز الاتحاد بهيكل إغلاق EPDM مزدوج الطبقة وعالي المرونة مصمم خصيصًا لتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC). لقد اجتاز اختبارات التدوير الحراري واختبارات مقاومة التسرب في المصنع، مما يحاكي عقودًا من دوران الماء الساخن. يتكيف الختم مع تمدد الأنابيب وانكماشها الناتج عن تقلبات درجات الحرارة - مما يمنع الفجوات أو التسربات - بينما تضمن الخيوط الموحدة المُشكَّلة بدقة قوة شد متسقة، مما يزيل خطر التسرب البطيء بمرور الوقت.
ج: مع وصلة الضغط القياسية المكونة من قطعة واحدة، تتطلب أي صيانة أو تعديل قطع الأنبوب عند الوصلة، وإزالة التركيبة القديمة، وإعداد نهاية أنبوب جديدة، وإعادة تجعيد التركيبة الجديدة - وهي عملية تستهلك الوقت والمواد. مع وصلة التوصيل هذه، يمكنك ببساطة فك صامولة الوحدة المركزية لفصل الاتصال. بعد الانتهاء من الصيانة أو التعديل، تقوم بإعادة توصيل الصامولة وإعادة ربطها. تستغرق العملية بأكملها دقائق، ولا تتطلب قطع غيار، وتحافظ على طول الأنبوب الأصلي. ويترجم هذا إلى توفير كبير في تكاليف المواد وساعات العمل طوال عمر النظام.
ج: نعم، إنه متوافق تمامًا. تم توحيد نهايات الضغط لتناسب كلاً من الأنابيب النحاسية والفولاذ المقاوم للصدأ ذات الجدران الرقيقة - وهما أكثر مواد الأنابيب المعدنية شيوعًا المستخدمة في السباكة السكنية، والتدفئة تحت الأرضية، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) التجارية. يلغي هذا التوافق المزدوج الحاجة إلى تخزين تركيبات مختلفة لمواد الأنابيب المختلفة، مما يبسط إدارة المخزون للمقاولين وتجار الجملة. بالنسبة لكل من التركيبات الجديدة ومشاريع التجديد، يغطي هذا الطراز ذو التركيب الفردي احتياجات الاتصال الخاصة بك بغض النظر عن مادة الأنابيب.
ج: نعم. تم تصميم النحاس DZR (المقاوم لإزالة الزنك) خصيصًا لمقاومة عملية إزالة الزنك - حيث يتسرب الزنك من النحاس القياسي بمرور الوقت عند تعرضه لظروف مياه قاسية - مما قد يؤدي إلى تسرب الثقب والفشل المبكر. تم تصنيع هذا التركيب من نحاس DZR عالي النقاء، مما يضمن تكوين ثابت للمواد ويمنع تسرب المواد الضارة أثناء تدفق المياه على المدى الطويل. إنه يتوافق تمامًا مع معايير سلامة مياه الشرب، مما يجعله خيارًا موثوقًا وآمنًا لأنظمة مياه الشرب السكنية.
ج: على الرغم من أن سعر الشراء الأولي لهذه التركيبة الموحدة أعلى قليلاً من أداة التوصيل القياسية المكونة من قطعة واحدة، إلا أن إجمالي تكلفة المشروع على مدار دورة حياة النظام أقل بشكل ملحوظ. تتطلب التركيبات القياسية المكونة من قطعة واحدة قطع التركيبات واستبدالها لكل حدث صيانة أو تعديل - مما يؤدي إلى تكبد تكاليف المواد للتركيبات الجديدة وتكاليف العمالة للقطع والتحضير وإعادة التجعيد في كل مرة. هذا التركيب النقابي يلغي هذه التكاليف المتكررة. بالنسبة للمشاريع ذات التعديلات المستقبلية المتوقعة، أو متطلبات الصيانة الدورية، أو الأنابيب ذات القيمة العالية حيث يكون الحفاظ على طول الأنبوب أمرًا بالغ الأهمية، فإن وفورات تكلفة دورة الحياة تجعل هذا الاتحاد مناسبًا للخيار الأكثر اقتصادا على المدى الطويل.
