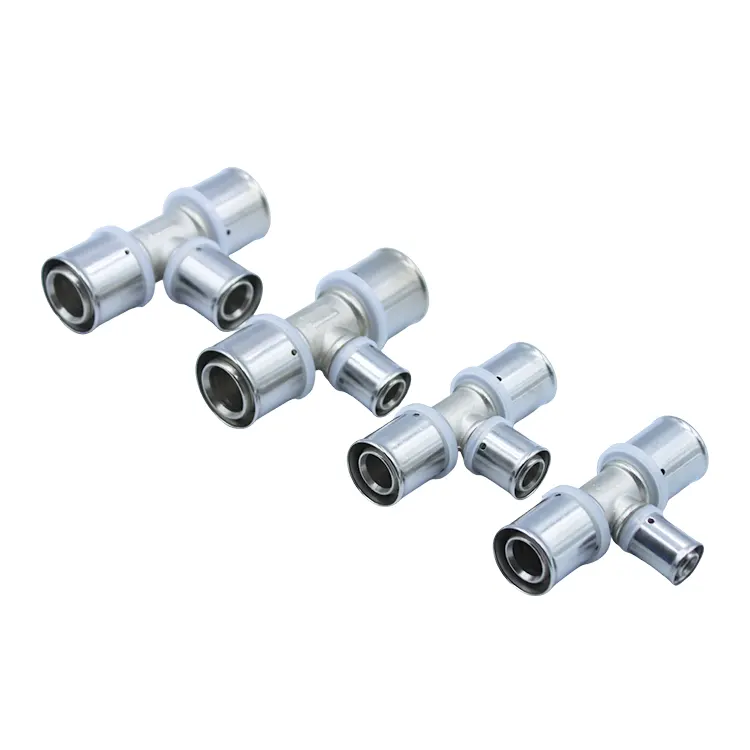

تعتبر وصلة الضغط النحاسية ذات الضغط المنخفض عبارة عن وصلة أنابيب متخصصة ثلاثية الاتجاهات مصممة خصيصًا لسيناريو تحويل الأنابيب وتغيير القطر. إنه مصنوع من النحاس عالي النقاء من خلال عملية تشكيل واحدة، مع عدم وجود فجوات مشتركة في جميع أنحاء الهيكل، مما يزيل بشكل فعال خطر الارتخاء. إنها تعتمد تقنية اتصال ضغط غير لحام ناضجة، ولا تتطلب أي مواد مساعدة للتنصت أو اللحام أو الختم، وهي مناسبة للتجميع السريع في الموقع.
مجهزة بهيكل إغلاق عالي الأداء، يمكنها تحمل تقلبات الضغط المتكررة في نظام الأنابيب، والحفاظ على إغلاق الأنابيب وعدم التسرب لفترة طويلة. لقد تم تحسين هيكل قناة التدفق الداخلي، مما يضمن التدفق السلس للسوائل، وانخفاض انخفاض الضغط، وفي نفس الوقت، فإنه يأخذ أيضًا في الاعتبار مقاومة التآكل وخصائص مكافحة الشيخوخة. يمكن أن تتكيف مع بيئات الأنابيب المعقدة المختلفة وتتوافق مع مواد الأنابيب السائدة مثل الأنابيب النحاسية وأنابيب الفولاذ المقاوم للصدأ.
|

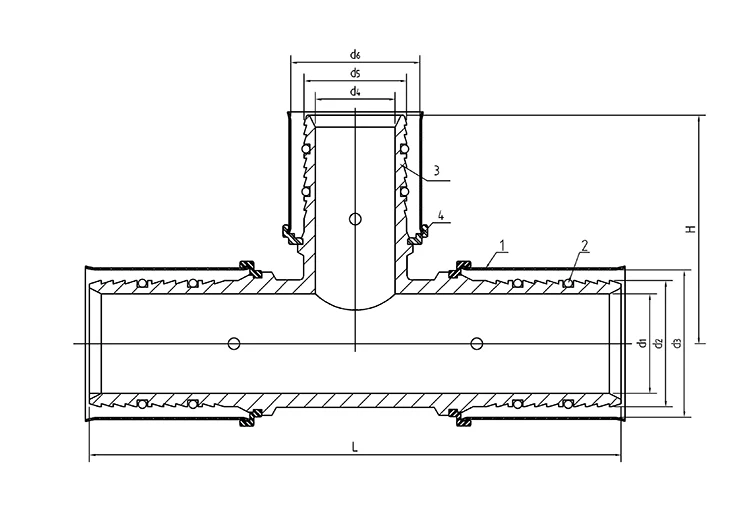

حجم المنتج |
أنابيب الألومنيوم البلاستيكية المركبة T |
د1 |
د2 |
د3 |
د4 |
د5 |
د6 |
L |
H |
مواد المنتج |
|||
|
25/25 ملم – 16 ملم |
2.5/2.0 ملم |
15.0 |
19.80 |
25.5 |
7.5 |
11.80 |
16.5 |
92.2 |
42 |
CW617 |
بي |
SUS304 |
إبدم |
|
25/25 ملم – 20 ملم |
2.5/2.0 ملم |
15.0 |
19.80 |
25.5 |
10.5 |
15.80 |
20.5 |
95.3 |
42.5 |
||||
|
32/32 ملم – 20 ملم |
3.0/2.0 ملم |
20.0 |
25.75 |
32.5 |
10.5 |
15.80 |
20.5 |
98.3 |
45.5 |
||||
|
32/32 ملم – 25 ملم |
3.0/2.5 ملم |
20.0 |
25.75 |
32.5 |
15.0 |
19.80 |
25.5 |
102.8 |
52.9 |
||||
|
40/40 ملم – 20 ملم |
4.0/2.0 ملم |
25.0 |
31.75 |
40.5 |
10.5 |
15.80 |
20.5 |
123 |
48.5 |
||||
|
40/40 ملم – 25 ملم |
4.0/2.5 ملم |
25.0 |
31.75 |
40.5 |
15.0 |
19.80 |
25.5 |
127.6 |
55.9 |
||||
|
40/40 ملم - 32 ملم |
4.0/3.0 ملم |
25.0 |
31.75 |
40.5 |
20.0 |
25.75 |
32.5 |
133.6 |
57.4 |
||||
|
50/50 ملم – 16 ملم |
4.5/2.0 ملم |
34.0 |
40.75 |
50.5 |
7.5 |
11.80 |
16.5 |
125.1 |
52.5 |
||||
|
50/50 ملم – 20 ملم |
4.5/2.0 ملم |
34.0 |
40.75 |
50.5 |
10.5 |
15.80 |
20.5 |
128.1 |
53 |
||||
|
50/50 ملم – 25 ملم |
4.5/2.5 ملم |
34.0 |
40.75 |
50.5 |
15.0 |
19.80 |
25.5 |
132.6 |
60.4 |
||||
|
50/50 ملم – 32 ملم |
4.5/3.0 ملم |
34.0 |
40.75 |
50.5 |
20.0 |
25.75 |
32.5 |
135.6 |
61.9 |
||||
|
50/50 ملم – 40 ملم |
4.5/4.0 ملم |
34.0 |
40.75 |
50.5 |
25.0 |
31.75 |
40.5 |
138.6 |
74.3 |
||||
|
63/63 ملم – 25 ملم |
6.0/2.5 ملم |
42.0 |
50.75 |
63.5 |
15.0 |
19.80 |
25.5 |
184.4 |
64.9 |
||||
|
63/63 ملم - 32 ملم |
6.0/3.0 ملم |
42.0 |
50.75 |
63.5 |
20.0 |
25.75 |
32.5 |
190.4 |
66.4 |
||||
|
63/63 ملم – 40 ملم |
6.0/4.0 ملم |
42.0 |
50.75 |
63.5 |
25.0 |
31.75 |
40.5 |
196.4 |
78.8 |
||||
|
63/63 ملم – 50 ملم |
6.0/4.5 ملم |
42.0 |
50.75 |
63.5 |
34.0 |
40.75 |
50.5 |
205.4 |
81.3 |
||||
تتبنى تي شيرتات الضغط النحاسي المخفف طريقة معالجة متكاملة للتصنيع الشامل، مما يلغي الحاجة إلى التجميع المنفصل. تم دمج التركيبات ثلاثية الاتجاهات بشكل محكم وثابت ككل، دون أي مخاطر هيكلية مثل المفاصل السائبة أو تسرب المياه من خلال الفجوات. تم تعزيز الاستقرار العام بشكل ملحوظ.
توفر المادة الأساسية النحاسية عالية النقاء جنبًا إلى جنب مع عملية التصنيع المتكاملة قوة ميكانيكية ممتازة. يمكنه تحمل تأثير ضغط الماء لخط الأنابيب، وتآكل الوسط، والضغط الخارجي الطفيف. من غير المحتمل أن تتشوه أو تتشقق خلال فترة طويلة من التشغيل.
يمكن للهيكل ثلاثي الأبعاد الحصري ذو القطر المتغير أن يحقق في نفس الوقت وظائف تحويل خط الأنابيب وانتقال القطر. لا يتطلب استخدام مكونات محول متعددة، مما يبسط تخطيط خط الأنابيب ويقلل نقاط التسرب.

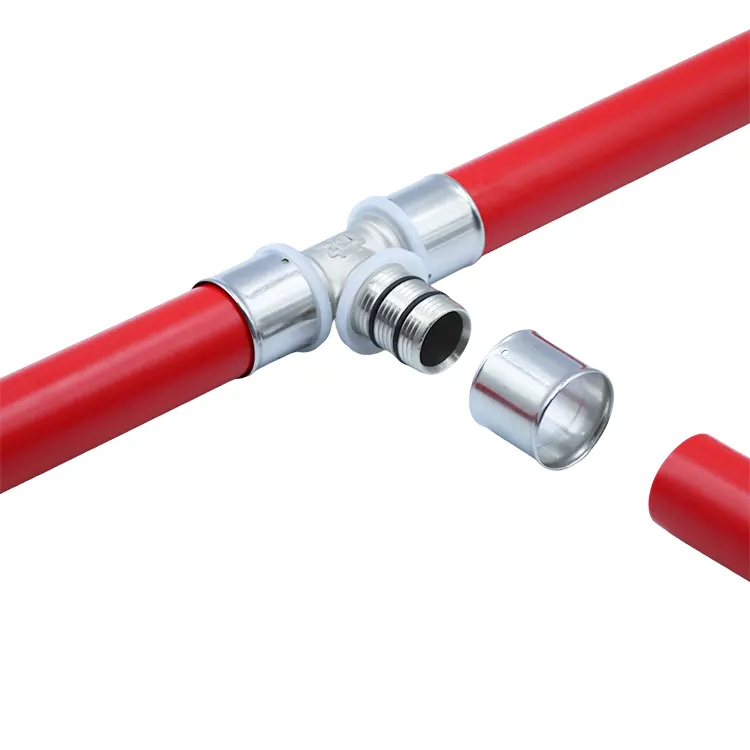

تخلص من الإجراءات التقليدية مثل اللحام والخيوط وشريط التغليف. باستخدام أدوات الضغط القياسية، يمكن إكمال الاتصال مباشرة، مما يزيل تمامًا مخاطر السلامة الناتجة عن البناء باللهب المكشوف ومناسب لسيناريوهات البناء المغلقة المغلقة.
هيكل اتصال الضغط القياسي، المتوافق مع عمليات التثبيت السريعة في مواقع البناء، يقلل بشكل كبير من فترة مد خطوط الأنابيب، ويقلل بشكل فعال من تكاليف العمالة، وهو مناسب لمشاريع البناء المجمعة.
تتميز منافذ الضغط بمواصفات موحدة، ويمكن توصيلها بثبات مع مادتين رئيسيتين من مواد الأنابيب الهندسية - الأنابيب النحاسية والأنابيب الفولاذية المقاومة للصدأ. يمكن أن يكون تركيب خطوط الأنابيب الجديدة وتجديد خطوط الأنابيب القديمة متوافقًا بشكل مباشر.
تم تجهيز تي شيرت تقليل الضغط النحاسي بحشوات إغلاق خاصة عالية الجودة، مما يحقق دقة عالية في التركيب والمرونة المستقرة. لقد تم تحسينه خصيصًا لتقلبات الضغط المتكررة ودورة درجة الحرارة في خطوط الأنابيب، مما يضمن عدم التسرب أثناء التشغيل على المدى الطويل.
تمت معالجة السطح النحاسي بدقة، ويتميز بخصائص مقاومة للتآكل، ومضادة للصدأ، ومضادة للشيخوخة. يمكن أن يتحمل التآكل الرطب والمتوسط في بيئات خطوط الأنابيب المعقدة وهو مناسب للتشغيل المستمر طوال العام.
مع أداء الضغط المستقر ونطاق درجة الحرارة الواسع، فإنه يمكنه الحفاظ على التشغيل المستقر على المدى الطويل في ظروف التشغيل المختلفة مثل إمدادات المياه المنزلية، التدفئة المركزية، ونقل السوائل الصناعية. لديها القدرة على التكيف قوية للغاية مع ظروف التشغيل.
تم تحسين البنية الداخلية من خلال ميكانيكا الموائع. الجدران الداخلية ناعمة ومسطحة، مما يقلل من مقاومة تدفق السوائل ويقلل من فقدان الضغط في خط الأنابيب.
زاوية الاتصال الثلاثي معقولة، مما يضمن التدفق السلس للوسط. لن يكون هناك أي اضطرابات محلية، أو تراكم للمياه، أو تراكم للغاز، مما يضمن دوران المياه الموحد والمستقر وتوصيل الغاز لنظام خطوط الأنابيب بأكمله.
يقلل الهيكل ذو المقاومة المنخفضة من حمل التشغيل للمضخات ومعدات مصدر الهواء. الاستخدام طويل المدى يمكن أن يقلل بشكل فعال من استهلاك الطاقة لأنظمة التدفئة والتهوية وتكييف الهواء وأنظمة السوائل، مما يعزز تأثير توفير الطاقة للمشروع.
بالنسبة للأنابيب النحاسية وأنابيب الفولاذ المقاوم للصدأ ذات الجدران الرقيقة، يجب اختيار الموصلات القياسية ذات القطر المتغير ذات القطر المتغير من هذا الطراز. ليست هناك حاجة إلى وصلات محول، كما أن مطابقة الواجهة عالية، مما يزيل مشكلة المحاذاة الخاطئة والتسرب.
بالنسبة لإمدادات المياه المنزلية وأنظمة المياه الساخنة المنزلية، ينبغي اختيار النماذج القياسية العادية؛ بالنسبة لخطوط الأنابيب ذات درجة الحرارة العالية للتدفئة المركزية وخطوط الأنابيب التجارية ذات تقلبات الضغط الكبيرة، يجب طلب النماذج المختومة والمعززة مسبقًا.
بالنسبة للمساحات المخفية والضيقة مثل الأسقف وأعمدة الأنابيب، يجب اختيار النماذج المدمجة والمتكاملة، والتي تكون ملائمة للتركيب ولها معدل فشل منخفض. بالنسبة لمشاريع البناء المكشوفة، يمكن اختيار مواصفات القطر العادي مباشرة للبناء الموحد على دفعات.
مناسبة لتحويل خطوط أنابيب المياه لكامل المنزل وتعديل قطر الأنابيب الفرعية في المباني السكنية، مع سلامة الختم وعدم وجود تلوث ثانوي، ومناسبة لتشغيل خطوط الأنابيب المخفية على المدى الطويل.
مناسبة لتحويل خطوط أنابيب التدفئة المركزية وتعديل القطر في المناطق السكنية والمباني التجارية ومباني المكاتب، مع مقاومة درجة الحرارة والضغط، وخصائص مقاومة الشيخوخة، ومناسبة للتشغيل المتكرر في ظل ظروف باردة ودافئة متناوبة.
مناسب لتحويل خطوط الأنابيب وتعديل قطر نقل السوائل التقليدي في المصانع، مع مقاومة للتآكل ومقاومة للتآكل، وقادر على التعامل مع الوسائط الصناعية وبيئات العمل المعقدة.
تخضع كل دفعة من تي شيرتات الضغط النحاسي المخفض لاختبار ضغط الانفجار والتحقق من منع تسرب ضغط الضغط العالي، وفحص عيوب الجودة مثل عدم كفاية قدرة تحمل الضغط وفشل الختم، لضمان الاستقرار في ظروف الضغط العالي.
يتم فحص كل قطعة للتأكد من حجم المنفذ، وتحمل قطر الأنبوب، ودقة زاوية المحول لضمان تركيب ضغط دقيق والتصاق مادة الأنبوب بإحكام، وتجنب انحرافات تكيف التثبيت.
يتم تسجيل جميع البيانات من التحقق من المواد الخام ومعالجتها وتشكيلها واختبار المنتج النهائي بشكل موحد والاحتفاظ بها طوال العملية، مما يتيح إمكانية التتبع الكامل من المواد الخام إلى الشحن وضمان جودة يمكن التحكم فيها والتحقق منها.
يمكننا تقديم شهادات المواد وتقارير فحص الجودة للمنتجات النهائية ووثائق تتبع الدفعات وشهادات المنشأ الرسمية في وقت واحد، مما يلبي متطلبات قبول المشروع المحلي والتخليص الجمركي في الخارج.
تقديم اختيار خطوط الأنابيب، وإرشادات تركيب الضغط، وإرشادات التكيف مع حالة التشغيل، مما يمنع بشكل فعال التسرب والتحويل غير الطبيعي الناجم عن التثبيت غير المناسب أو الاختيار غير المتطابق أثناء عملية التثبيت.
بالنسبة لمشاريع الدفعات الخارجية والمحلية، فإننا نقدم متابعة مستمرة لما بعد البيع، ونلبي على الفور الاحتياجات المختلفة مثل تشغيل خطوط الأنابيب، واستبدال المكونات، وتجديد الدفعة، مما يضمن التنفيذ المستقر للمشاريع.
ج: تحتوي الوصلات التقليدية ثلاثية الاتجاهات على العديد من المفاصل، وبنية معقدة، وتشكل خطر الحريق. فهي عرضة للتخفيف والتسرب مع مرور الوقت. يتميز هذا المنتج بهيكل متكامل دون أي مشاكل مشتركة. يمكن تركيبه بدون لحام أو تثبيت، وهو فعال وآمن. إنها تتميز بمقاومة تدفق منخفضة وختم طويل الأمد، مما يجعلها أكثر ملاءمة للبناء الحديث المكرر والمشاريع الهندسية الموحدة.
ج: لا، لقد خضع المنتج لاختبارات التفجير بالضغط العالي وتقلبات الضغط المتكررة. إنها مجهزة بهيكل إغلاق عالي الأداء، والذي يمكنه التكيف مع التغيرات في ضغط خط الأنابيب. حتى في ظل الظروف المتناوبة طويلة الأمد، فإنه يحافظ على إغلاق محكم وليس لديه أي مخاطر للتسرب.
ج: إنه متوافق تمامًا. تتوافق منافذ الضغط القياسية مع الأنابيب النحاسية السائدة وأنابيب الفولاذ المقاوم للصدأ ذات الجدران الرقيقة المتوفرة في السوق. يمكن استخدامها بشكل طبيعي لتجديد خطوط الأنابيب القديمة والجديدة بالإضافة إلى البناء الذي يتضمن مواد أنابيب مختلطة.
ج: نعم. المادة الأساسية النحاسية للمنتج مقاومة للتآكل والشيخوخة، ولها قوة هيكلية عالية، ويمكن أن تتحمل الظروف المعقدة مثل التآكل المتوسط، والصدأ الرطب، وما إلى ذلك. إنها مناسبة للتشغيل طويل الأمد لخطوط أنابيب السوائل الصناعية التقليدية.
