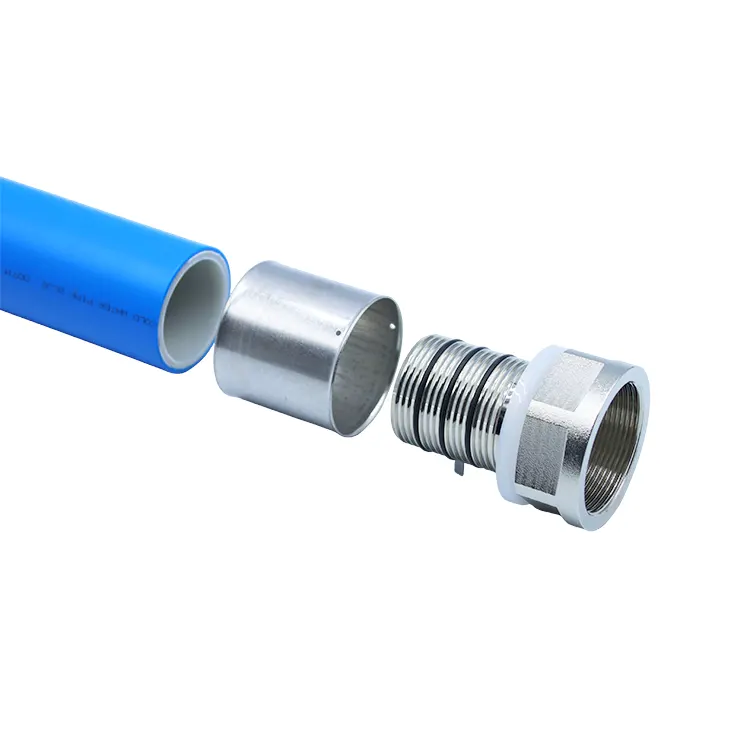

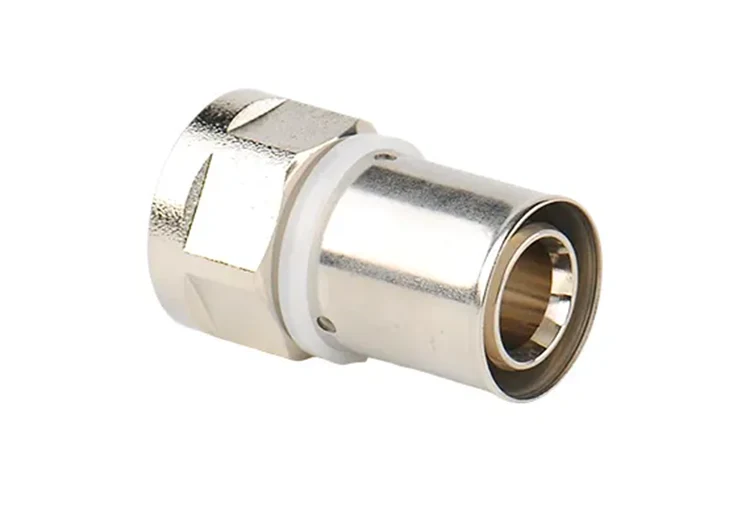

هذا الموصل النحاسي ذو الخيط الأنثوي هو تركيب انتقالي محسّن يدمج منفذ ضغط قياسي مع هيكل خيط داخلي دقيق. إنه يلغي الحاجة إلى محولات إضافية، مما يتيح اتصالات سلسة بين الأنابيب النحاسية أو الفولاذ المقاوم للصدأ ومكونات السباكة المختلفة.
يتميز الموصل المصنوع من نحاس DZR المطروق بمكونات أساسية تم تصنيعها بدقة عبر CNC ويستخدم حلقات إغلاق EPDM مقاومة لدرجات الحرارة العالية. تخلق عملية الضغط البارد ختمًا آمنًا ومغلقًا يتحمل تقلبات التشغيل ويمنع التسربات. التثبيت آمن وفعال - لا يتطلب أي عمل ساخن أو لحام - ويتناسب التصميم المدمج بسهولة مع المساحات الضيقة أو المخفية. إنه متعدد الاستخدامات للغاية، ومناسب لأنظمة تنقية المياه السكنية، والتدفئة المركزية، وأنابيب السوائل الصناعية ذات الضغط المنخفض، مما يجعله خيارًا مثاليًا لكل من التركيبات الجديدة ومشاريع التجديد.
|

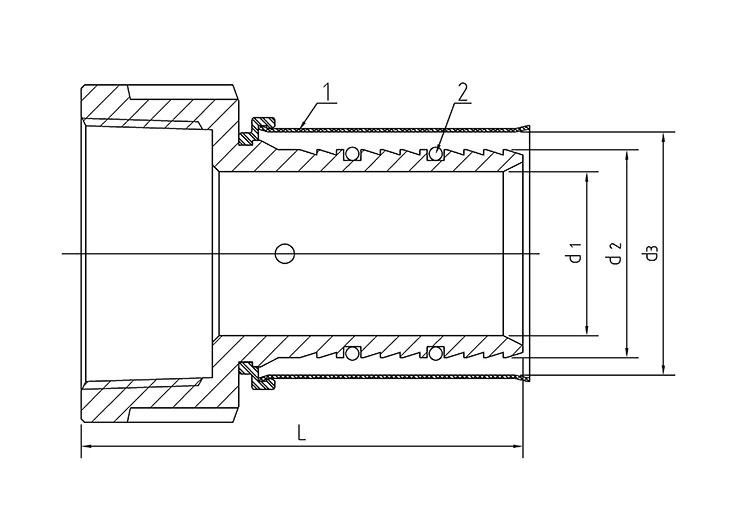

حجم المنتج |
أنابيب الألومنيوم البلاستيكية المركبة T |
د1 |
د2 |
د3 |
L |
خيط الأنابيب |
مواد المنتج |
|||
|
16 ملم - 1/2 فهرنهايت |
2.0 ملم |
7.5 |
11.80 |
16.5 |
42.5 |
جي/PT/معاهدة عدم الانتشار |
CW617 |
بي |
SUS304 |
إبدم |
|
20 ملم -1/2 فهرنهايت |
2.0 ملم |
10.5 |
15.80 |
20.5 |
42.5 |
|||||
|
25 ملم - 3/4 فهرنهايت |
2.5 ملم |
15.0 |
19.80 |
25.5 |
51.4 |
|||||
|
32 مم - 1 بوصة فهرنهايت |
3.0 ملم |
20.0 |
25.75 |
32.5 |
52.4 |
|||||
|
40 ملم - 1-1/4 بوصة فهرنهايت |
4.0 ملم |
25.0 |
31.75 |
40.5 |
67.3 |
|||||
|
50 مم - 1-1/2 بوصة فهرنهايت |
4.5 ملم |
34.0 |
40.75 |
50.5 |
72.8 |
|||||
|
63 ملم - 2 بوصة فهرنهايت |
6.0 ملم |
42.0 |
50.75 |
63.5 |
95.7 |
|||||
مصنوعة من قضبان نحاسية عالية الجودة ومقاومة للتآكل، المادة كثيفة وموحدة. إنه يمنع بشكل فعال إزالة الزنك والصدأ المرتبط بتدفق المياه على المدى الطويل، ويلبي معايير السلامة لأنابيب مياه الشرب، وهو مناسب للتشغيل المستمر على المدى الطويل.
يتم تصنيع ملفات تعريف الخيوط وأخاديد الختم ومناطق إدخال الأنابيب بدقة باستخدام تقنية CNC. وهذا يضمن تفاوتات متسقة في الأبعاد، وتفاعلًا دقيقًا للخيط، وختمًا محكمًا للضغط، مما يزيل فجوات التجميع على مستوى التصنيع.
تخضع كل من المواد الخام والمنتجات النهائية لاختبارات صارمة ضد التآكل والشيخوخة. يتحمل الموصل البيئات المعقدة - مثل أعمدة الأنابيب الرطبة، والتدوير الحراري، وتآكل السوائل - حيث يقاوم الأكسدة، والقشور، والأضرار الهيكلية على المدى الطويل.
يدمج اتصال الضغط المناسب والتكيف الملولب الأنثوي في وحدة واحدة، مما يلغي الحاجة إلى أجزاء تركيب متعددة، ويقلل عدد المفاصل، ويقلل بشكل كبير من نقاط التسرب المحتملة.
تتميز بخيوط أنثوية موحدة تتصل مباشرة بالمعدات الملولبة الشائعة - مثل الصمامات وعدادات المياه ووحدات التدفئة الأرضية - دون الحاجة إلى أجزاء مخصصة، مما يضمن قدرًا أكبر من التوافق عند الشراء والتركيب.
يوفر الهيكل الانسيابي والمدمج المساحة ويتناسب بشكل مثالي مع مناطق التثبيت المقيدة، مثل تجاويف الجدران المدمجة، وألواح السقف، وأعمدة الأنابيب الضيقة.
يستخدم حلقة إغلاق EPDM مخصصة مقاومة لدرجات الحرارة العالية، والتشوه، والشيخوخة؛ إنه يقاوم دوران الماء الساخن للتدفئة تحت الأرضية والتدوير الحراري (التناوب الساخن / البارد) دون تصلب أو تشقق.

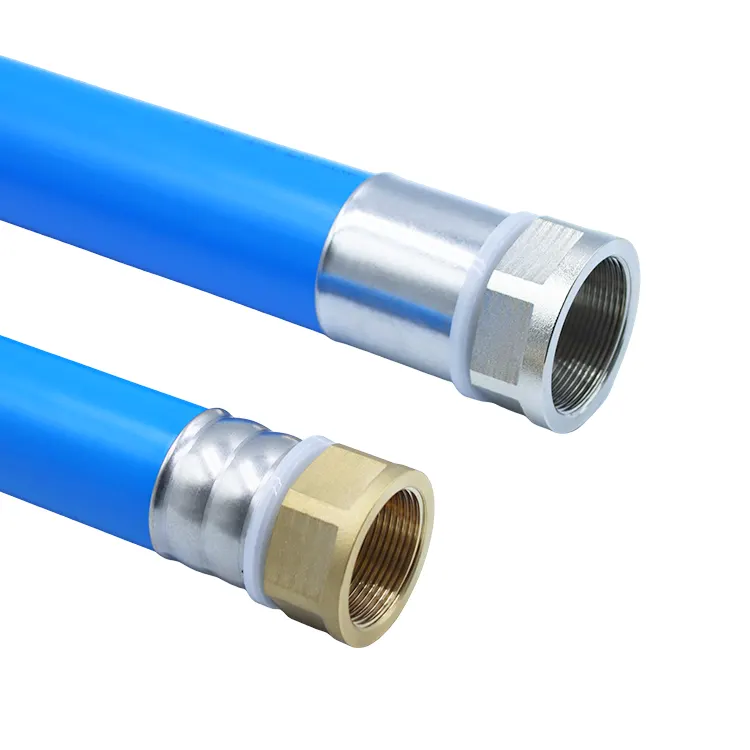

يخلق التشكيل القياسي بالضغط البارد رابطًا محكمًا ومتشابكًا بين التركيب والأنبوب والختم، مما يشكل هيكلًا آمنًا ومغلقًا يتحمل تقلبات ضغط الماء ودورات درجة الحرارة على المدى الطويل.
يعتمد على نظام حماية مزدوج يجمع بين التشابك الهيكلي وحلقة الختم؛ يلغي الحاجة إلى مواد مساعدة مثل شريط PTFE أو مادة مانعة للتسرب، مما يقلل من تكاليف المواد ويضمن استقرارًا أكثر موثوقية للختم.
تستخدم عملية الضغط بالبثق البارد طوال الوقت، مما يلغي خطوات اللحام أو اللصق التقليدية؛ لا يولد أي شرارة أو حرارة عالية، مما يجعل الموصل النحاسي المناسب للضغط مناسبًا للتجهيزات الداخلية الراقية، والغرف الميكانيكية المغلقة، والمواقع المحظورة للحريق.
متوافق مع أدوات الضغط المتوافقة مع معايير الصناعة؛ يسمح لفني واحد بإكمال التجميع بسرعة، مما يقلل بشكل كبير من وقت التثبيت لكل نقطة ويقلل بشكل فعال تكاليف العمالة للمشروعات واسعة النطاق.
البنية الموحدة والتوافق العالي يلغي الحاجة إلى تعديلات معقدة؛ عملية التثبيت بسيطة وموحدة، وتمنع بشكل فعال أخطاء المحاذاة أو مشاكل الختم الناجمة عن خطأ بشري.
مناسبة لتوصيل مياه الصنبور في المنزل بالكامل وخطوط المياه الساخنة المنزلية؛ المادة آمنة ولا تحتوي على أي ترشيح، والتركيب المخفي مستقر ومتين، مما يلبي احتياجات التشغيل طويل الأمد والصامت والخالي من التسرب في المنازل.
متوافق مع التدفئة الأرضية السكنية وأنابيب التدفئة المركزية التجارية المتصلة بالمعدات الملولبة؛ يتناسب هيكل الختم المقاوم لدرجات الحرارة العالية مع الظروف التي تنطوي على دوران طويل الأمد لدرجة الحرارة العالية ودورات توقف وبدء متكررة.
مناسبة لتوصيل خطوط المياه المبردة والساخنة في أنظمة تكييف الهواء المركزية في مباني المكاتب ومراكز التسوق؛ الهيكل مستقر مع فقدان منخفض للضغط، مما يجعله مثاليًا لأنظمة الأنابيب التجارية التي تتطلب تشغيلًا مستمرًا عالي التردد.
مناسبة لخطوط أنابيب المصانع التي تنقل المياه العذبة ذات درجة الحرارة المحيطة أو السوائل المتداولة ذات الضغط المنخفض؛ تتميز بمقاومة التآكل والتعامل مع الضغط المستقر، وتلبية معايير توصيلات الأنابيب الصناعية الخفيفة.
تتميز التركيبات الملولبة الأنثوية بخيوط داخلية للتوصيل بالصمامات أو الأدوات أو المعدات التي تنتهي بخيوط ذكرية؛ يحمي تصميم الخيط المجوف من الصدمات العرضية أو التلف. تتميز التركيبات ذات الخيوط الذكورية بخيوط خارجية للتوصيل بالتركيبات ذات الخيوط الداخلية؛ الخيوط المكشوفة أكثر عرضة للتآكل من القوى الخارجية. اختر التركيبات ذات الخيوط الأنثوية للمساحات الضيقة والمخفية؛ تعتبر التركيبات الملولبة الذكرية مناسبة لتخطيطات الأنابيب المكشوفة والمفتوحة.
توفر الخيوط الأنثوية مشاركة عميقة وتغليفًا قويًا؛ جنبًا إلى جنب مع هيكل ملائم للضغط، فإنها توفر إحكامًا شاملاً متوازنًا ومقاومة الارتخاء أثناء التدوير الحراري (الظروف الساخنة والباردة بالتناوب)، مما يجعلها مثالية للتدفئة تحت الأرضية وخطوط الأنابيب ذات درجة الحرارة العالية على المدى الطويل. تكون الخيوط الذكورة مكشوفة وعرضة للأكسدة الطفيفة في البيئات الرطبة طويلة المدى، مما يجعلها أكثر ملاءمة لخطوط أنابيب إمدادات المياه في درجة الحرارة المحيطة.
توفر الموصلات المضغوطة ذات الخيوط الأنثوية توافقًا سلسًا مع المعدات وتؤدي إلى تخطيطات أنابيب أنيقة؛ الخيوط أقل عرضة للتآكل أثناء التفكيك والصيانة. تتطلب الموصلات ذات الخيوط الذكورية مساحة أكبر للتثبيت والإزالة، وتكون الخيوط أكثر عرضة للتجريد في السيناريوهات التي تتطلب صيانة متكررة. تعتبر النماذج ذات الخيوط الأنثوية هي الخيار المفضل للمشاريع التي تتضمن تعديلات أو صيانة متكررة.
استخدم موصلات الضغط الملولبة الأنثوية للتوصيلات في نهاية خط الأنابيب (على سبيل المثال، الصمامات، وعدادات المياه، ومعدات التدفئة تحت الأرضية). استخدم موصلات الضغط الملولبة الذكورية للانتقالات الملولبة متوسطة الخط أو التوصيلات بالتركيبات الملولبة الأنثوية. يتم إعطاء الأولوية للموصلات الملولبة الأنثوية لأنظمة التسخين ذات درجة الحرارة العالية والأنابيب المخفية/المضمنة، في حين يمكن اختيار الموصلات الملولبة الذكور حسب الحاجة لخطوط إمداد المياه المكشوفة ودرجة الحرارة المحيطة.
فحص صارم لتكوين المواد الخام النحاسية ومتانة حلقة الختم قبل الإنتاج؛ يتم إجراء تحليل المواد واختبار مقاومة التآكل للتخلص من المواد الخام دون المستوى المطلوب في المصدر.
يتم إجراء فحوصات أبعاد عشوائية كل ساعة أثناء الإنتاج للتحكم بدقة في دقة الخيط وعمق الإدخال وتفاوتات الأخدود، مما يضمن الحصول على مواصفات متسقة عبر جميع دفعات المنتج.
يخضع كل منتج نهائي لاختبار محكم التسرب، واختبار أمان الضغط، واختبارات مقاومة التآكل/التقادم برذاذ الملح؛ تعمل خطوات الفحص المتعددة على التخلص من مخاطر التسرب أو الارتخاء أو التآكل.
تتم أرشفة سجلات الإنتاج وبيانات الاختبار وأرقام دُفعات المنتج بشكل دائم، مما يتيح إمكانية تتبع جودة العملية الكاملة بدءًا من المواد الخام وحتى شحن المنتج النهائي.
يأتي موصل الضغط المناسب للخيط النحاسي مع تقارير اختبار المواد، وشهادات المطابقة، وبيانات اختبار مقاومة التآكل/الشيخوخة، وشهادات المنشأ الرسمية، مما يلبي جميع متطلبات قبول المشروع المحلي والتخليص الجمركي في الخارج.
توفير إرشادات حول معايير تشغيل الضغط المناسب، وتقنيات توصيل الخيوط، وتحسين تخطيط الأنابيب لمنع مشكلات التثبيت بشكل استباقي مثل أخطاء التجميع أو فشل الختم.
توفير حلول مستهدفة في الوقت الفعلي لأخطاء التجميع ومشكلات توافق الأنابيب، وحل عوائق البناء بكفاءة لضمان التنفيذ الناجح للمشروع.
