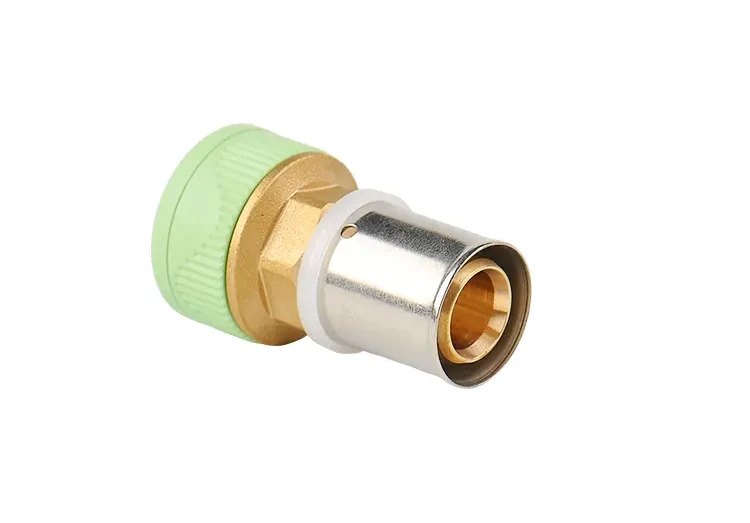

يدمج هذا التركيب تقنيتي اتصال مثبتتين في وحدة واحدة. يستخدم أحد الأطراف هيكلًا قياسيًا مناسبًا للضغط - مضغوطًا عبر أدوات متخصصة - لإنشاء ختم دائم مانع للتسرب. يتميز الطرف الآخر بتصميم توصيل سريع خالٍ من الأدوات يسمح بسهولة التفكيك وإعادة الاستخدام، مما يجعل من النحاس المضغوط الملائم والمفصل السريع مثاليًا للصيانة وتعديلات النظام المؤقتة. تم تشكيل التركيب من قطعة واحدة من نحاس DZR عالي الكثافة والخالي من الرصاص، مع أخاديد إغلاق داخلية وأسنان قفل يتم تشكيلها بدقة عبر CNC. يشتمل على حلقات دائرية EPDM مزدوجة وحلقة قفل مضادة للانزلاق من الفولاذ المقاوم للصدأ، مما يضمن حماية مستقلة مزدوجة الطبقة من التسرب في كلا الطرفين والتي تتحمل تقلبات الضغط والتدوير الحراري دون تسرب.
|

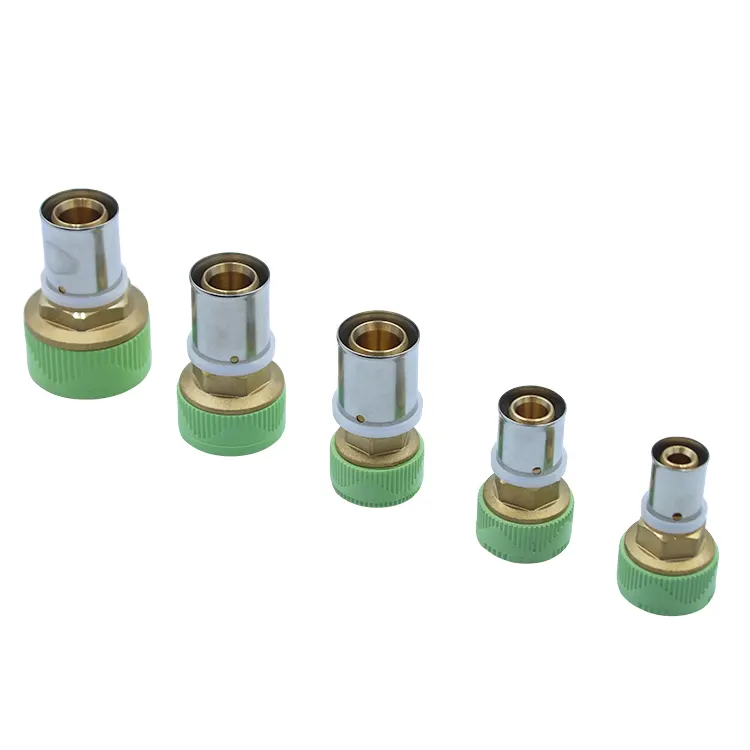

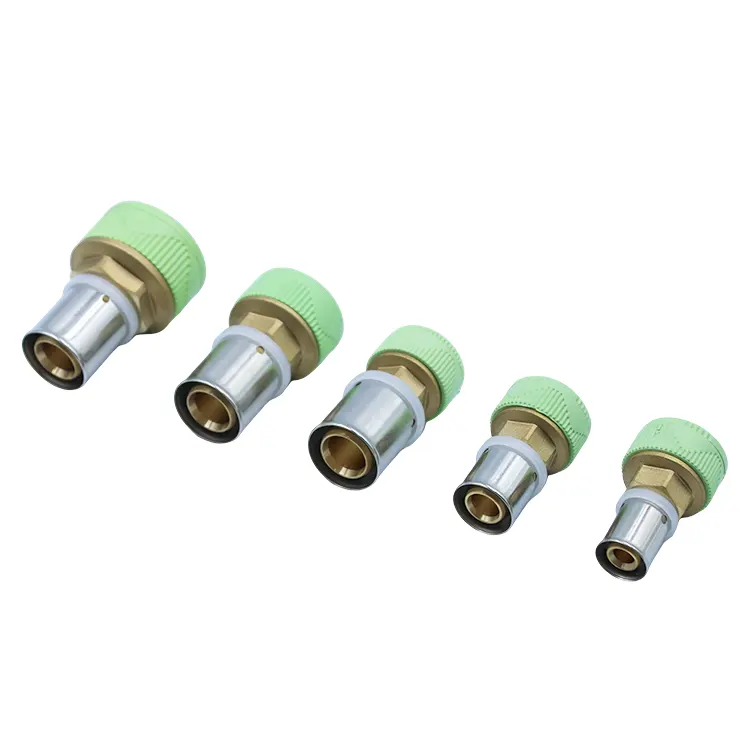

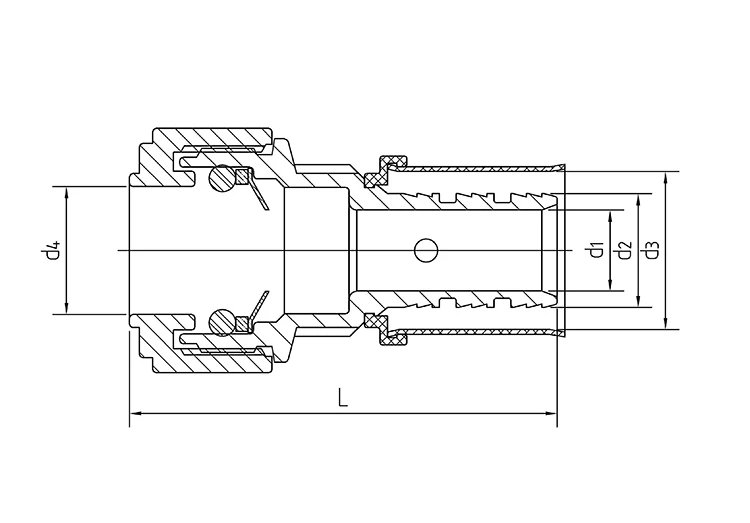

حجم المنتج |
أنابيب الألومنيوم البلاستيكية المركبة T |
د1 |
د2 |
د3 |
د4 |
L |
مواد المنتج |
|||
|
16 ملم - 16 ملم |
2.0 ملم |
7.5 |
11.80 |
16.5 |
16.5 |
56.5 |
CW617 |
بي |
SUS304 |
إبدم |
|
20 ملم - 16 ملم |
2.0 ملم |
10.5 |
15.80 |
20.5 |
16.5 |
56.5 |
||||
|
25 ملم - 16 ملم |
2.0 ملم |
15.0 |
19.80 |
25.5 |
16.5 |
64 |
||||
|
25 ملم - 20 ملم |
2.0 ملم |
15.0 |
19.80 |
25.5 |
20.5 |
66.5 |
||||
|
25 ملم – 25 ملم |
2.5 ملم |
15.0 |
19.80 |
25.5 |
25.5 |
70.8 |
||||
تم تصنيع المادة من قضبان نحاس DZR الخالية من الرصاص، وهي كثيفة وخالية من المسامية. إنه يقاوم إزالة الزنك وترشيح المواد الضارة أثناء تدفق المياه، ويلبي معايير أنابيب المياه الصالحة للشرب.
الميزات الداخلية - بما في ذلك أخاديد الغلق، وقنوات الضغط، وأسنان القفل سريعة التوصيل، ومناطق الإدخال - يتم تصنيعها بدقة عبر CNC. تضمن تفاوتات الأبعاد الضيقة المشاركة المتسقة لكل من اتصالات الضغط والاتصال السريع.
يخضع الجسم النحاسي والأختام وحلقات القفل المصنوعة من الفولاذ المقاوم للصدأ لاختبارات التآكل والشيخوخة برذاذ الملح قبل الإنتاج. إنها مقاومة للأكسدة والصدأ وتراكم القشور، حتى في أعمدة الأنابيب الرطبة أو في ظل ظروف ركوب الدراجات الحرارية.
يتميز أحد الجانبين بواجهة قياسية مناسبة للضغط. عند ضغطه باستخدام أدوات متوافقة مع معايير الصناعة، فإنه يتم تثبيته على الأنبوب لإنشاء اتصال دائم وآمن، مما يجعله مثاليًا لأقسام خطوط الأنابيب الرئيسية التي تتطلب تثبيتًا طويل الأمد دون تفكيك.
يتميز جانب التوصيل السريع بآلية قفل محملة بنابض، مما يسمح بإدخال وإزالة بدون أدوات. يمكن إعادة استخدام وصلة الضغط النحاسية المدمجة والوصلة السريعة ومناسبة لنقاط الصيانة واختبار الضغط المؤقت وتعديلات الخطوط الفرعية.
تم تجهيز كل من طرفي الضغط والتوصيل السريع بحلقات إغلاق EPDM مستقلة وعالية المرونة. يشتمل طرف التوصيل السريع على حلقة قفل إضافية مضادة للانزلاق من الفولاذ المقاوم للصدأ. يشكل كل طرف حاجزًا مانعًا للماء، مما يضمن أن فشل الختم على أحد الجانبين لا يضر بخط الأنابيب من الجانب الآخر.
تتحمل حلقات الختم EPDM درجات الحرارة القصوى وتقاوم تدهور المواد. تظل متينة ومقاومة للتصلب أو التشقق أثناء الاستخدام طويل الأمد في البيئات التي تنطوي على دوران الماء بدرجة حرارة عالية (مثل التدفئة تحت الأرضية) وإمدادات المياه الساخنة والباردة بالتناوب.
يتميز منفذ التوصيل السريع بحلقة قفل مدمجة مضادة للانزلاق من الفولاذ المقاوم للصدأ. عند إدخال الأنبوب، يتم شد الحلقة للإمساك بجدار الأنبوب بشكل آمن، مما يمنع بشكل فعال الارتخاء الناتج عن ارتفاع ضغط الماء أو اهتزازات خط الأنابيب.
يتكيف هيكل الختم ثنائي الطبقة لهذا المفصل المدمج للضغط والتوصيل السريع تلقائيًا مع التمدد الحراري والانكماش. إنه يحافظ على إغلاق محكم في ظل ظروف تقلبات الضغط المتكررة ودورات درجة الحرارة، مما يمنع مشاكل التسرب وفقدان الضغط.
تركيبات الضغط القياسية مخصصة للاتصالات الدائمة، في حين أن تركيبات التوصيل السريع مخصصة للاستخدام المؤقت، مما يتطلب من المقاولين تخزين كلا النوعين. يغطي هذا التركيب "اثنين في واحد" كلا السيناريوهين، مما يقلل من عدد SKU للمخزون ورأس المال المقيد في المخزون.
يؤدي استخدام تركيبات منفصلة لربط الأنابيب إلى زيادة عدد نقاط الاتصال، حيث يشكل كل منها خطر تسرب محتمل. يكمل هذا الهيكل المركب المتكامل الاتصال في عقدة واحدة، مما يؤدي إلى عدد أقل من المفاصل وتقليل خطر التسرب أثناء التشغيل والصيانة على المدى الطويل.
تتطلب تركيبات الضغط القياسية قطع الأنبوب للصيانة المستقبلية، مما يؤدي إلى هدر المواد، في حين أن تركيبات الضغط القياسية تكون عرضة للارتخاء في ظل ظروف الضغط العالي على المدى الطويل. يتميز هذا المنتج بوصلة رئيسية قابلة للضغط لتحقيق الاستقرار الدائم ووصلة فرعية قابلة للضغط للتفكيك غير المدمر، مما يجعله مثاليًا للمشروعات التحديثية.
يتطلب تركيب نوعين منفصلين من التركيبات سير عمل متميز وإجراءات معقدة. يكمل هذا التركيب المركب الاتصال في خطوة تجميع واحدة، مما يبسط عملية البناء ويقلل بشكل كبير من ساعات العمل للمشاريع واسعة النطاق.
لا يتطلب التثبيت أي عمل ساخن (لحام) أو مواد مانعة للتسرب/شريط PTFE. وهذا يزيل تمامًا مخاطر الحريق الناجمة عن اشتعال الشرر للمواد العازلة أو الديكورية، مما يسمح بالتشغيل الآمن في مساحات السقف المغلقة والديكورات الداخلية الجاهزة.
يتطلب طرف الضغط المناسب ضغطًا واحدًا فقط باستخدام أداة مخصصة، بينما يتم قفل طرف الضغط المناسب تلقائيًا عند الإدخال ويتم تحريره بالضغط على مشبك لسحب الأنبوب للخارج. يمكن لشخص واحد إكمال التجميع، مما يقلل بشكل كبير من وقت التثبيت لكل نقطة.
يفي التركيب الفردي بمتطلبات التثبيت الدائم والتحرير السريع، مما يلغي الحاجة إلى نقل أنواع متعددة من التركيبات والمواد المساعدة إلى الموقع وتبسيط تخزين المواد واسترجاعها.
تستخدم وصلات الضغط الدائم للخطوط الرئيسية المخفية، بينما تستخدم وصلات الضغط للفروع التي تخدم المعدات التي تتطلب صيانة دورية (مثل سخانات المياه والفلاتر)، مما يسمح بإزالة المعدات دون قطع الأنابيب.
يتم استخدام وصلات الضغط الملائمة لخطوط التسخين الرئيسية لضمان الختم الآمن، في حين يتم اختيار وصلات الضغط الملائمة لفروع الصيانة في أعلى المشعب. وهذا يسمح بالتفكيك السريع أثناء تنظيف النظام أو تنظيفه دون إتلاف الأنابيب المدمجة.
مناسبة لعمليات التعديل التحديثي للنظام المختلط (الجمع بين الأنابيب القديمة والجديدة) في مباني المكاتب ومراكز التسوق؛ يتم تأمين الخطوط الرئيسية عبر وصلات الضغط الدائمة، بينما تستخدم نقاط اختبار الضغط المؤقتة ونقاط الوصول للتعديل المستقبلي هياكل التوصيل السريع، التي تستوعب تخطيطات الأنابيب المعقدة.
مصممة لتدوير المياه النظيفة في المصنع وخطوط السوائل ذات الضغط المنخفض؛ يتم تأمين خطوط المعدات الثابتة عن طريق الضغط، بينما تستخدم التوصيلات المؤقتة وفروع صيانة المعدات نهايات توصيل سريعة، مما يسمح بسهولة التجميع والتفكيك دون الإضرار بمواد الأنابيب.
تخضع القضبان النحاسية، وحلقات القفل المصنوعة من الفولاذ المقاوم للصدأ، وحلقات الختم EPDM لفحص التركيب الكيميائي واختبار التآكل/المتانة بالرش الملحي قبل الإنتاج، مما يضمن التخلص من المكونات دون المستوى المطلوب مبكرًا.
يتم إجراء فحوصات موضعية مستمرة للأبعاد على الأخاديد المضغوطة وأسنان القفل سريعة التوصيل؛ تضمن المراقبة الصارمة لتفاوتات التصنيع مواصفات موحدة لهياكل التوصيل عند كلا الطرفين.
تخضع الوصلة النحاسية المدمجة للضغط والتوصيل السريع لاختبارات منفصلة لضيق الهواء/التسرب لمنافذ الضغط والتوصيل السريع، إلى جانب اختبارات مقاومة السحب والشيخوخة، ومحاكاة الاهتزازات طويلة المدى وتقلبات ضغط الماء للتحقق من استقرار الاتصال.
يتم الاحتفاظ بسجلات فحص المواد الخام، وإغلاق المنتج النهائي، وسجلات اختبار السحب، وأرقام دُفعات الإنتاج لكل دفعة، مما يتيح إمكانية تتبع الجودة طوال دورة الحياة للطلبات الهندسية واسعة النطاق.
توفير تقارير فحص المواد، وأوراق بيانات اختبار محكم الإغلاق والسحب للمصنع، وتقارير اختبار التآكل برذاذ الملح، وشهادات المنشأ الرسمية، بما يلبي جميع المتطلبات التنظيمية لعمليات تفتيش المشاريع المحلية والتخليص الجمركي في الخارج.
يوفر الفريق الفني برامج تعليمية للتثبيت خطوة بخطوة تغطي البروتوكولات التشغيلية لأدوات الضغط والنقاط الرئيسية للتجميع/التفكيك السريع، مما يمنع بشكل استباقي مشكلات مثل آليات القفل السائبة أو تسرب الختم الناتج عن أخطاء التجميع.
قم بتوفير خطط فحص موحدة والحلول المقابلة على الفور خلال ساعات العمل لمعالجة المشكلات التشغيلية - مثل عدم تطابق تركيبات الأنابيب، أو إزاحة أسنان القفل، أو تسرب الختم - وبالتالي حل العقبات التي تعترض تقدم البناء بسرعة.
