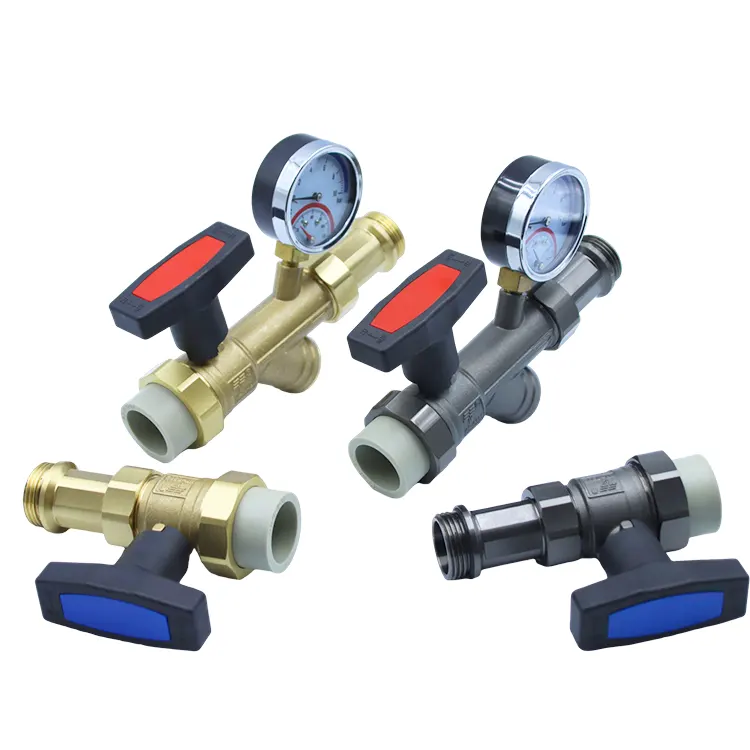

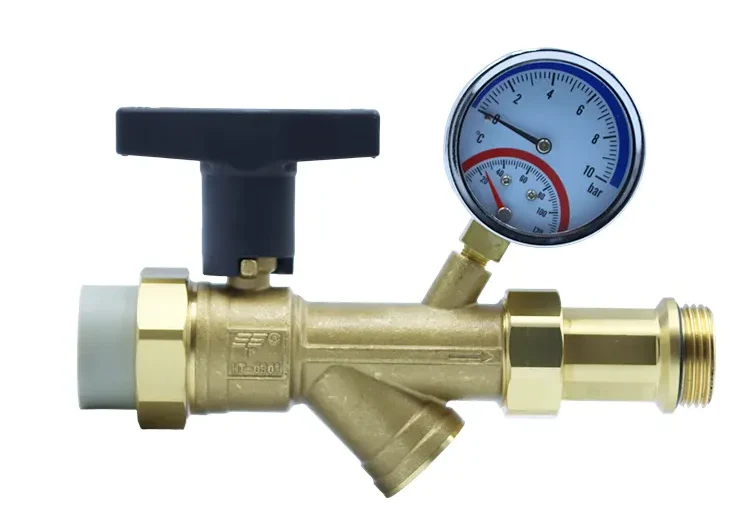

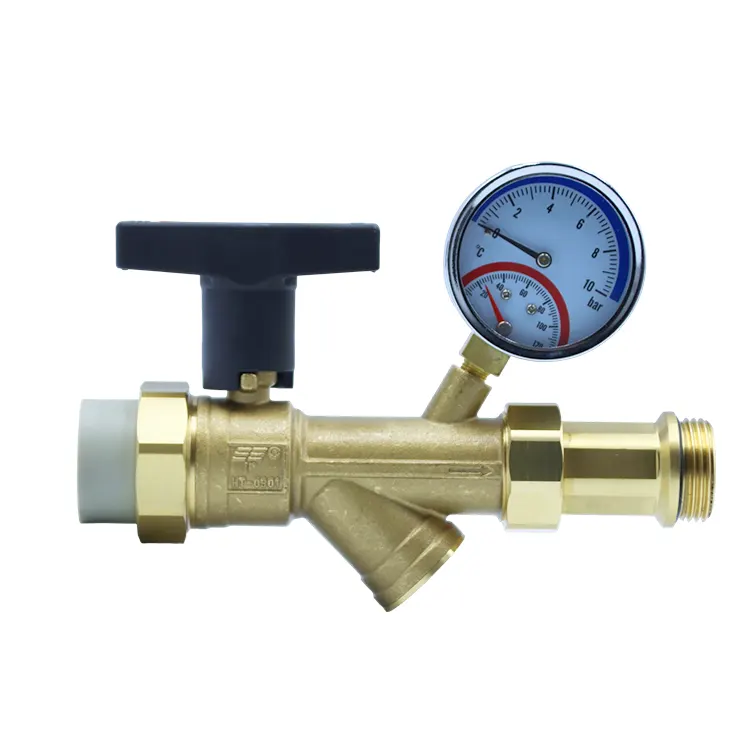

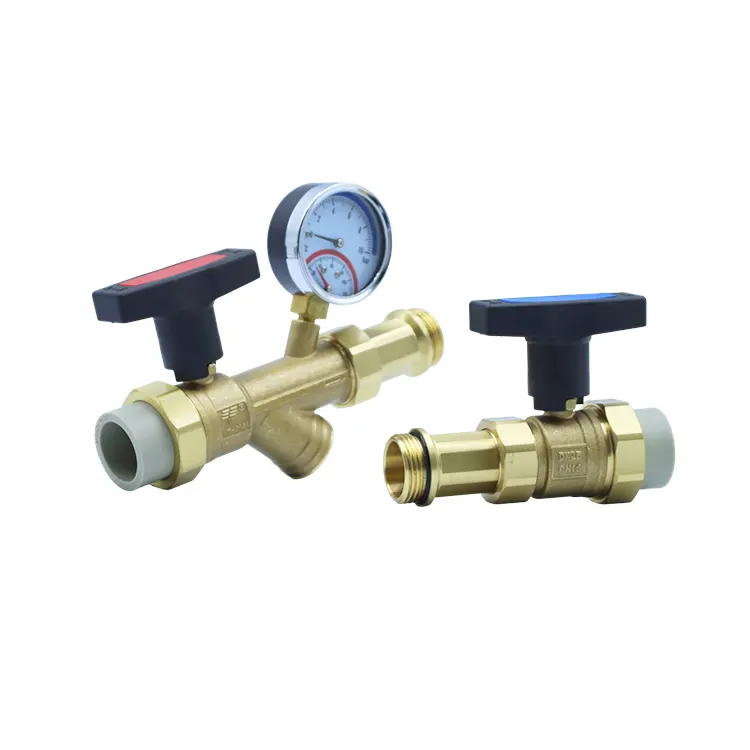

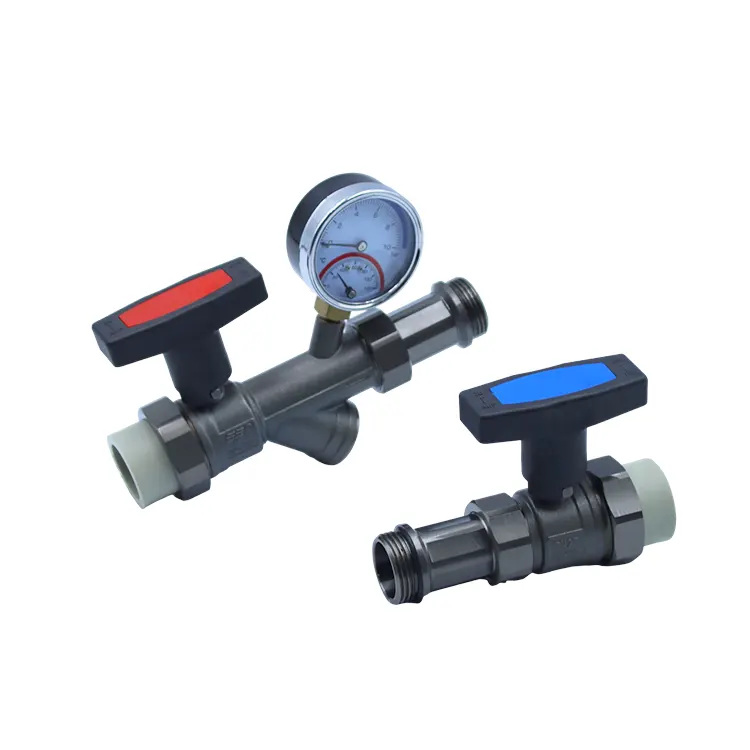

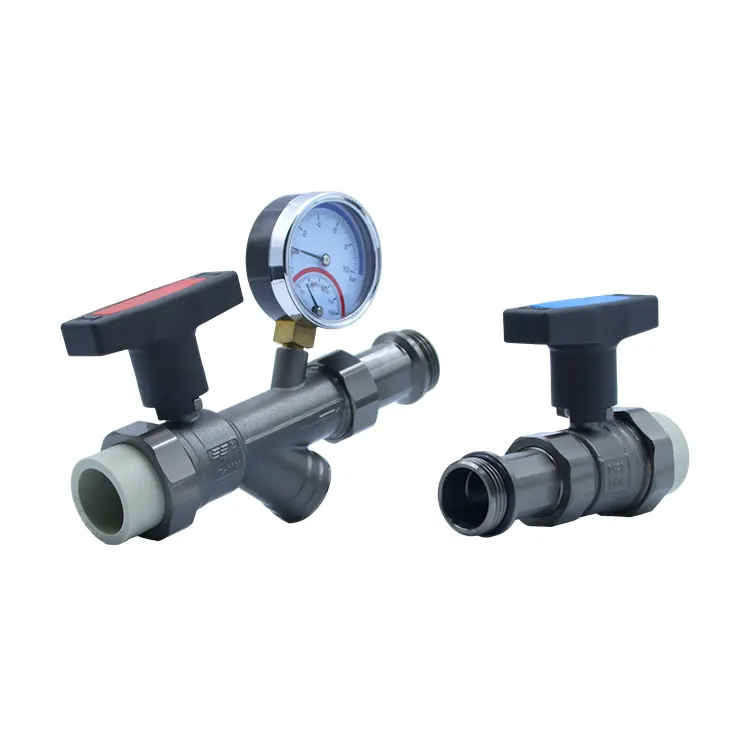

تم تطوير صمام الكرة للتحكم في مدخل المنوع من نوع Union خصيصًا لسيناريو التحكم المركزي في إمدادات المياه للمشعب. جسم الصمام مصنوع من النحاس المطروق الخالي من الرصاص HPb59 ويتم تشكيله كقطعة واحدة. السطح مطلي بالنيكل لمنع الصدأ والتآكل. تم تجهيز الوحدة المتكاملة المثبتة في الأمام بحشية إغلاق EPDM مقاومة لدرجة الحرارة العالية، مما يسمح بتفكيك جسم الصمام بشكل مستقل دون قطع خط الأنابيب، مما يبسط بشكل كبير عمليات تنظيف خط الأنابيب وإصلاح أعطال الفروع.
يمكن استخدامه كصمام قطع رئيسي أمامي للمشعب، مما ينظم بدقة تدفق إمدادات المياه المتعددة الفروع. وهو يغطي أقطار الأنابيب القياسية المتعددة لكل من الديكور المنزلي ومشاريع التدفئة والتهوية وتكييف الهواء (HVAC) الصغيرة، مع الأخذ في الاعتبار أيضًا القدرة على التكيف للتركيب في المساحات الضيقة، ومزايا التفكيك والصيانة غير المدمرة، والأداء المستقر على المدى الطويل للختم بدرجة الحرارة العالية.
|

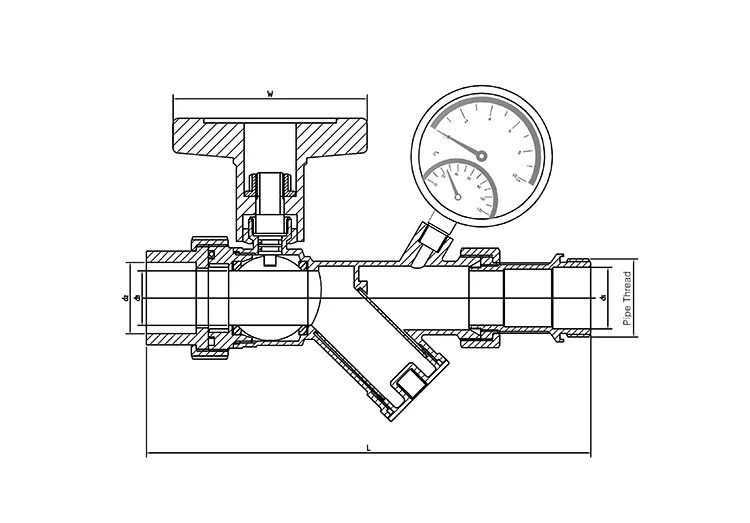

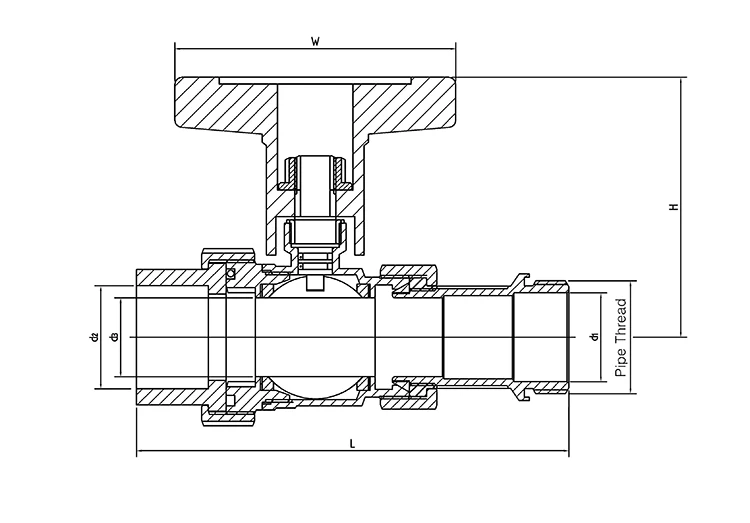

مواصفات المنتج |
L |
د1 |
د2 |
د3 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
|||||||
|
15 |
32 مللي متر-1 بوصة م |
187.7 |
26 |
PP-R φ32 |
23 |
جي/PT/معاهدة عدم الانتشار |
82 |
75.95 |
|
مواصفات المنتج |
L |
د1 |
د2 |
د3 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
|||||||
|
25 |
32 مم - 1 بوصة م |
126.2 |
26 |
PP-R Ø32 |
23 |
جي/PT/معاهدة عدم الانتشار |
82 |
75.95 |
1. يتكيف مع موضع التثبيت القياسي لمدخل المياه لموزع المياه المنوع: تتوافق مواصفات الصمام وحجم الخيط مع مدخل موزع المياه المشعب للتدفئة الأرضية وتوزيع المياه في السوق. يمكن أن يعمل بشكل مباشر كمفتاح الخط الرئيسي لنظام توزيع المياه بأكمله، دون الحاجة إلى موصلات مخفض إضافية، مما يقلل من عدد نقاط تسرب الأنابيب.
2. تصميم تنظيم التدفق المستقل للخط الرئيسي: من خلال تشغيل المقبض 90 درجة، يمكن قطع أو تعديل تدفق مدخل المياه بالكامل. عندما يتعطل موزع المياه ذو الفرع الواحد ويحتاج إلى صيانة، يمكن إغلاق هذا الصمام، ويتوقف فرع توزيع المياه بالكامل عن إمداد المياه. العملية بسيطة ومريحة لإدارة النظام.
3. تصميم مقبض قصير مدمج مناسب للمساحة الضيقة لصندوق التدفئة الأرضية: مع مقبض التحكم القصير 90 درجة، المساحة المشغولة الجانبية صغيرة للغاية. يمكن فتح وإغلاق صندوق توزيع المياه المشعب للتدفئة الأرضية القياسية، وتجويف الجدار، وخطوط الأنابيب الضيقة في السقف دون أي عائق، ولن يتم حظرها بواسطة طبقات عازلة أو صفائح معدنية.

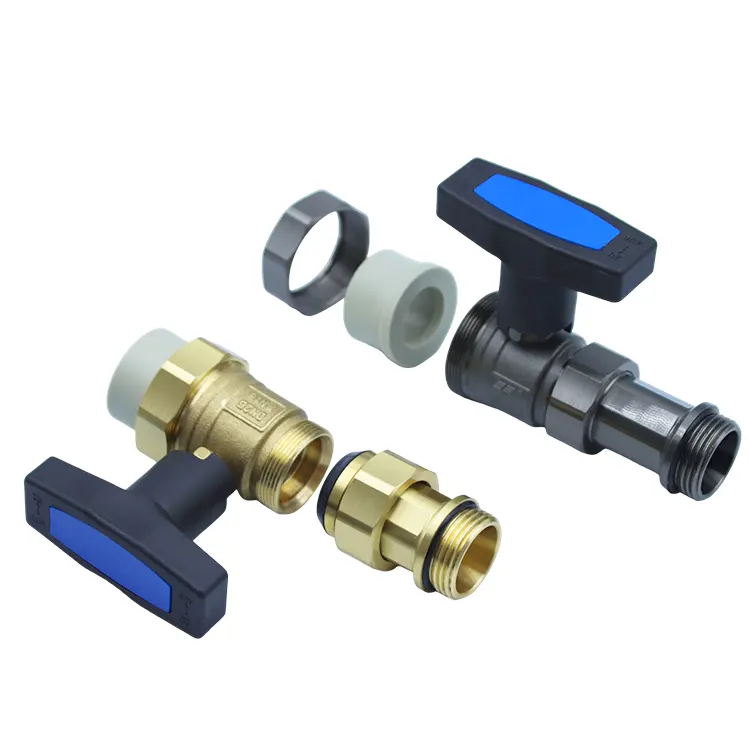

1. يسمح الهيكل المنفصل المستقل للتركيبات الموحدة بالتفكيك دون قطع خط الأنابيب المثبت مسبقًا: تدمج الواجهة الأمامية صامولة الوحدة بالكامل وحشية الختم EPDM. أثناء انسداد جسم الصمام لاحقًا، وتقادم الختم، وتنظيف نظام توزيع المياه، فإن فك صامولة الوحدة ببساطة يسمح بإزالة الصمام. يتم الاحتفاظ بالكامل بالأنابيب النحاسية المثبتة مسبقًا وخط أنابيب التدفئة الأرضية، مما يلغي الحاجة إلى إعادة قطع الأنبوب وتوسيع الفتحة وعمليات اللحام.
2. حشية الاتحاد EPDM المقاومة لدرجة الحرارة العالية مناسبة لظروف العمل في الدورة الباردة والساخنة: إنها مجهزة بحشية إغلاق مطاطية من البولي إيثيلين تيترامين مخصصة، والتي يمكنها تحمل الماء المتداول بدرجة الحرارة العالية للتدفئة الأرضية. لن يتصلب أو يتقلص أو يتشقق في ظل الظروف الباردة والساخنة المتناوبة على المدى الطويل. بعد أن يعض خيط الاتحاد معًا، يكون الختم محكمًا، مما يزيل خطر تسرب الماء البطيء في الواجهة.
3. التسامح الموحد لمطابقة الخيط، وتدهور الأداء البطيء بعد عمليات التفكيك المتعددة: معايرة خاصة لدقة عض الخيط الداخلي والخارجي لتركيب الاتحاد في المصنع. ملف تعريف الخيط منتظم، والضيق معتدل. بعد عمليات التفكيك المتعددة، تكون سعة التشوه لحشية الختم بسبب الضغط صغيرة. بعد الصيانة وإعادة التثبيت، فإنه لا يزال يحافظ على معيار التسرب وعدم تسرب الهواء.
1. عملية التشكيل الساخن لقطعة واحدة للنحاس الخالي من الرصاص HPb59: يعتمد الصمام الكروي للتحكم في مدخل المشعب من نوع Union عملية تشكيل قطعة واحدة بالطرق الساخن. سمك جدار جسم الصمام سميك بشكل موحد، والهيكل كثيف بدون ثقوب أو مسام رملية، وقدرته على تحمل الضغط أفضل بكثير من قدرة أجسام الصمامات العادية المصبوبة. يمكن أن يتحمل بشكل ثابت صدمة ضغط الماء اللحظية أثناء بدء وإيقاف نظام التسخين ونظام إمداد المياه، وليس عرضة للانتفاخ أو التشقق.
2. سطح مطلي بالنيكل بشكل عام مضاد للصدأ، مقاوم للتقشر والأكسدة: السطح الخارجي لجسم الصمام مطلي بالكامل بالنيكل لحماية الركيزة النحاسية من الاتصال المباشر ببخار الماء والمعادن الموجودة في الماء. لا يتسبب تدفق المياه على المدى الطويل في تراكم بقع الصدأ المؤكسدة بسهولة، مما يحافظ على المظهر الأنيق مع إطالة عمر خدمة جسم الصمام.
3. مادة أساسية خالية من الرصاص وصديقة للبيئة تتماشى مع معايير إمدادات المياه للديكور المنزلي: تخضع المادة الخام النحاسية لاختبار طيفي، مع تلبية محتوى الرصاص للمعايير وعدم وجود انبعاثات معدنية ثقيلة. يمكن استخدامه بأمان في أنابيب مياه الشرب المباشرة في جميع المنازل وأنابيب توزيع المياه لأنظمة التدفئة، مما يلبي معايير حماية البيئة للمياه المنزلية ومواد التدفئة.
1. قلب كروي صلب مطلي بالكروم بقطر كامل غير منكمش، مما يقلل من فقدان الماء: قطر الكرة الداخلي متوافق مع القطر الداخلي لخط الأنابيب، دون اختناق أو نتوءات مقيدة. مقاومة دوران المياه منخفضة للغاية، ولن تكون هناك مشاكل مثل التوزيع غير المتساوي للمياه في التحويل متعدد المسارات أو الاختلاف المفرط في درجة الحرارة في التدفئة الأرضية. يتم الحفاظ على معدل تدفق المياه في تصميم خط الأنابيب بالكامل.
2. مقعد صمام سميك PTFE (بولي تترافلوروإيثيلين)، مضاد للتسرب ثنائي الاتجاه لدوائر الماء الساخن والبارد: المقعد الكروي مصنوع من مادة بولي تترافلورو إيثيلين السميكة، مع سطح أملس ومقاوم للتآكل ومقاوم للتآكل المتوسط. تحت تأثير كل من تدفق الماء البارد والساخن في الاتجاهين الأمامي والخلفي، فإنه يمكن أن يتناسب بشكل وثيق مع قلب الكرة ويحقق تسربًا بمستوى الفقاعة صفر. لن يكون هناك شيخوخة مانعة للتسرب أو تسرب للمياه أثناء دورة التسخين المستمرة على مدار العام.
3. ساق صمام مضاد للانفجار مختوم بطبقة مزدوجة، لتجنب مخاطر السلامة الناجمة عن تقلبات ضغط الماء في درجات الحرارة العالية: يعتمد ساق الصمام على ختم داخلي مزدوج الطبقة + هيكل قفل سفلي. عندما يبدأ أو يتوقف نظام التسخين ونظام إمداد المياه، مما يولد ضغطًا عاليًا لحظيًا، فإنه يعمل على تثبيت موضع ساق الصمام بإحكام، مما يمنع ساق الصمام من الانبثاق وتناثر الماء الساخن، مما يعزز سلامة الصندوق المغلق وتشغيل خط الأنابيب.
1. التحقق المسبق من المكونات الطيفية للمواد الخام النحاسية، لتحديد معيار مواد إمداد المياه ذات درجة الحرارة العالية: تخضع جميع الفراغات النحاسية HPb59 لاختبارات فيزيائية وكيميائية طيفية قائمة على الدُفعات، وتتحكم بشكل صارم في المحتوى الخالي من الرصاص، ومقاومة إزالة الأكسدة، ومقاومة درجات الحرارة العالية، والمؤشرات الأساسية المضادة للضغط. يتم التخلص من الفراغات غير المؤهلة ذات المواد دون المستوى المطلوب من مصدر المواد الخام.
2. اختبار ضغط الماء المستقل لمتانة درجة الحرارة العالية لمكونات الختم: يتم اختبار طوقا التوصيل المرن EPDM وقطعة الختم PTFE لمقعد الصمام بشكل منفصل من أجل الشيخوخة الدورية ذات درجة الحرارة العالية وضيق الماء عالي الضغط. يتم فحص مكونات الختم غير المؤهلة والمعرضة للتشوه والتسرب في بيئات درجة الحرارة العالية مسبقًا.
3. فحص الأداء الشامل بنسبة 100٪ للمنتجات النهائية: يتم إكمال كل صمام كروي للتحكم في مدخل المشعب من نوع Union مع اختبار مقاومة ضغط ضغط الماء في الغلاف، واختبار كشف تسرب ضيق الهواء من النوع الفقاعي، واختبار متانة الفتح والإغلاق الترددي 10000 مرة، والتحقق الكامل من حد تحمل الضغط لجسم الصمام، وموثوقية الختم، ونعومة مفتاح المقبض.
4. التحقق الدقيق الخاص بالهيكل المتخصص: ركز على اكتشاف دقة خيط التوصيل المرن المناسب، ودرجة التوازن لتوزيع تدفق المياه في مسار توزيع المياه الرئيسي، وعزم الدوران القياسي للفتح والإغلاق للمقبض. تم اتخاذ تدابير مستهدفة لتجنب ثلاثة أنواع من الأخطاء المتكررة في نظام توزيع المياه: التسرب في واجهة التوصيل المرنة، وعدم توازن تدفق توزيع المياه متعدد المسارات، وتعطل مفتاح المقبض.
5. إمكانية تتبع الدفعة الكاملة + مؤهلات الامتثال الهندسي الكاملة: كل صمام محفور برمز دفعة مستقل وحصري. يتم أرشفة بيانات عملية التزوير والخيوط والتجميع والاختبار بشكل دائم من أجل إمكانية التتبع الكامل. لكل شحنة، يمكن تقديم تقرير اختبار طيفي للمادة النحاسية، وشهادة ضيق هواء ضغط الماء في المصنع، وشهادة الامتثال CE في وقت واحد، مما يلبي جميع متطلبات الديكور المنزلي وقبول التدفئة والتهوية وتكييف الهواء (HVAC)، والتخليص الجمركي للمعدات عبر الحدود، وتقديم عطاءات مشاريع التدفئة الصغيرة.
1. إرشادات فنية مخصصة للتركيب واختبار الضغط لنظام توزيع المياه: يقدم المتخصصون الفنيون المحترفون إرشادات فردية حول مواصفات التجميع للصمامات الأمامية لأجهزة توزيع وتجميع المياه، والتحكم في قوة ربط صواميل الوحدة، واختبار الضغط المقطعي الشامل للممر المائي، واستكشاف الأخطاء وإصلاحها المحددة وخطط التشغيل العملية لأخطاء التسرب في الوحدة ومقعد الصمام. وهذا يقلل من الوقت اللازم لإعادة العمل أثناء التثبيت والتصحيح في الموقع.
2. خدمة عملاء عبر الإنترنت على مدار الساعة طوال أيام الأسبوع بلغات متعددة للتكيف مع فروق وقت الشراء العالمية: توفير خدمات استشارية عبر الإنترنت متعددة اللغات لتجار الجملة لإمدادات المياه والتدفئة ومقاولي هندسة التدفئة الأرضية ومصنعي معدات التدفئة في جميع أنحاء العالم. الاستجابة بسرعة للمتطلبات مثل اختيار المكونات لظروف العمل، وأسئلة التجميع، والإبلاغ عن أخطاء ما بعد البيع، وتتبع التقدم المحرز في أوامر الدفعات.
3. حلول شاملة مخصصة لمشاريع إمدادات المياه لتسخين المياه: بالنسبة للمشتريات الجماعية واسعة النطاق للديكور المنزلي، ومشاريع التدفئة الصغيرة في المتاجر، والطلبات واسعة النطاق لمعدات تنقية المياه وأنظمة خطوط الأنابيب، يمكن تخصيص حل اختيار ومطابقة موحد بناءً على مواصفات أجهزة توزيع وتجميع المياه ومعلمات الضغط لخطوط الأنابيب. يؤدي هذا إلى تحسين تخطيط خطوط أنابيب نظام توزيع المياه بالكامل.
4. إمداد مستقر طويل الأجل لقطع غيار المصنع الأصلية وضمان المصنع الأصلي للماكينة بالكامل لمدة 12 شهرًا: إمداد ثابت وطويل الأجل بجوانات ختم اتحاد EPDM للمصنع الأصلي، وصواميل الاتحاد، ومقاعد صمام PTFE، وغيرها من قطع الغيار التي تتضرر بسهولة؛ تتمتع جميع وحدات الإدخال الخاصة بأجهزة توزيع وتجميع المياه بضمان المصنع الأصلي للماكينة بالكامل لمدة 12 شهرًا. في ظروف إمدادات المياه العادية لتدوير الماء البارد والساخن، إذا كانت هناك مشاكل في الجودة الأصلية مثل تكسير جسم الصمام، وتسرب الاتحاد، وفشل الختم، وتشويش المقبض الناجم عن المواد الخام وعمليات إنتاج المصنع، فيمكن توفير التصحيح الفني المجاني ودعم استبدال الأجزاء.
1. خط أنابيب إمداد المياه الرئيسي لمجمع التدفئة الأرضية للمنزل بأكمله: باعتباره صمام القطع الرئيسي في الطرف الأمامي لمجمع التدفئة الأرضية للمساكن المنزلية، فإن صندوق التدفئة الأرضية الضيق متوافق مع المقابض القصيرة للتشغيل. تسمح وصلة الحافة بالتفكيك دون إتلاف خط الأنابيب، مما يسهل تنظيف خط الأنابيب وشطفه قبل كل موسم تسخين. يضمن التصميم ذو القطر الكامل توزيعًا موحدًا لتدفق المياه في جميع أنحاء نظام التدفئة الأرضية بالمنزل، مما يزيل مشكلات التدفئة غير المتساوية في مناطق معينة.
2. خط الأنابيب الأمامي لمشعب توزيع الماء البارد والساخن للمنزل بأكمله: متوافق مع مدخل مشعب التدفئة الأرضية المنزلية عند المدخل، مصنوع من مادة نحاسية غير مطلية بالكروم، ومناسب لأنابيب مياه الشرب المباشرة. هيكل الحافة ملائم للصيانة اللاحقة واستبدال مرشحات تنقية المياه ودوائر توزيع المياه الفرعية، دون الإضرار بخطوط أنابيب إمداد المياه المثبتة مسبقًا في الجدران.
3. نظام مشعب لتدوير التدفئة والتهوية وتكييف الهواء (HVAC) صغير الحجم للمساحات التجارية والمكاتب: مكمل لمعدات توزيع التدفئة الأرضية للمساحات التجارية المواجهة للشارع والمساحات المكتبية الصغيرة. مواصفات قابلة للتخصيص لمشاريع التدفئة التجارية واسعة النطاق. جسم الصمام المطلي بالنيكل مقاوم للتآكل الناتج عن البيئة الرطبة في الأماكن التجارية. وظيفة تنظيم التدفق الرئيسية مناسبة للتحكم في التدفئة في مناطق متعددة من المساحات التجارية الكبيرة.
4. خط أنابيب المياه الفرعي الداخلي لمعدات تنقية المياه وتدويرها على نطاق صغير: صمام التحكم في المدخل لمشعب التوزيع لمعدات معالجة المياه على نطاق صغير وأجهزة التدوير التجريبية. مقاومة لدرجات الحرارة المرتفعة والأختام لتبادل وسائل التداول الباردة والساخنة. هيكل مدمج مناسب للتركيب في المساحات الضيقة داخل المعدات، كما أن وصلة الحافة تسمح بالتفكيك السهل للصيانة والفحص المنتظم.
ج: لا يمكن تفكيك الصمامات الكروية الملولبة الثابتة العادية بمجرد تركيبها عن طريق التوصيل الملولب. بمجرد تقادم الأختام أو انسداد جسم الصمام، يجب قطع خطوط الأنابيب المثبتة مسبقًا واستبدال الأنابيب والصمامات الجديدة - مما يؤدي إلى ارتفاع تكاليف العمالة والمواد بشكل كبير. يتميز هذا المنتج بتصميم اتحادي متكامل مثبت في الأمام يسمح بإزالة جسم الصمام بشكل مستقل دون قطع الأنبوب. أثناء تسخين الأرضية أو صيانة نظام إمداد المياه أو التنظيف أو الفحص، تظل خطوط الأنابيب المثبتة مسبقًا سليمة تمامًا. وهذا يقلل بشكل كبير من تكاليف التشغيل والصيانة على المدى الطويل لنظام المتشعب ويجعله مكون صمام متخصص ومطور للواجهة الأمامية لمشعب المياه.
ج: لا، الاتحاد مجهز بحشية مطاطية من النوع الصناعي EPDM (إيثيلين بروبيلين ديين مونومر). لقد خضع لأكثر من 1000 دورة من اختبارات تقادم دوران الماء بدرجة الحرارة العالية في المصنع. يمكنه تحمل دوران الماء الساخن على المدى الطويل بدرجة 60 درجة مئوية + النموذجي لأنظمة التدفئة الأرضية ولن يتصلب أو يتقلص أو يتشقق في ظل ظروف درجات الحرارة الساخنة والباردة المتناوبة. بمجرد شد صامولة الاتحاد، تتشابك الخيوط بشكل متساوٍ، مما يضمن ضغطًا متوازنًا على الحشية - مما يجعل التسربات البطيئة بمرور الوقت غير محتملة إلى حد كبير.
ج: غالبًا ما تحتوي الصمامات الكروية العادية على هيكل خنق ذو قطر منخفض بالداخل، مما يتسبب في فقدان كبير للضغط أثناء تدفق المياه ويمكن أن يؤدي بسهولة إلى توزيع غير متساوي للمياه عبر المشعب - مما يؤدي إلى عدم تسخين بعض الغرف بشكل صحيح أو وجود اختلافات كبيرة في درجات الحرارة. يتميز هذا المنتج بقلب كروي كامل التجويف بنفس قطر الأنبوب، مما يؤدي إلى مقاومة تدفق منخفضة للغاية. يظل توزيع المياه عبر الفروع المتعددة متوازنًا ومستقرًا. يتم تسخين نظام التدفئة الأرضية بالكامل بشكل موحد، وليست هناك حاجة لزيادة طاقة مضخة التدوير، مما يقلل من استهلاك طاقة المعدات على المدى الطويل.
ج: عندما تبدأ أو تتوقف مضخة الدوران في نظام التدفئة الأرضية أو نظام إمداد المياه المنزلي، أو عندما يتقلب ضغط الماء في المناطق الشاهقة، يمكن أن يتعرض خط الأنابيب لارتفاع مفاجئ في الضغط. تكون سيقان الصمامات ذات الختم الواحد القياسية عرضة للدفع إلى الأعلى بسبب ضغط الماء، مما يؤدي إلى خلق فجوات تؤدي إلى تسرب أو رذاذ الماء الساخن. يتميز هذا المنتج بهيكل جذعي محكم الغلق مزدوج الطبقة يمتص صدمات الضغط العالي المفاجئة ويثبت الجذع بشكل آمن، مما يزيل خطر تسرب المياه داخل الحدود الضيقة لخزائن التدفئة الأرضية المتعددة.
ج: إذا كانت دقة ربط خيط الاتحاد غير كافية، فقد يتم ضغط الحشية بشكل غير متساو وتشوه بمرور الوقت، مما يؤدي إلى تسربات بطيئة يصعب اكتشافها حتى تؤدي إلى تلف خزانة المشعب أو التشطيبات المحيطة. تضمن معايرة المصنع محاذاة دقيقة للخيط وضغطًا موحدًا للحشية، مما يمنع التسرب الجزئي في ظل درجات الحرارة العالية على المدى الطويل ويضمن الختم الموثوق به في التركيبات المخفية.
ج: لا، يتميز جسم الصمام بهيكل عام مدمج ويمكن تغليفه بالكامل بمادة عازلة للتدفئة الأرضية، مع وجود مقبض قصير بزاوية 90 درجة فقط يبرز قليلاً للخارج. لا يلزم الحصول على تصريح تشغيل كبير. ضمن مساحات الخزانات المتعددة القياسية، يمكن للمقبض التبديل بسهولة بين الأوضاع المفتوحة بالكامل والمغلقة بالكامل دون عائق أو ربط، مما يضمن التحكم اليومي في التدفق بشكل مريح.
