أثناء البناء والتشغيل طويل الأمد لنظام التدفئة الأرضية، غالبًا ما تواجه الصمامات المتعددة المنفصلة الشائعة مشاكل متعددة مثل المكونات المتناثرة، وإجراءات التجميع المعقدة، وتراكم الغاز غير الطبيعي والضوضاء في خطوط الأنابيب، والحاجة إلى إغلاق النظام بأكمله لصيانة الخط الواحد، وتسرب المياه أثناء التشغيل بدرجة حرارة عالية.

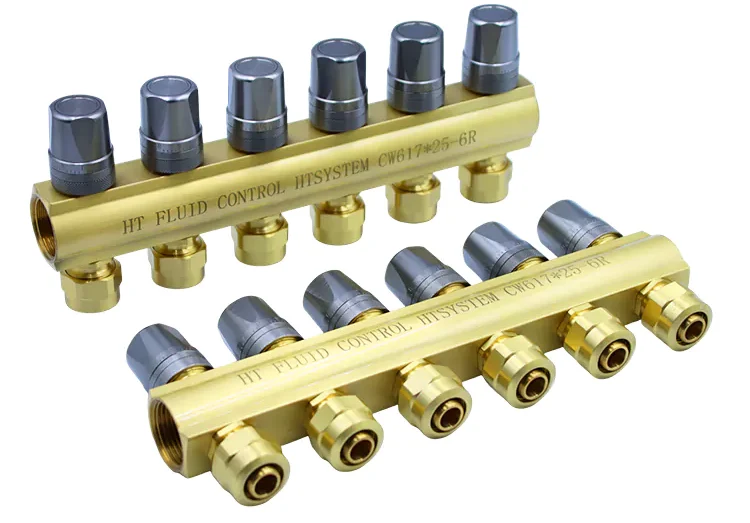

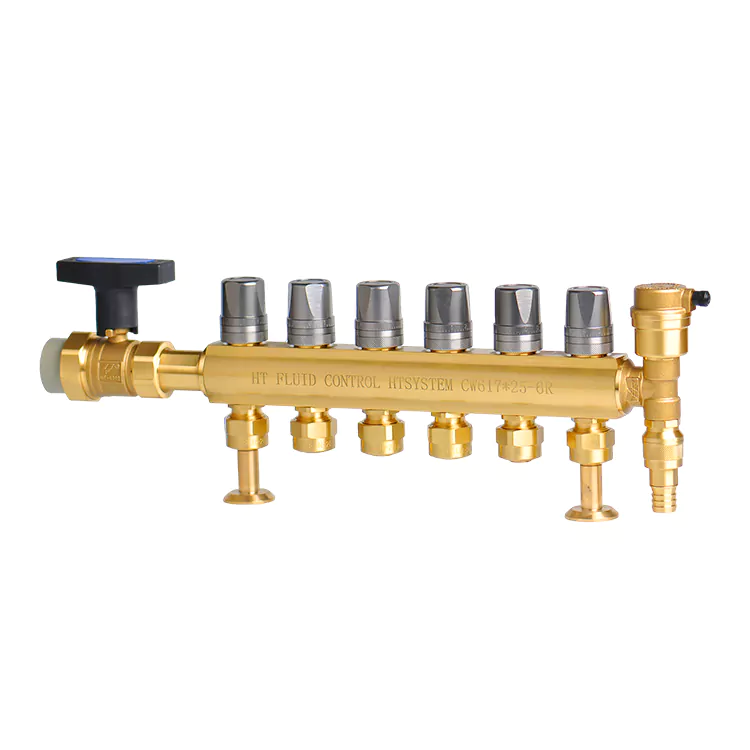

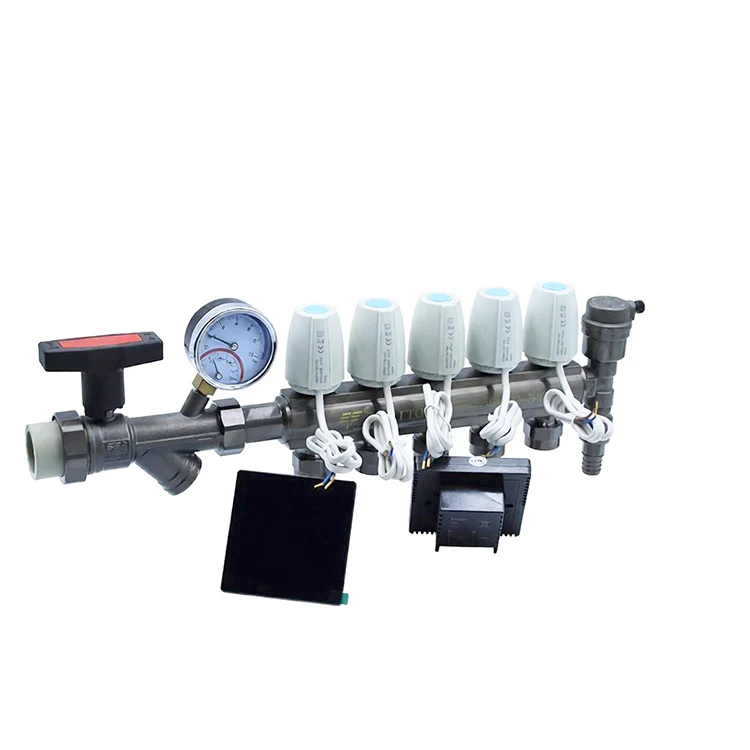

هذا المشعب النحاسي المتكامل لأنابيب التدفئة الأرضية هو صمام مشعب متكامل مصمم خصيصًا لنظام تسخين أرضية الماء. تم تصنيعه من خلال تشكيل نحاس HPb59 السميك كقطعة واحدة، وتم دمجه في المصنع مع ثلاثة مكونات وظيفية أساسية: صمام عادم تلقائي، وصمام تفريغ سفلي، وصمام كروي مستقل لضبط الفرع. ليست هناك حاجة للتجميع المتفرق في الموقع، مما يقلل بشكل كبير من وقت تركيب نظام التدفئة الأرضية.
تقوم قنوات التدفق الدقيقة الداخلية بتوزيع تدفق مياه التسخين بالتساوي، مما يقلل من ضوضاء تدفق المياه في خط الأنابيب؛ وهي مجهزة بحشية مانعة للتسرب من السيليكون مقاومة لدرجة الحرارة العالية، مما يضمن الختم المستقر وعدم التسرب في جميع ظروف دوران المياه ذات درجة الحرارة العالية على مدار العام.
يوفر المنتج مواصفات فرعية متعددة للاختيار، مع هيكل عام مدمج يوفر مساحة التثبيت للصندوق، وسطح مصقول لمنع الصدأ. إنها مناسبة لتزيين المنازل السكنية، والمساحات التجارية، ومباني المكاتب، ومختلف مشاريع تسخين الأرضية المائية، مع الأخذ في الاعتبار توحيد درجة حرارة التسخين، وسهولة التركيب، ومتانة الختم على المدى الطويل.
|

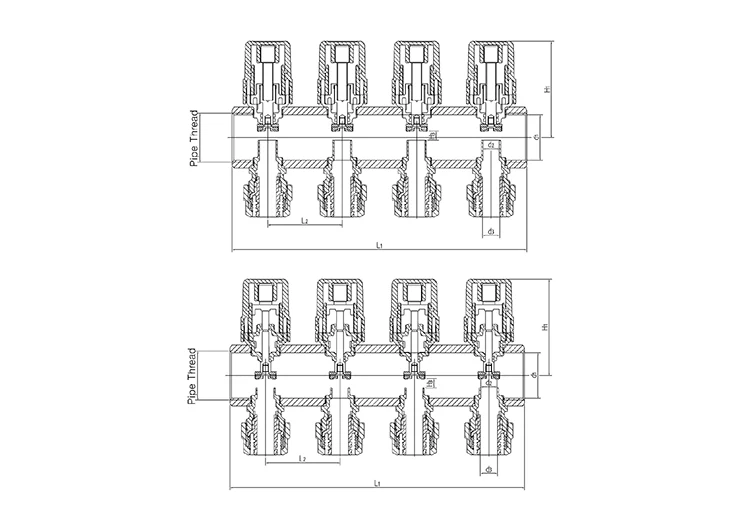

مواصفات المنتج |
L1 |
L2 |
د1 |
د2 |
د3 |
خيط الأنابيب |
H1 |
H2 |
ح3 |
|
|
الاسم المميز |
مقاس |
|||||||||
|
25 |
2 الطريق الفرعي |
98 |
50 |
30.6 |
11 |
11.5 |
جي/PT/معاهدة عدم الانتشار |
64.8 |
118 |
6.1 |
|
3 الطريق الفرعي |
148 |
50 |
30.6 |
11 |
11.5 |
جي/PT/معاهدة عدم الانتشار |
64.8 |
118 |
6.1 |
|
|
4 الطريق الفرعي |
198 |
50 |
30.6 |
11 |
11.5 |
جي/PT/معاهدة عدم الانتشار |
64.8 |
118 |
6.1 |
|
|
5 الطريق الفرعي |
248 |
50 |
30.6 |
11 |
11.5 |
جي/PT/معاهدة عدم الانتشار |
64.8 |
118 |
6.1 |
|
|
6 الطريق الفرعي |
298 |
50 |
30.6 |
11 |
11.5 |
جي/PT/معاهدة عدم الانتشار |
64.8 |
118 |
6.1 |
|
|
7 الطريق الفرعي |
348 |
50 |
30.6 |
11 |
11.5 |
جي/PT/معاهدة عدم الانتشار |
64.8 |
118 |
6.1 |
|
|
8 الطريق الفرعي |
398 |
50 |
30.6 |
11 |
11.5 |
جي/PT/معاهدة عدم الانتشار |
64.8 |
118 |
6.1 |
|
|
9 الطريق الفرعي |
448 |
50 |
30.6 |
11 |
11.5 |
جي/PT/معاهدة عدم الانتشار |
64.8 |
118 |
6.1 |
|
|
10 الطريق الفرعي |
498 |
50 |
30.6 |
11 |
11.5 |
جي/PT/معاهدة عدم الانتشار |
64.8 |
118 |
6.1 |
|

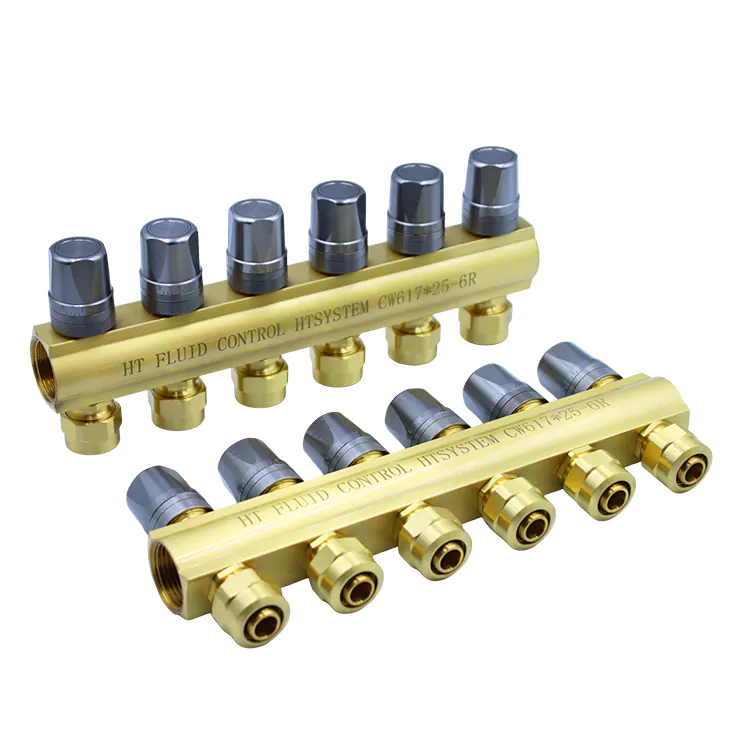

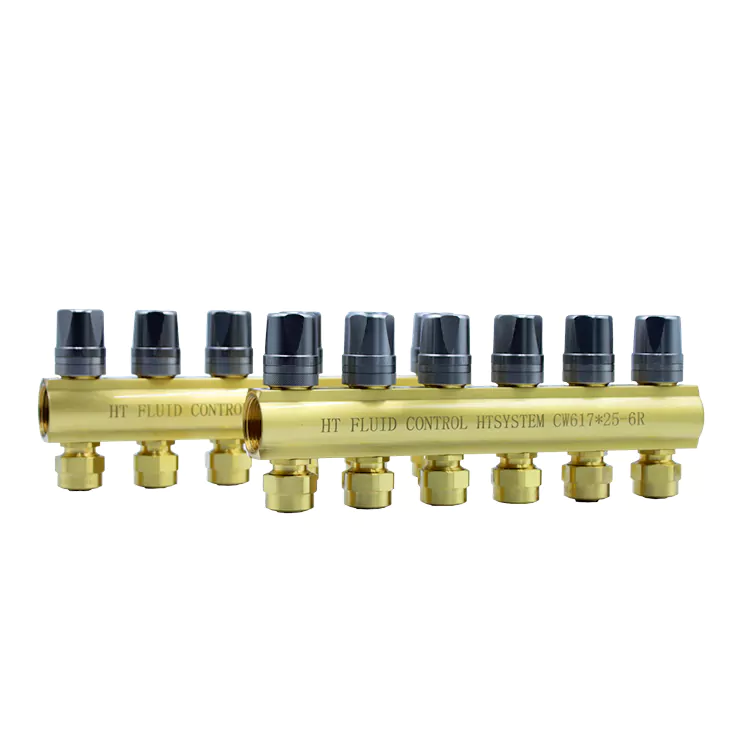

المشعب النحاسي المتكامل لأنابيب التدفئة الأرضية عبارة عن مشعب نحاس أصفر متكامل ومتكامل مصمم خصيصًا لأنابيب التدفئة الأرضية. وهو يختلف عن الصمامات التقليدية المنفصلة والمجمعة. يأتي مجمعًا مسبقًا مع جميع المكونات الضرورية لصمامات العادم والصرف وصمامات التحكم الكروية الفرعية، ويستخدم خصيصًا لتوزيع واستعادة مياه دوران التسخين في نظام تسخين قاع الماء.
وهو متوافق مع أنابيب التدفئة الأرضية السائدة في السوق، بما في ذلك أنابيب التدفئة الأرضية PEX وأنابيب التدفئة المركبة من الألومنيوم والبلاستيك PEX-AL-PEX. تغطي المواصفات متعددة الفروع احتياجات الديكور المنزلي الصغير الحجم ومشاريع التدفئة التجارية واسعة النطاق.

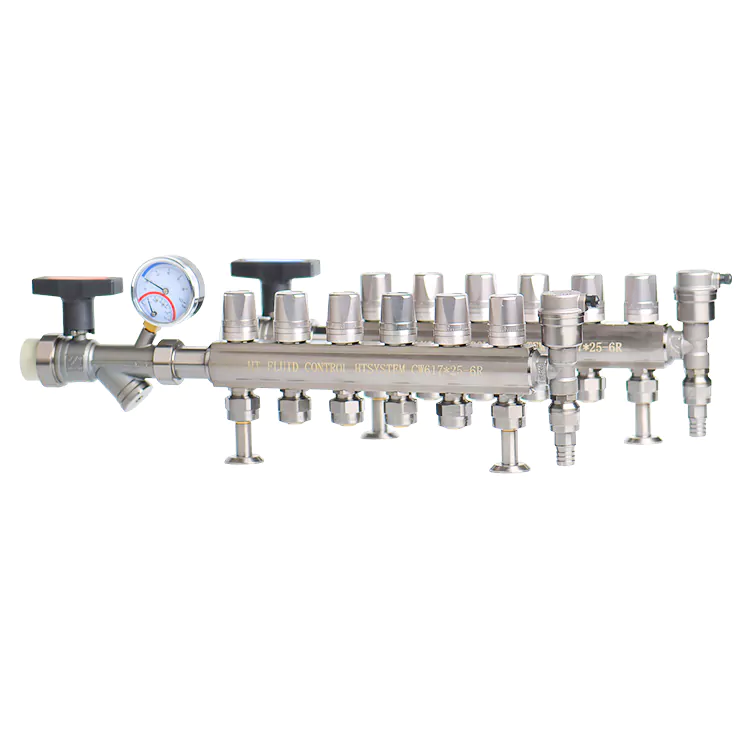

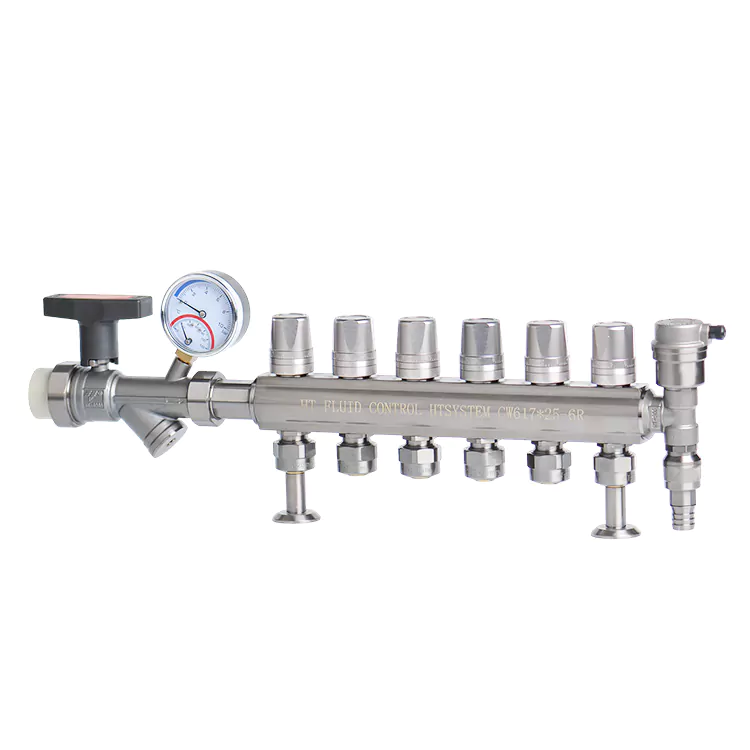

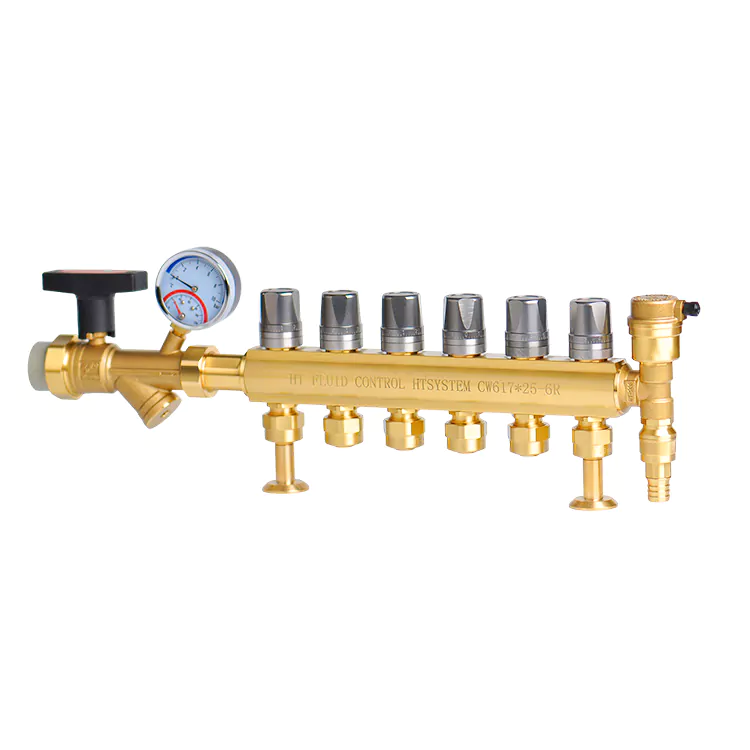

تم تجهيز الوحدة بثلاثة مكونات قياسية: صمام عادم أوتوماتيكي علوي، وصمام تصريف سفلي، وصمام كروي منفصل لكل فرع. هذه المجموعة الفردية من المعدات يمكنها تحقيق أربع وظائف أساسية في وقت واحد: توزيع تدفق المياه، وعادم الأنابيب، وتصريف الأوساخ، والتحكم المستقل في التشغيل والإيقاف لكل فرع.
1. التوزيع المتوازن لتدفق مياه التدفئة: تنقل القنوات الداخلية الدقيقة الماء الساخن بالتساوي إلى كل قسم من أنابيب التدفئة الأرضية، وتجنب تدفق المياه الزائد أو غير الكافي في خط واحد، مما يضمن درجة حرارة تسخين موحدة في جميع أنحاء المنزل ويقلل من مشاكل اختلال توازن درجة الحرارة المحلية.

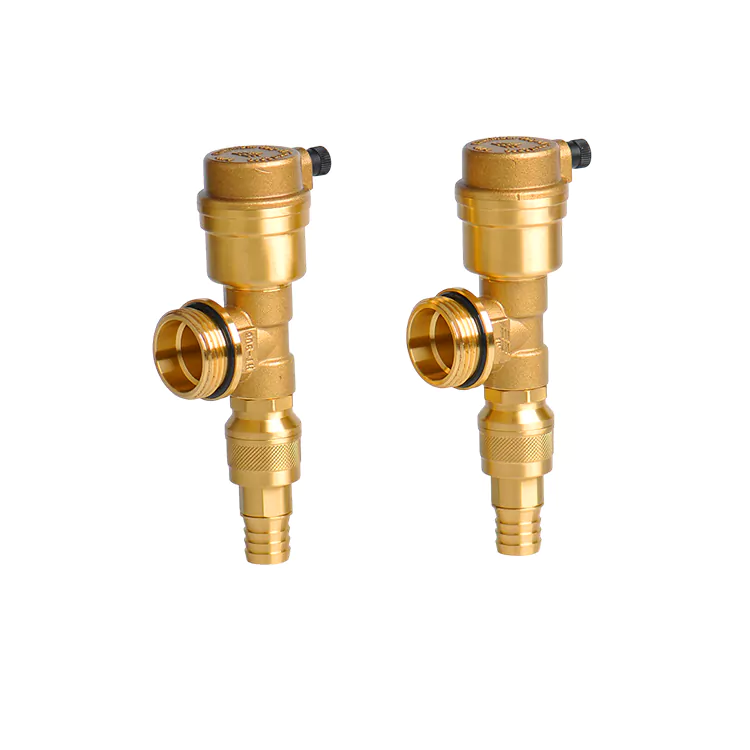

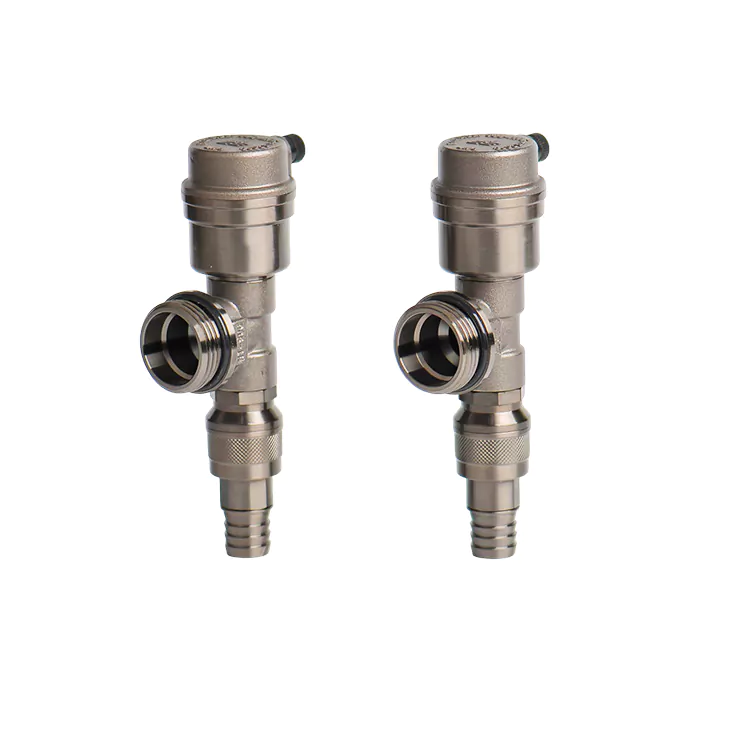

2. التفريغ السريع للهواء في الأنابيب: يعمل صمام العادم الأوتوماتيكي المتكامل على إطلاق الهواء المتراكم بشكل مستمر في أنابيب التدفئة الأرضية، مما يزيل الأصوات غير الطبيعية الناتجة عن تأثير تدفق المياه ويمنع انسداد الهواء الذي يؤدي إلى ركود دوران التدفئة.
3. التفريغ والتنظيف المنتظم للأنابيب لإزالة الشوائب: يمكن لصمام التفريغ المتكامل السفلي إزالة الرواسب والصدأ والشوائب الأخرى في الأنابيب بانتظام، مما يمنع انسداد أنابيب التدفئة الأرضية ويحافظ على دوران مياه التسخين بسلاسة.
4. الإيقاف المستقل لكل خط، دون التأثير على تدفئة المنزل بالكامل: كل خط من الأنابيب مجهز بصمام كروي منظم مستقل. عندما يكون الأنبوب مسدودًا أو يتسرب ويحتاج إلى صيانة، يمكن فقط إغلاق الفرع المعيب، دون إيقاف تشغيل نظام التدفئة الأرضية بالكامل، مما يقلل بشكل كبير من التأثير على التشغيل والصيانة.
1. نظام التدفئة الأرضية المائية السكنية: لتجديد التدفئة الأرضية لجميع المنازل أو مشاريع البناء الجديدة في الإسكان التجاري والمنازل ذاتية البناء، فإن الجسم المدمج مناسب لصناديق التدفئة الأرضية الصغيرة المنزلية، ومتوافق مع المواصفات التقليدية من 2-6 خطوط للمنازل الصغيرة الحجم و8-12 خطًا للمنازل كبيرة الحجم.
2. مشروع تدفئة المحلات التجارية في واجهة الشارع: تركيب تدفئة أرضية واسعة النطاق للمتاجر والمطاعم، مواصفات متعددة الخطوط مناسبة للمساحات المفتوحة الكبيرة لتلبية الطلب على التحكم في درجة الحرارة في المناطق المختلفة، كما تعمل الملحقات المتكاملة على تقليل وقت التجميع في الموقع وتقصير فترة الديكور للمحل.
3. مشاريع التدفئة التجارية في مباني المكاتب ومباني المكاتب: نظام التدفئة الأرضية المركزي في مباني المكاتب متعددة الطوابق، يدعم الشراء الموحد للدفعة، وتخصيص عدد خطوط الفروع وفقًا لتقسيمات الطوابق، وتوفير مؤهلات القبول الهندسي الكاملة، ومناسبة لمشاريع عطاءات التدفئة والتهوية وتكييف الهواء (HVAC) واسعة النطاق.
يتم زيادة سمك جدار جسم الصمام، وتكون المادة كثيفة بدون ثقوب أو مسام رملية. يتمتع نحاس HPb59 بطبيعته بخصائص ممتازة مضادة للأكسدة ومضادة للتآكل. وهي ليست عرضة للتآكل أو الانثقاب عند نقل مياه التسخين ذات درجة الحرارة العالية لفترة طويلة، مما يجعلها مناسبة للتدوير المستمر لنظام التدفئة على مدار العام. السطح مصقول بدقة لمنع الصدأ، وليس عرضة لتراكم القشور أو البقع، مما يؤدي إلى مظهر أنيق ومتين.
تختلف ملحقات الختم الخاصة بمطاط السيليكون المصاحبة عن الحشيات المطاطية العادية. يمكنهم تحمل دوران الماء ذو درجة الحرارة العالية على المدى الطويل لنظام التدفئة وليسوا عرضة للتصلب أو التشقق أو التشوه. يحافظ الاستخدام طويل الأمد على إحكام الغلق، مما يزيل خطر تسرب المياه في الواجهة الفرعية للمشعب.
يستخدم الصمام الكروي الفرعي جسمًا نحاسيًا مدمجًا مع مقعد إغلاق مطاطي من الفلور. يعمل بسلاسة ولا يتسرب حتى بعد عشرات الآلاف من عمليات الفتح والإغلاق. إن قلوب الصمامات الداخلية لصمام العادم الأوتوماتيكي وصمام الصرف الصحي مقاومة للتآكل ويمكنها تحمل الشوائب الموجودة في مياه التسخين وتغير درجات الحرارة المتناوبة بين الساخنة والباردة، دون أن تتعثر أو تتعطل.
تخضع جميع قطع النحاس HPb59 لاختبار التركيب الطيفي دفعة تلو الأخرى. يتم التحقق بدقة من محتوى الرصاص، ومقاومة إزالة الزنك، ومقاومة درجات الحرارة العالية، ومؤشرات مقاومة التآكل للمادة. بالنسبة لحشيات الختم المصنوعة من مطاط السيليكون والصمامات الكروية الفرعية، يتم إجراء اختبارات المتانة الدورية وتسرب ضغط الماء بشكل منفصل لفحص مخاطر التقادم وتسرب المكونات.
يجتاز كل موزع مياه مشعب متكامل ثلاثة اختبارات أساسية: المقاومة الشاملة لضغط الماء في الغلاف، واكتشاف التسرب من النوع الفقاعي، وتوازن توزيع تدفق المياه متعدد المسارات. بالإضافة إلى ذلك، يتم إجراء فحوصات خاصة على محورية الخيوط الفرعية وسلاسة فتح وإغلاق الصمام الكروي لتجنب الأخطاء الشائعة على وجه التحديد مثل تسرب الخيط، والتوزيع غير المتساوي لتدفق المياه، وتشويش الصمام في ظل ظروف التسخين ذات درجة الحرارة العالية.

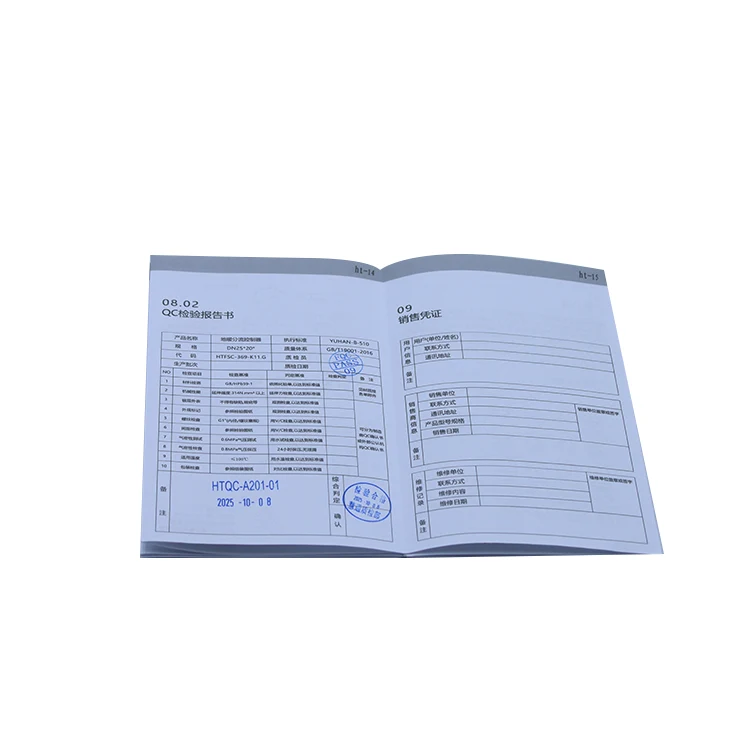

يتم نقش كل موزع مياه مشعب برمز دفعة مستقل فريد من نوعه. يتم أرشفة بيانات عملية الإنتاج من الحدادة والتصنيع وتجميع المكونات والاختبار ويمكن تتبعها بالكامل. أثناء الشحن، يمكن تقديم تقرير الكشف الطيفي للمادة النحاسية الصفراء وشهادة جودة ضغط الماء وضيق الهواء في المصنع في وقت واحد، مما يلبي تمامًا متطلبات قبول التدفئة الأرضية للديكور المنزلي، وعطاءات مشروع التدفئة والتهوية وتكييف الهواء (HVAC) التجاري وحفظ الملفات المكتملة.
جميع صمامات العادم والصرف الصحي والكرة الفرعية موحدة ومثبتة مسبقًا ومختومة ومختبرة داخل المصنع. بالمقارنة مع التجميع المتناثر لموزعات المياه المتعددة المنفصلة في الموقع، فإنه يقلل بشكل كبير من مخاطر التسرب الناجمة عن أخطاء التجميع البشرية. أداء المصنع المختوم موحد ومستقر، ولا يوجد حد لتصحيح أخطاء التثبيت في موقع المشروع.
لقد أنشأنا عملية فحص الجودة المخصصة لتجهيزات أنابيب التدفئة. تخضع المواد الخام للنحاس للاختبار الطيفي دفعة تلو الأخرى. تخضع مكونات الختم ذات درجة الحرارة العالية والصمامات الكروية الفرعية لاختبارات تحمل درجات الحرارة المرتفعة وتسرب ضغط الماء. تخضع جميع المنتجات النهائية لاختبارات ضغط الماء وضيق الهواء بشكل عام، ويتم التحقق من محورية الخيط للصمامات الفرعية وسلاسة فتح وإغلاق الصمام لمنع تسرب الماء في ظروف التسخين ذات درجة الحرارة العالية.
يتم تمييز كل منتج برمز دفعي مستقل. يمكن تتبع عملية الإنتاج بأكملها. يمكننا تقديم تقارير اختبار المواد وشهادات مطابقة المصنع، وتلبية معايير القبول للديكور المنزلي والتدفئة الأرضية الهندسية.
تتمتع المنتجات بضمان المصنع الأصلي لمدة 12 شهرًا. يقدم الموظفون الفنيون إرشادات حول تخطيط خطوط الأنابيب وتصحيح أخطاء العادم والصرف. تتوفر خدمة عملاء متعددة اللغات للتواصل مع طلبات الشراء، ويتم توفير الدعم للمواصفات المخصصة لمشاريع التدفئة الأرضية واسعة النطاق. يتم توفير حلقات الختم الأصلية للصمامات والصمامات الكروية الفرعية وقطع الغيار الأخرى على أساس طويل الأجل.
عند التعبئة والضغط الأولي لنظام التدفئة الحرارية الأرضية، قم بفتح صمام العادم الأوتوماتيكي الموجود أعلى التوزيع وتجميع صمامات المياه ببطء لإخلاء الهواء بالكامل داخل الأنابيب حتى يتدفق الماء الصافي المستمر بدون فقاعات من منفذ العادم ثم أغلقه. قم بزيادة ضغط الماء في النظام ببطء، مع إضافة الضغط على مراحل لتجنب صدمة الضغط العالي المفاجئة للأختام ومنع تسرب الماء في الواجهات.
قبل كل موسم تسخين، افتح صمام الصرف السفلي لتصريف الرواسب المتراكمة والصدأ والشوائب الأخرى في خط الأنابيب لمنع انسداد الأنابيب. قم كل ستة أشهر بالتحقق من ظروف الغلق للصمامات الكروية وصمامات العادم والصرف في كل خط فرعي. إذا كان هناك تسرب بسيط للمياه، قم بربط الخيوط بشكل معتدل دون تفكيك التوزيع وتجميع صمامات المياه ككل.
عندما يفشل خط أنابيب معين للطاقة الحرارية الأرضية في نظام التسخين في التسخين أو التسريب، ما عليك سوى إغلاق الصمام الكروي المستقل المقابل لذلك الخط الفرعي. سوف تستمر خطوط التدفئة الفرعية الأخرى في الدوران وتوفير التدفئة بشكل طبيعي. بعد الانتهاء من الصيانة وتشغيل الماء، افتح صمام العادم الخاص بهذا الخط الفرعي لتصريف الهواء المتراكم واستعادة التدفئة الطبيعية.
عند توقف نظام التدفئة الحرارية الأرضية لفترة طويلة في نهاية موسم التدفئة، قم بفتح صمام الصرف لتصريف جميع المياه المتراكمة في خط الأنابيب بالكامل لمنع الأنابيب وصمامات توزيع وتجميع المياه من التشقق بسبب التجمد في الشتاء. قم بتجفيف بقع الماء الموجودة على سطح صمامات توزيع وتجميع المياه، وحافظ على جفاف الجزء الداخلي من الصندوق، وأبطئ أكسدة النحاس وقشوره.
ج: بالنسبة للمشعب التقليدي من النوع المنفصل، يجب تجميع صمامات العادم وصمامات الصرف والصمامات الكروية الفرعية بشكل منفصل في الموقع. عملية التجميع معقدة، وأخطاء التثبيت البشرية يمكن أن تسبب التسرب بسهولة. تم تركيب جميع المكونات الوظيفية لهذا المنتج مسبقًا في المصنع. أكمل المصنع اختبار إغلاق ضغط الماء، وفي الموقع يتطلب فقط توصيل أنابيب التدفئة الأرضية. وهذا يقلل بشكل كبير من فترة بناء الديكور ويقلل من احتمالية تسرب الأنابيب وإعادة العمل.
ج: إنه متوافق تمامًا. يمكن استخدام الموصلات الفرعية القياسية للمنتج للمواصفات العامة لأنابيب التدفئة PEX وأنابيب التدفئة الأرضية المركبة من الألومنيوم والبلاستيك المتوفرة في السوق. في الديكور المنزلي والمشاريع التجارية، حيث يتم استخدام كلا النوعين من الأنابيب، ليست هناك حاجة لاستبدال المشعب. سيكون الشراء وإعداد المخزون أكثر ملاءمة.
ج: يتميز نحاس التسخين الخاص HPb59 بخصائص ممتازة مضادة للتقشر ومضادة للأكسدة. الجدار الداخلي أملس ولا توجد به فجوات مشتركة بعد تزويره لمرة واحدة. لا توجد زوايا ميتة تراكمية للحجم. يمكن للطبقة السطحية المضادة للصدأ المصقولة أن تمنع الأكسدة بواسطة بخار الماء، وهي ليست عرضة للصدأ أو الانسداد في ظل ظروف دوران المياه ذات درجة الحرارة العالية للتدفئة الأرضية على مدار العام.
ج: لا يلزم التشغيل اليدوي المتكرر. الصمام عبارة عن هيكل عادم أوتوماتيكي بالكامل. عندما يتم توليد الهواء داخل الأنبوب، يمكن إطلاقه تلقائيًا. فقط عندما يتم ملء نظام التدفئة الأرضية بالماء لأول مرة أو إعادة تنشيطه في الموسم المتغير، يجب فتح صمامات العادم والصرف بالكامل يدويًا لتصريف الهواء المتراكم بالكامل. يمكن تشغيل الاستخدام اليومي تلقائيًا.
ج: يمكن أن توفر كل شحنة مجموعة كاملة من تقرير اختبار التحليل الطيفي للمواد النحاسية HPb59، وشهادة جودة ضغط الماء في المصنع، وملف تتبع الدفعة. سيتم تسليم كل من النسختين الورقية والإلكترونية في وقت واحد لتلبية جميع متطلبات المراجعة الخاصة بقبول التدفئة الأرضية للديكور المنزلي المحلي، وعطاءات مشروع التدفئة والتهوية وتكييف الهواء (HVAC) في الخارج، والتخليص الجمركي، وتقديم ملف إكمال المشروع.
ج: ليس هناك حاجة لاستبدال شامل. جميع الصمامات الكروية الفرعية وحشيات الغلق المصنوعة من السيليكون وصمامات العادم والصرف الخاصة بالمنتج هي قطع غيار أصلية مستقلة عن المصنع. فقط في حالة فشل حشية الختم أو الصمام الكروي في موضع التسرب، يمكن شراء الأجزاء المقابلة بشكل منفصل للتفكيك والاستبدال، مما يقلل بشكل كبير من تكلفة الصيانة على المدى الطويل لنظام التدفئة الأرضية.
