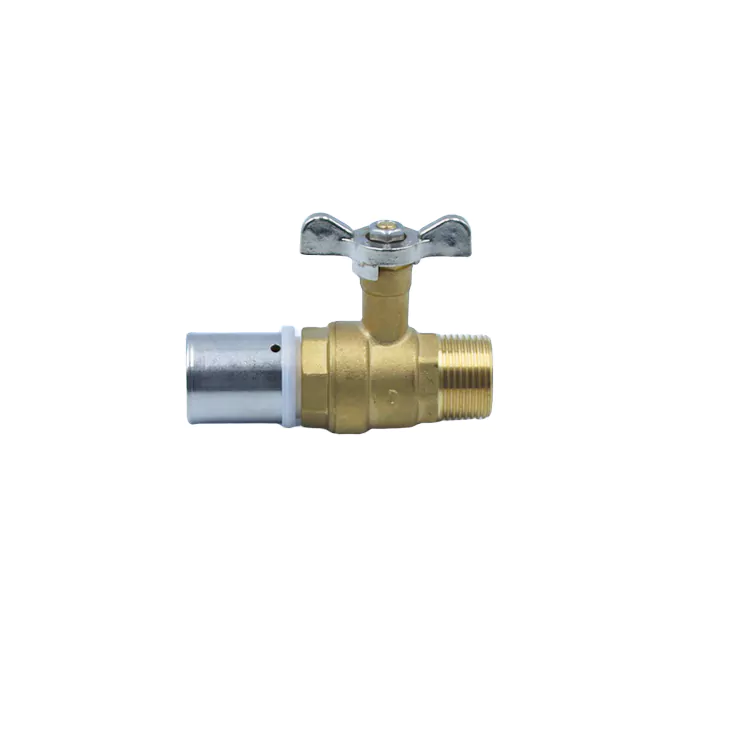

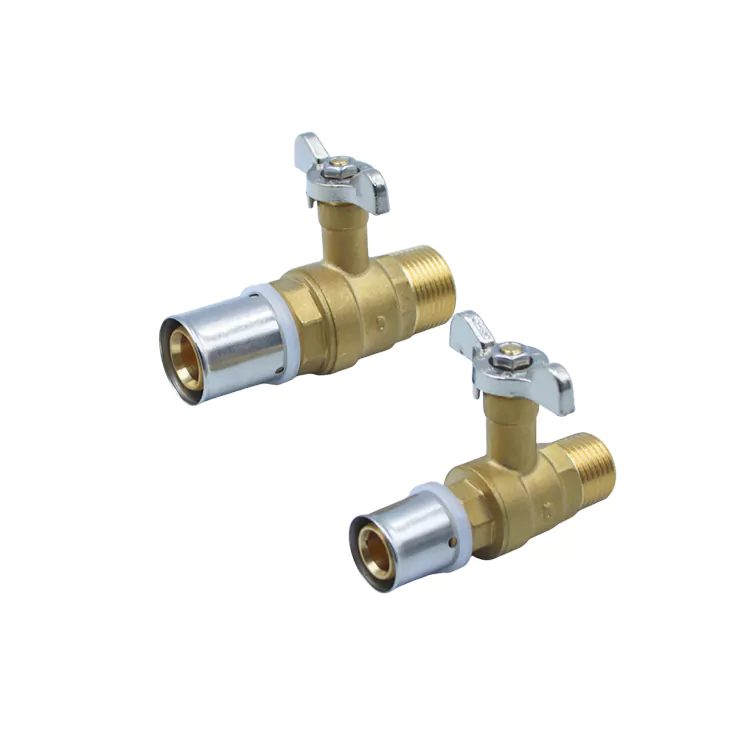

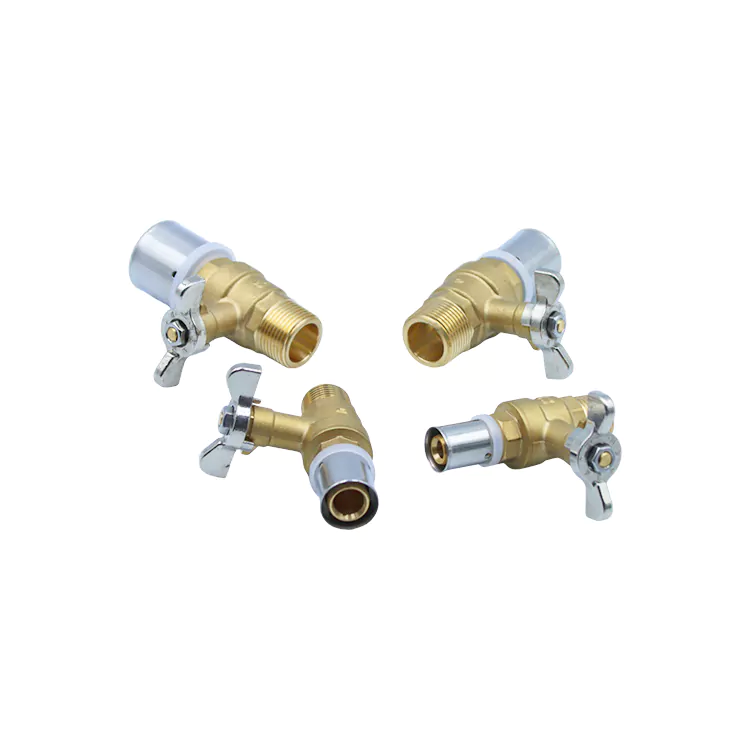

صمام الكرة النحاسي ذو المقبض من النوع المكبس ذو الخيط الذكوري هو صمام توصيل مزدوج مصمم لأنظمة الأنابيب المركبة. تم تشكيل جسم الصمام من قطعة واحدة من النحاس السميك الخالي من الرصاص HPb59-1، مما يلبي معايير الضغط العالي PN16 بشكل موثوق. يتميز أحد الجانبين بخيط ذكر مصنوع بدقة للاتصال المباشر بمختلف التركيبات الملولبة وواجهات المعدات. يستخدم الجانب الآخر منفذًا مخصصًا للضغط مزودًا بحلقة ضغط من الفولاذ المقاوم للصدأ وختم سيليكون مقاوم للشيخوخة؛ يتم تركيبها عن طريق الضغط الهيدروليكي، ولا تتطلب العملية أي لحام أو توصيل الأنابيب، وبالتالي القضاء على مخاطر السلامة من الحرائق المرتبطة بالعمل الساخن في المصدر.
|

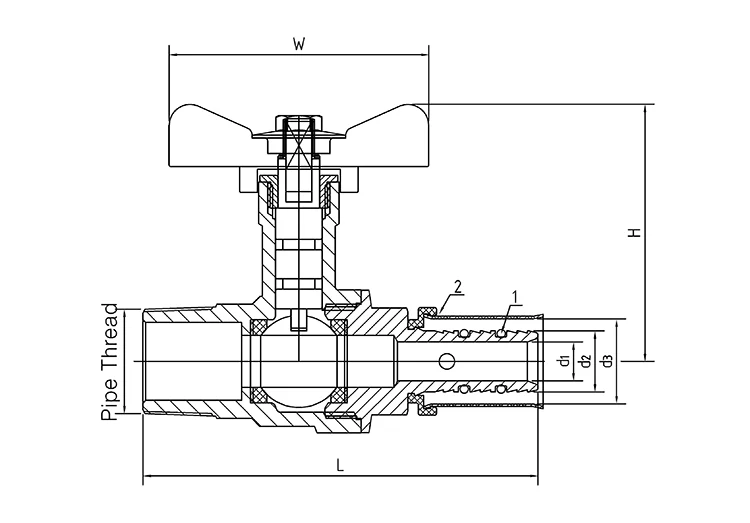

مواصفات المنتج |
L |
د1 |
د2 |
د3 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
|||||||
|
15 |
16mm−1/2M |
75.5 |
5.5 |
10.0 |
16.5 |
جي/PT/معاهدة عدم الانتشار |
50 |
52.75 |
|
20 |
20 ملم -1/2 م |
74.5 |
9.5 |
14.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
50 |
52.75 |
|
20 مللي متر − 3/4 م |
85.5 |
13.0 |
18.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
50 |
55.25 |
|
|
25 |
25 مللي متر − 3/4 م |
86.2 |
18.0 |
23.8 |
25.5 |
جي/PT/معاهدة عدم الانتشار |
50 |
55.25 |
تم تشكيلها كوحدة واحدة لإزالة العيوب مثل فتحات الرمل أو جيوب الهواء الشائعة في الأجسام المصبوبة. يعزز الجدار السميك مقاومة الضغط ويلبي معايير المواد لإمدادات المياه الخالية من الرصاص وشبكات أنابيب إطفاء الحرائق، مما يوفر مقاومة للرواسب الكلسية والتآكل الكهروكيميائي.
يتميز طرف واحد بخيوط ذكرية قياسية دقيقة مع ملفات تعريف خيط موحدة ومحورية عالية، مما يضمن التوافق السلس مع جميع التركيبات الملولبة القياسية. يتميز الطرف الآخر بغطاء مدمج وممتد مناسب للضغط؛ جنبًا إلى جنب مع حلقة قفل من الفولاذ المقاوم للصدأ وطبقة مزدوجة من السيليكون المقاوم للشيخوخة، فهي تخلق قبضة محكمة وآمنة بعد الضغط الهيدروليكي، مما يمنع بشكل فعال تسرب المياه الساكنة.
يوفر تصميم الفراشة المدمج المساحة في المناطق الضيقة مثل أعمدة الأنابيب وفراغات السقف. يتميز بملمس سطحي غير قابل للانزلاق ويسمح بالتبديل الكامل للفتح/الإغلاق مع دوران 90 درجة فقط. يضمن شكل المقبض المميز التعرف البصري السريع على حالة الصمام أثناء عمليات فحص الشبكة.
تتميز بقلب كروي صلب مطلي بالكروم بلمسة نهائية مرآة مع هيكل تدفق كامل التجويف (غير مخفض)؛ يستخدم مقاعد PTFE السميكة لإغلاق محكم ثنائي الاتجاه؛ يشتمل الجذع على تصميم كتف مدمج مضاد للانفجار لتحمل ارتفاع الضغط العالي الفوري ومنع التشنج أثناء فترات طويلة من عدم النشاط.
يغطي أحجام الأنابيب الستة الرئيسية: DN15، DN20، DN25، DN32، DN40، وDN50؛ يتم تمييز كل صمام بالليزر بشكل فردي برمز دفعة ويأتي مع حلقات ضغط بديلة وحشيات من السيليكون مطابقة للمصنع.
يجمع هذا الصمام الكروي النحاسي من نوع الضغط على شكل فراشة بمقبض ذكر من النحاس بين طرق التوصيل الملائمة للضغط والذكور، مما يتيح التكامل السلس بين الأنابيب الفولاذية المقاومة للصدأ ذات الجدران الرقيقة والمعدات أو التركيبات الملولبة. فهو يلغي الحاجة إلى محولات إضافية، ويقلل من نقاط التسرب المحتملة، ويسمح لنموذج الصمام الواحد بأن يناسب سيناريوهين اتصال مختلفين، وبالتالي تبسيط إدارة المخزون.
يتم تأمين وصلة الضغط الملائمة ميكانيكيًا باستخدام أدوات هيدروليكية متخصصة، ولا تتطلب أي لحام أو ربط الأنابيب. وهذا يجعله مثاليًا للبيئات التي يُحظر فيها "العمل الساخن" (اللهب المكشوف) - مثل التصميمات الداخلية للمباني المتطورة، والغرف الميكانيكية المغلقة، ومشروعات التحديث التحديثية للسلامة من الحرائق - مع تقليل وقت التجميع في الموقع بشكل كبير وتقليل تكاليف إعادة العمل الناتجة عن الخطأ البشري.
على عكس المقابض الطويلة التقليدية التي تتطلب خلوصًا كبيرًا، يتناسب مقبض الفراشة المدمج بسهولة مع مناطق التثبيت المقيدة مثل فتحات السقف وأعمدة الأنابيب العمودية ومرفقات المعدات الضيقة. تتيح عملية التشغيل ذات الشوط القصير بمقدار 90 درجة تحكمًا سريعًا وسهلاً أثناء حالات الطوارئ (على سبيل المثال، الحرائق أو تعطل الأنابيب)، مما يضمن رؤية عالية لعمليات الفحص، ويقلل من مخاطر التشغيل العرضي.
يتحمل جسم الصمام السميك المطروق بشكل ثابت الضغط الاسمي PN16، ويقاوم ارتفاع الضغط العالي اللحظي الناتج عن دورات إيقاف تشغيل نظام الرش أو الغلاية. يضمن تصميم الختم الثلاثي - الذي يجمع بين حلقة ضغط من الفولاذ المقاوم للصدأ، وختم سيليكون مزدوج الطبقة، ومقعد صمام PTFE - مقاومة الشيخوخة والتشوه أثناء غمر المياه الساكنة لفترات طويلة والتدوير الحراري، مما يزيل بشكل فعال مخاطر السلامة من الحرائق المرتبطة بالتسرب الخفي والبطيء.
كتف قفل مخصص في قاعدة الجذع يؤمن نطاق سفره. وهذا يمنع خروج الجذع، أو التسرب عند الختم، أو التشويش أثناء فترات الاستعداد الثابت لفترات طويلة أو التقلبات المتكررة في ضغط المياه في شبكة الحماية من الحرائق، مما يقلل بشكل كبير من تكرار الصيانة المستقبلية.

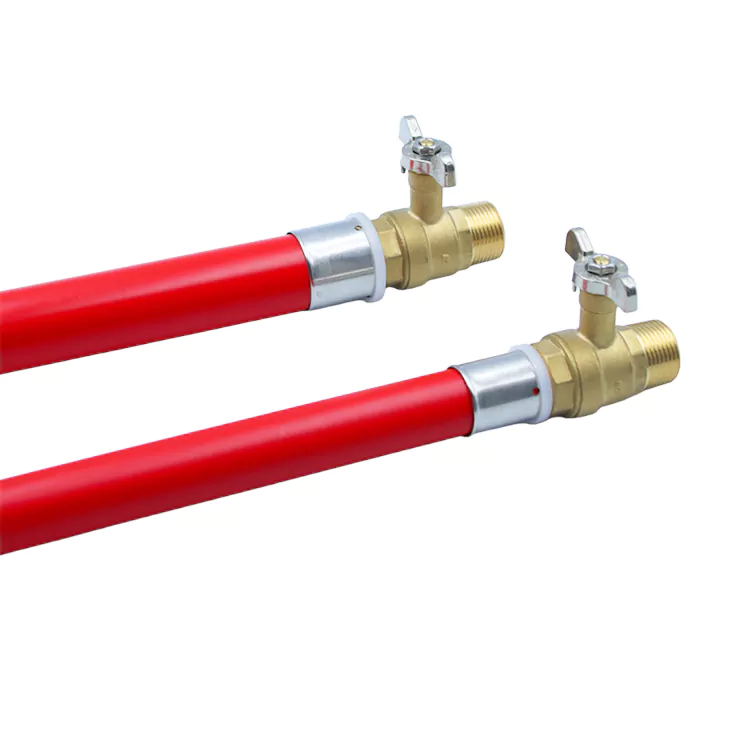

مثالية للأنظمة التي تستخدم الأنابيب الرئيسية المصنوعة من الفولاذ المقاوم للصدأ ذات الجدران الرقيقة مع وصلات الضغط. يتصل الطرف الملولب للصمام مباشرة برؤوس الرشاشات الملولبة في الأطراف الفرعية - مما يلغي الحاجة إلى المحولات أو اللحام - مما يجعله مثاليًا لتركيبات الحماية من الحرائق الجديدة في الوحدات السكنية الراقية ومجمعات التسوق.
مناسبة لتوصيل أنابيب التدفئة الأرضية المصنوعة من الفولاذ المقاوم للصدأ ذات الجدران الرقيقة (عبر الضغط المناسب) بالمشعبات ومضخات الدوران (عبر الوصلات الملولبة). يتناسب تصميم مقبض الفراشة بشكل جيد مع الأماكن الضيقة مثل خزانات التدفئة الأرضية أو الأنابيب المثبتة على السقف، بينما يتحمل الصمام ركوب الدراجات الحرارية على المدى الطويل.
مثالية للمواقع التي لا يكون فيها العمل الساخن (اللحام) ممكنًا. يسمح طرف الضغط المناسب بالاستبدال السريع للصمامات الفاشلة، بينما يتصل الطرف الملولب بالأنابيب الملولبة الموجودة؛ وهذا يتجنب الحاجة إلى تفكيك الأنابيب المدمجة، مما يقلل بشكل كبير من تعقيد البناء وتكاليفه.
يربط منافذ المعدات الملولبة بأنابيب تداول من الفولاذ المقاوم للصدأ؛ يضمن الصمام ذو الواجهة المزدوجة التكامل السلس بين نوعي الأنابيب. يلبي جسم الصمام الخالي من الرصاص معايير السلامة لإمدادات مياه الشرب، ويضمن التصميم ذو التجويف الكامل معدلات تدفق مستقرة.
- DN15/DN20: تدفئة تحت الأرضية للوحدات السكنية الصغيرة وخطوط فرعية للرش للمحلات التجارية المكونة من طابق واحد؛ تتميز بأقطار صغيرة ومساحات تركيب ضيقة، حيث يوفر مقبض الفراشة ميزة تشغيلية واضحة. DN25/DN32: رافعات الرشاش للمباني السكنية الشاهقة والخطوط الرئيسية للوحدة الفردية للتدفئة تحت الأرضية؛ الأقطار القياسية لأنظمة التدفئة والتهوية وتكييف الهواء التجارية والمواصفات السائدة لمخزون المشروع. DN40/DN50: أنابيب الرش المركزية لمراكز التسوق ومباني المكاتب، بالإضافة إلى خطوط التوزيع الرئيسية لأنظمة المضخات الحرارية ذات مصدر الهواء واسعة النطاق؛ مصمم لظروف التدفق العالي والضغط العالي، ويتميز بجسم صمام سميك لمقاومة الضغط الفائقة.
- صمام كروي ملائم للضغط أحادي التوصيل: متوافق فقط مع الأنابيب المصنوعة من الفولاذ المقاوم للصدأ؛ لا يمكن الاتصال مباشرة بالمعدات الملولبة بدون محولات، مما يزيد من خطر التسرب. صمام كروي ذكري ذو وصلة واحدة: يتطلب خيوط الأنابيب؛ يتضمن العمل الساخن في الموقع وخطوات معالجة متعددة، مما يجعل التثبيت صعبًا في مساحات الأنابيب الضيقة. هذا الصمام الكروي المركب ذو الواجهة المزدوجة: متوافق مع كل من مجموعة الضغط المصنوعة من الفولاذ المقاوم للصدأ ووصلات المعدات الملولبة؛ لا يتطلب أي لحام أو محولات إضافية، مما يحقق التوازن بين كفاءة التثبيت وتوافق الأنابيب.
- تحتل مساحة جانبية كبيرة؛ في الأسقف المعلقة أو أعمدة الأنابيب الضيقة، قد يتم إعاقتها بواسطة العزل أو الصفائح المعدنية، مما يمنع الفتح والإغلاق بشكل صحيح. مقبض الفراشة المدمج: يتميز بمظهر عام مدمج يسمح بتغطية جسم الصمام بالكامل بمادة عازلة، مع كشف المقبض قليلاً فقط؛ يضمن التشغيل دون عائق في المساحات الضيقة والمغلقة ويتيح إيقاف المياه بشكل أسرع في حالات الطوارئ.
تخضع القضبان النحاسية HPb59-1 للتحليل الطيفي دفعة تلو الأخرى للتحكم الصارم في مقاييس مقاومة الضغط ومقاومة إزالة الزنك. تخضع حلقات الضغط المصنوعة من الفولاذ المقاوم للصدأ وحشيات السيليكون لاختبارات هيدروستاتيكية منفصلة للضغط العالي واختبارات تقادم الدراجات عند درجات الحرارة العالية/المنخفضة لفحص المكونات المعرضة للفشل المبكر.
يخضع كل صمام كروي نحاسي ذو مقبض فراشة من النوع المكبس لاختبار الغلاف الهيدروستاتيكي عالي الضغط، واختبار إحكام الهواء القائم على الفقاعات، واختبار متانة الفتح/الإغلاق لمدة 10000 دورة للتحقق بشكل كامل من حدود الضغط، وثبات الختم، وطول العمر التشغيلي.
يتم فحص المحورية وملاءمة الخيط بشكل فردي للخيوط الذكور؛ يتم إجراء الكشف عن الخلل على اللحامات ذات الأكمام المضغوطة وملاءمة حلقة الضغط. تمنع هذه الإجراءات على وجه التحديد حالات فشل خطوط الأنابيب الشائعة مثل تسرب الخيوط وانفصال الأنابيب.
يتم تمييز كل صمام بالليزر برمز دفعة فريد. تتم أرشفة البيانات من جميع مراحل الإنتاج - التشكيل، والتصنيع الآلي، وتجميع المكونات، والفحص النهائي - بشكل دائم، مما يتيح إمكانية التتبع السريع وتحديد الحلول في حالة ظهور أي مشكلات تتعلق بالجودة.
يقدم الفنيون المحترفون إرشادات عملية شاملة، تغطي قطع الأنابيب المصنوعة من الفولاذ المقاوم للصدأ، والتحكم في ضغط تركيب الضغط الهيدروليكي، ومعايير تجميع الخيوط الذكورية، واختبار الضغط العالي المقطعي لشبكة الأنابيب، وبروتوكولات محددة لاستكشاف الأخطاء وإصلاحها للتوصيلات الملولبة والملائمة للضغط، وبالتالي تقليل إعادة العمل أثناء التشغيل في الموقع.
يستوعب فريق خدمة العملاء متعدد اللغات المناطق الزمنية العالمية، مما يضمن الاستجابة السريعة للاستفسارات المتعلقة باختيار المنتج لظروف تشغيل محددة، وتحديثات حالة الطلب بالجملة، وطلبات دعم ما بعد البيع من المقاولين الخارجيين وتجار السباكة بالجملة، مما يسهل الاتصال السلس عبر الحدود.
بالنسبة للمشاريع الكبيرة - مثل أنظمة الرش المركزية في مراكز التسوق، أو التدفئة الأرضية تحت الأرضية السكنية، أو معدات تنقية المياه واسعة النطاق - فإننا نقدم خططًا مخصصة لاختيار المنتجات استنادًا إلى معلمات ضغط خطوط الأنابيب ومتطلبات قطر الأنابيب، مما يؤدي إلى تحسين التخطيط العام لشبكة الأنابيب وقوائم المخزون.
نحن نقدم إمدادًا مستمرًا وطويل الأمد للأجزاء الفردية المعرضة للتآكل، مثل حلقات الضغط المصنوعة من الفولاذ المقاوم للصدأ، وحشيات السيليكون المقاومة للتقادم، ومقابض الفراشة. وهذا يسمح باستبدال أجزاء معينة متآكلة بدلاً من التخلص من الصمام بأكمله، مما يقلل بشكل كبير من تكاليف الصيانة والمواد الاستهلاكية على المدى الطويل.
تأتي جميع المنتجات مع ضمان OEM قياسي لمدة 12 شهرًا يغطي عيوب المواد ومشكلات التصنيع (مثل عيوب التزوير أو التجميع). تشمل المشكلات المغطاة تشقق جسم الصمام، والتسربات بسبب تجميع المصنع، ودقة الخيط دون المستوى المطلوب، وفشل إغلاق حلقة الضغط؛ يتم توفير التوجيه الفني المجاني وقطع الغيار OEM.
1. وثائق اختبار المواد: تقرير التحليل الطيفي للنحاس HPb59-1؛ تقارير اختبار مقاومة درجة الحرارة والضغط المتخصصة لحلقات الضغط المصنوعة من الفولاذ المقاوم للصدأ وحشيات السيليكون.
2. تقارير أداء المنتج النهائي: سجلات اختبار الضغط الهيدروستاتيكي في المصنع لجسم الصمام؛ تقارير اختبار إحكام الهواء/التسرب؛ سجلات اختبار المتانة (+10,000 دورة)؛ تقارير الكشف عن العيوب لمنافذ الضغط المناسب.
3. شهادات الامتثال الدولية: شهادة سلامة المنتج CE، وتلبية معايير الاستيراد والتخليص الجمركي لتركيبات السباكة والحماية من الحرائق في معظم البلدان في جميع أنحاء العالم.
4. وثائق قبول المشروع: شهادة المطابقة OEM وسجلات تتبع الدُفعات؛ توفر جميع الوثائق اللازمة للحماية من الحرائق المحلية وقبول مشاريع التدفئة والتهوية وتكييف الهواء، بالإضافة إلى تقديم عطاءات المشاريع الخارجية وتسجيلها.
ج: تتصل الصمامات الكروية القياسية ذات الضغط الواحد فقط بأنابيب الفولاذ المقاوم للصدأ؛ يتطلب التوصيل برؤوس الرشاشات الملولبة أو مضخات التدوير محولات، مما يؤدي إلى ظهور نقاط تسرب محتملة إضافية. تتطلب الصمامات الكروية ذات الخيوط الذكورية النقية خيوطًا في الموقع، وهي عملية مرهقة وتشكل مخاطر الحريق بسبب العمل الساخن. يتميز هذا المنتج بتصميم متكامل ثنائي الواجهة، مما يسمح لصمام واحد بالاتصال بنوعين مختلفين من الأنابيب بدون محولات أو لحام. وهذا يقلل من تنوع المخزون، ويبسط التجميع في الموقع، ويقلل من مخاطر تسرب خطوط الأنابيب، ويعتبر مثاليًا لكل من مشاريع البناء والتجديد الجديدة التي تتضمن أنظمة الأنابيب الهجينة.
ج: لا. يتميز المنتج بحلقة قفل من الفولاذ المقاوم للصدأ عالية المتانة وختم سيليكون مزدوج الطبقة مقاوم للشيخوخة. بعد تركيب الضغط الهيدروليكي، تتفاعل حلقة القفل بشكل موحد مع جدار الأنبوب الفولاذي المقاوم للصدأ، مما يوزع الضغط بالتساوي لمنع التشوه الناتج عن نقاط الضغط الموضعية. لقد خضع ختم السيليكون لآلاف الساعات من اختبارات التقادم الثابتة أثناء الغمر في الماء، مما يجعله مناسبًا للظروف الثابتة طويلة المدى لشبكات أنابيب الحماية من الحرائق. بالإضافة إلى ذلك، تخضع كل وصلة ملائمة للضغط لاختبارات غير مدمرة قبل مغادرة المصنع، مما يؤدي بشكل فعال إلى القضاء على مخاطر السلامة من الحرائق مثل انفصال الأنابيب أو التسرب البطيء من المصدر.
ج: إنه متوافق تمامًا. تم تصنيع جسم الصمام من النحاس HPb59-1 السميك كوحدة واحدة ويخضع لاختبار الضغط العالي المدمر PN16 قبل الشحن. إنه يتحمل بشكل موثوق الضغط الثابت لأنظمة الرشاشات الشاهقة وارتفاعات الضغط العالي العابرة الناتجة عن دورات بدء تشغيل المضخة، مما يلبي معايير القبول المحلية والدولية لمشاريع أنابيب الحماية من الحرائق.
ج: لا. إن مقبض الفراشة صغير الحجم، مما يسمح بتغطية قسم الضغط في جسم الصمام بالكامل بمادة عازلة بينما يمتد المقبض فقط إلى الخارج قليلاً، مما يتطلب الحد الأدنى من خلوص التشغيل. يتيح تصميمه ذو الشوط القصير بزاوية 90 درجة التبديل بين الحالات المفتوحة والمغلقة بنقرة بسيطة، مما يضمن التشغيل دون عائق داخل عمود الأنبوب القياسي وخلوص فراغات السقف دون تداخل من الصفائح المعدنية أو العزل.
