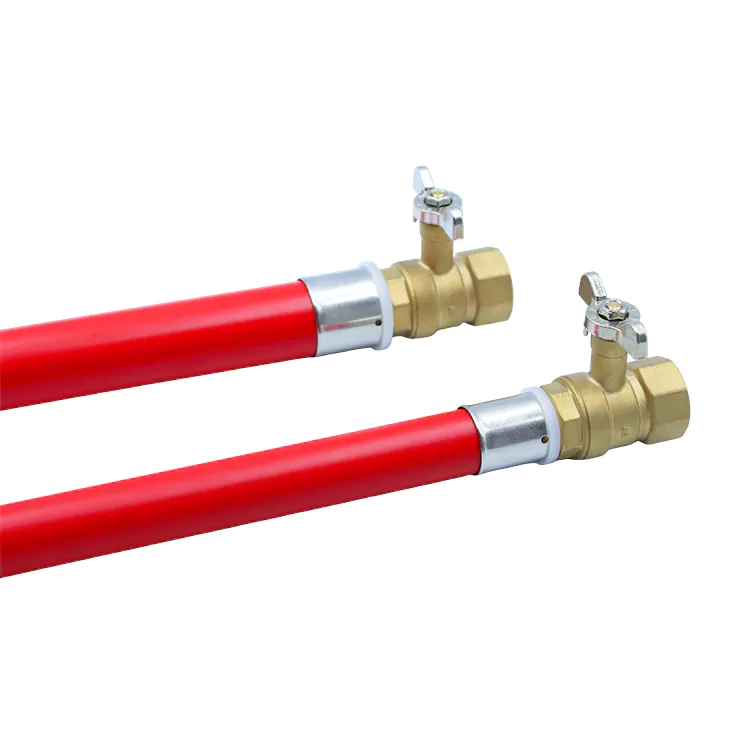

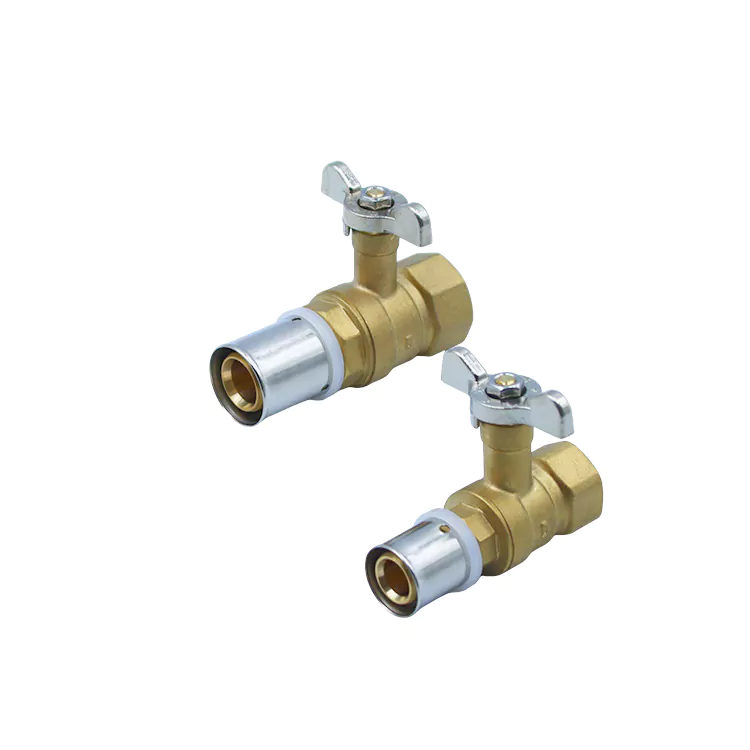

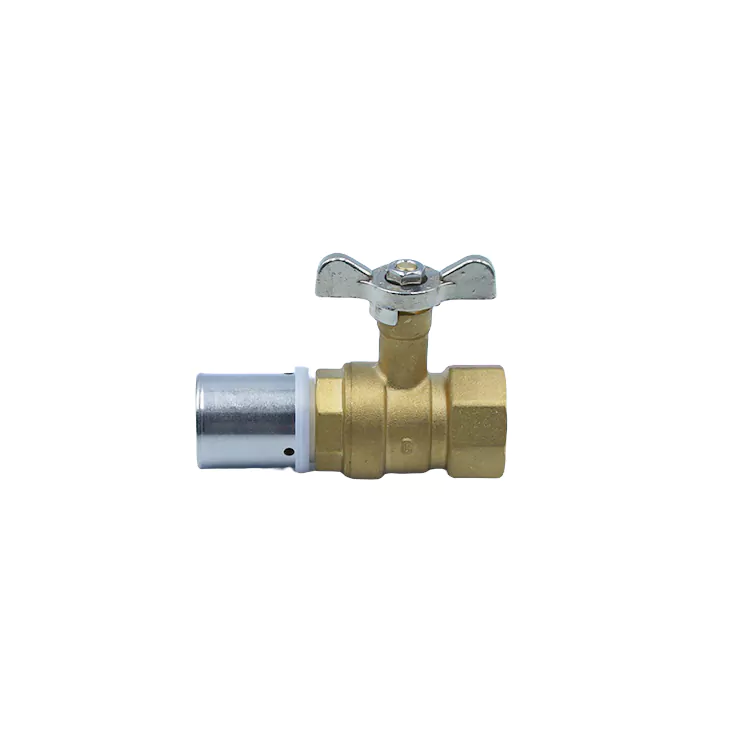

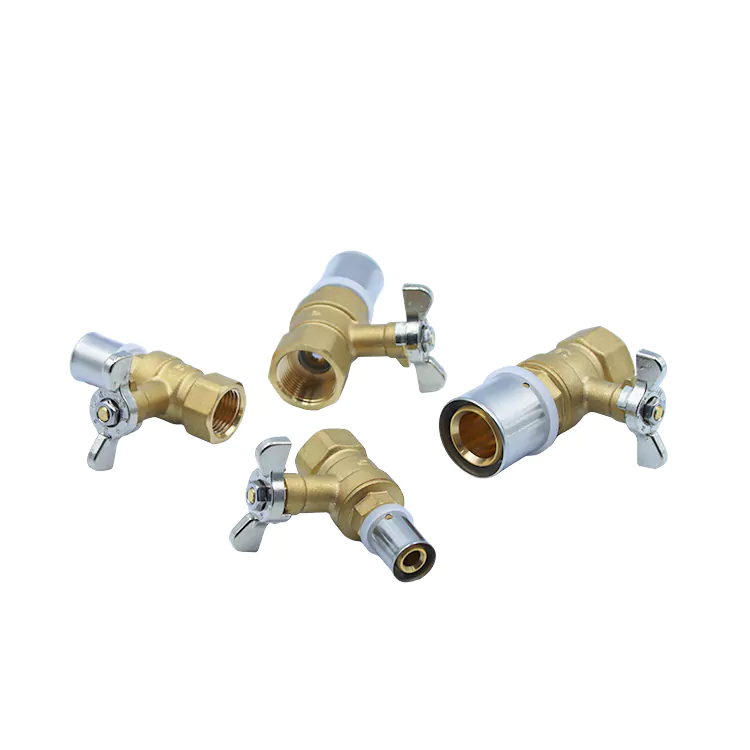

تم تصميم مقبض الفراشة للصمام النحاسي المقاوم للحريق خصيصًا لمواجهة أحد التحديات المحددة للحماية من الحرائق: توفير إغلاق موثوق للطوارئ في الأماكن التي لا يمكن فيها تشغيل الصمامات القياسية. فهو يجمع بين ثلاثة حلول هندسية في مكون واحد:
وصلة الضغط - تمنع اللحام أو الخيوط، مما يتيح التركيب الآمن في التصميمات الداخلية النهائية دون مخاطر الحريق؛
مقبض الفراشة القصير - يحتل الحد الأدنى من نصف قطر التأرجح، مما يسمح بتشغيل 90 درجة في أعمدة الأنابيب الضيقة حيث قد تصطدم المقابض الطويلة بالجدران أو العزل؛
هيكل من النحاس المطروق HPb59-1 المتوافق مع GA79 - يوفر سلامة الضغط بتصنيف PN16 مع مانع تسرب مانع للتسرب وحماية جذعية مقاومة للانفجار.
والنتيجة هي صمام الحماية من الحرائق الذي لا يلبي متطلبات الكود فحسب، بل يحل أيضًا القيود التشغيلية الواقعية الموجودة في التعديلات التجارية المتطورة والفنادق والأبراج السكنية.
|

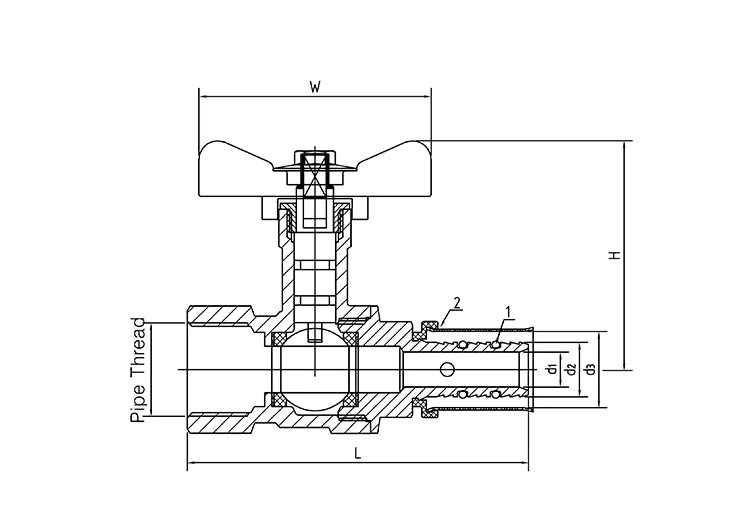

مواصفات المنتج |
L |
د1 |
د2 |
د3 |
خيط الأنابيب |
W |
H |
|
|
الاسم المميز |
مقاس |
|||||||
|
15 |
16 ملم – 1/2 فهرنهايت |
72 |
5.5 |
10.0 |
16.5 |
جي/PT/معاهدة عدم الانتشار |
50 |
52.75 |
|
20 |
20 ملم – 1/2 فهرنهايت |
72.2 |
9.5 |
14.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
50 |
52.75 |
|
20 ملم – 3/4 فهرنهايت |
83.5 |
13.0 |
18.0 |
20.5 |
جي/PT/معاهدة عدم الانتشار |
50 |
55.25 |
|
|
25 |
25 ملم – 3/4 فهرنهايت |
84.0 |
18.0 |
23.8 |
25.5 |
جي/PT/معاهدة عدم الانتشار |
50 |
55.25 |
1. تفشل الصمامات القياسية ذات المقبض الطويل في مطاردات الأنابيب الضيقة: في منشآت الحماية من الحرائق في العالم الحقيقي، غالبًا ما تصبح الصمامات القياسية ذات المقبض الطويل غير قابلة للتشغيل بسبب بيئتها. عند تركيبها في أعمدة رأسية ضيقة، أو قاعات السقف، أو غرف المعدات ذات الخلوص المحدود، فإن المقابض الطويلة تضرب الأنابيب أو الجدران أو العوارض الهيكلية المجاورة - مما يمنع الدوران الكامل بمقدار 90 درجة؛ يتم إعاقتها بواسطة طبقات عزل الأنابيب، والتي تحبس المقبض؛ لا يمكن الوصول إليها عندما تكون الصمامات غائرة خلف لوحات الوصول ذات نصف قطر التأرجح المحدود.
2. اختلاف مقبض الفراشة: يستبدل هذا الصمام الرافعة الطويلة البارزة بمقبض فراشة مدمج غير قابل للانزلاق. يتناسب نصف قطر التأرجح القصير مع الخلوصات الضيقة حيث لا يمكن للمقابض الطويلة أن تدور ببساطة - مما يضمن إمكانية فتح الصمام أو إغلاقه بالكامل في حالة الطوارئ، بغض النظر عن مدى ضيق مساحة التثبيت.
3. استجابة الطوارئ ربع دورة 90 درجة: على الرغم من حجمها الصغير، فإن مقبض الفراشة يوفر عملية ربع دورة كاملة 90 درجة من الفتح الكامل إلى الإغلاق الكامل - مما يلبي متطلبات كود الحريق للإغلاق السريع في حالات الطوارئ. تم تحسين عزم الدوران لتشغيل اليد بالقفاز، كما يوفر تصميم جناح المقبض قبضة آمنة حتى في الظروف الرطبة أو المظلمة.
4. التمييز البصري لعمليات التفتيش على الحرائق: إن الصورة الظلية المميزة للفراشة تجعل هذا الصمام يمكن التعرف عليه على الفور أثناء عمليات التفتيش على السلامة من الحرائق. يمكن للمفتشين تحديد ما إذا كان الصمام في الموضع الصحيح بسرعة دون البحث في متاهة من صمامات السباكة القياسية - مما يقلل من وقت الفحص ويقلل من مخاطر الامتثال.
تم تشكيل جسم مقبض الفراشة بصمام نحاسي مقاوم للحريق من النحاس الخالي من الرصاص HPb59-1 - وهي مادة تم اختيارها خصيصًا لتلبية المتطلبات الفريدة للحماية من الحرائق: الضغط الثابت على المدى الطويل، والتشغيل غير المتكرر، وعدم التسامح مطلقًا مع الفشل. على عكس النحاس المصبوب مع مسامية محتملة لثقب الرمل، يضمن الهيكل المطروق سلامة كثيفة وخالية من العيوب وتحافظ على تصنيف PN16 (1.6 ميجا باسكال) طوال عقود من الخدمة. هذا ليس مكونًا من الدرجة المدنية - إنه نحاس من الدرجة الصناعية تم تصميمه وفقًا لمواصفات السلامة من الحرائق GA79، ويتم التحقق من صحته من خلال التحليل الطيفي دفعة تلو الأخرى للتحقق من الامتثال الخالي من الرصاص والقدرة على تحمل الضغط.
غالبًا ما يتطلب تركيب أنابيب الحريق التقليدية تصاريح العمل الساخن، وساعات الحريق، وفحص ما بعد اللحام. هذا الصمام يلغي كل ذلك. يعمل منفذ الضغط المتكامل، جنبًا إلى جنب مع حلقة ضغط من الفولاذ المقاوم للصدأ، على إنشاء اتصال دائم مانع للتسرب باستخدام الأدوات الهيدروليكية فقط - بدون لحام، أو خيوط، أو لهب مفتوح.
تم تصميم سدادة السيليكون المدمجة خصيصًا لظروف نظام الحريق: غمر الماء الساكن على المدى الطويل مع تدفق غير متكرر. فهو يقاوم التحلل المائي والتصلب والتشوه - ويتم التحقق من صحته من خلال اختبارات التقادم المتخصصة التي تحاكي عقودًا من الخدمة الاحتياطية.
يضمن تشكيل الضغط الموحد هذا جودة مشتركة متسقة عبر كل عملية تركيب، مما يزيل التباين المتأصل في اللحام اليدوي أو تجميع الوصلات الملولبة - ويقلل بشكل كبير من عبء الفحص على مقاولي الحماية من الحرائق.
يعمل قلب الكرة ذو التجويف الكامل المطلي بالكروم بصمام الضغط النحاسي على التخلص من قيود التدفق - وهو أمر بالغ الأهمية للحفاظ على كثافة الرشاش وضغط تفريغ الصنبور. هذا ليس صمامًا منخفض التجويف منخفض التكلفة؛ يتطابق القطر الداخلي مع حجم الأنبوب لمنع انخفاض الضغط عندما تكون هناك حاجة ماسة إلى مياه الإطفاء.
يوفر مقعد PTFE السميك إغلاقًا محكمًا للفقاعات ثنائي الاتجاه، مما يحافظ على عدم التسرب خلال سنوات من الضغط الساكن. يشتمل الجذع المقاوم للانفجار على كتف محدود الحركة يمنع قذف الجذع حتى في ظل ارتفاع الضغط العالي - وهي ميزة أمان مهمة لأنظمة الحماية من الحرائق التي يجب أن تعمل بشكل لا تشوبه شائبة بعد سنوات من الاستعداد الخامل.
1. التغطية الكاملة لأقطار أنابيب الحريق القياسية: تغطي سلسلة الصمامات أقطارًا قياسية من DN15 إلى DN50، مما يتوافق تمامًا مع أبعاد الرشاشات الفولاذية المقاومة للصدأ ذات الجدران الرقيقة وأنابيب صنبور النار المستخدمة في المباني التجارية والمجمعات السكنية وغرف المعدات الصغيرة.
2. الجسم المدمج يوفر مساحة التثبيت: يتميز الهيكل المدمج والمبسط بتصميم منفذ مدمج مناسب للضغط بدون مكونات زائدة عن الحاجة. إنها مناسبة لتخطيطات الأنابيب الكثيفة، وتتطلب الحد الأدنى من الخلوص للتركيب، وتسهل بناء شبكة الأنابيب القياسية.
3. التوافق الشامل للمشروعات الجديدة والتحديثية: تتوافق الواجهة القياسية للضغط مع أنابيب الحريق المصنوعة من الفولاذ المقاوم للصدأ ذات الجدران الرقيقة السائدة في السوق. وهي مناسبة لكل من التركيبات الجديدة وتجديد شبكات أنابيب الحريق الحالية، مما يوفر تنوعًا واسعًا.
1. الفحص الطيفي للمواد الخام: كل دفعة من قطع النحاس HPb59-1 تخضع للتحليل الطيفي للتحقق بدقة من خصائصها الخالية من الرصاص ومقاومة الضغط ومقاومة التآكل. تخضع حلقات الضغط المصنوعة من الفولاذ المقاوم للصدأ وأختام السيليكون لاختبارات مقاومة الضغط الساكن والشيخوخة المتخصصة لضمان ملاءمتها لظروف المياه الساكنة طويلة المدى في أنظمة الحماية من الحرائق.
2. اختبار شامل لأداء السلامة من الحرائق: يخضع كل صمام نحاسي لضغط الحريق مزود بمقبض فراشة لسلسلة متتالية من الاختبارات - بما في ذلك اختبار الغلاف الهيدروستاتيكي عالي الضغط، واختبار إحكام الهواء/التسرب، واختبار متانة 10000 دورة - للتحقق بشكل شامل من حدود ضغط جسم الصمام، واستقرار الختم، وطول العمر التشغيلي.
3. التحقق الدقيق من السلامة الهيكلية الخاصة بالحريق: نقوم بإجراء عمليات تفتيش صارمة على استواء وضيق منافذ التوصيل المضغوطة والتحقق بدقة من عزم الدوران التشغيلي والمحورية الهيكلية. يعمل هذا النهج المستهدف على تخفيف المخاطر الشائعة في شبكات أنابيب مكافحة الحرائق، مثل انفصال الأنابيب، وتسرب المفاصل، والتشويش التشغيلي.
4. إمكانية تتبع السلسلة الكاملة وتوثيق الامتثال الكامل: يتم تمييز كل منتج بالليزر برمز دفعة فريد، مما يضمن إمكانية تتبع الإنتاج بالكامل. نحن نقدم تقارير اختبار المواد، وشهادات مطابقة المصنع، وشهادة CE، ونلبي بشكل كامل متطلبات قبول إكمال المشروع، وحفظه، والتخليص الجمركي عبر الحدود في كل من الأسواق المحلية والدولية.
1. إرشادات فنية متخصصة لتركيب مقاومة الحريق بالضغط: يقدم الفنيون المحترفون إرشادات عملية تغطي العملية بأكملها - بما في ذلك أنابيب الحريق المصنوعة من الفولاذ المقاوم للصدأ ذات الجدران الرقيقة والتشكيل الهيدروليكي واختبار شبكة الضغط العالي واكتشاف التسرب - لحل تحديات التثبيت المعقدة.
2. تنسيق المشروع متعدد اللغات عبر الحدود: يستوعب فريق خدمة العملاء متعدد اللغات لدينا المناطق الزمنية العالمية، مما يضمن الاستجابات السريعة لاستفسارات المشتريات الخارجية، وتتبع الطلبات، واحتياجات صيانة ما بعد البيع، وتسهيل التعاون في المشاريع واسعة النطاق عبر الحدود.
3. حلول مخصصة لمشاريع مكافحة الحرائق بالجملة: بالنسبة لشبكات الرش واسعة النطاق وتركيبات صنابير إطفاء الحرائق المركزية، فإننا نقدم خططًا مخصصة لاختيار المنتجات استنادًا إلى معلمات الأنابيب المحددة ومعايير البناء، مما يسهل التنفيذ الناجح لمشاريع السلامة من الحرائق واسعة النطاق.
4. ضمان طويل الأجل وتوريد قطع الغيار الأصلية: يشمل ضمان الشركة المصنعة لمدة 12 شهرًا على الوحدة الكاملة وإمدادًا مستقرًا وطويل الأمد لأجزاء التآكل الأصلية - مثل حلقات الضغط وحشوات الغلق المصنوعة من الفولاذ المقاوم للصدأ - لضمان تلبية احتياجات الصيانة والإصلاح المستمرة لشبكة أنابيب مكافحة الحرائق.
1. شبكات أنابيب إطفاء الحرائق الأوتوماتيكية: مناسبة لأنابيب الفولاذ المقاوم للصدأ ذات الجدران الرقيقة في أنظمة الرش للمباني السكنية والمجمعات التجارية وأبراج المكاتب. يعد التثبيت الملائم للضغط بدون لحام مثاليًا لمشاريع التجهيز المتطورة، بينما يضمن التصميم ذو التجويف الكامل تدفقًا ثابتًا للمياه للرشاشات.
2. أنظمة إمداد المياه بصنبور إطفاء الحرائق الداخلي: متوافقة مع كل من خطوط التحكم الفرعية والرئيسية لصنابير إطفاء الحريق الداخلية. يلبي تصنيف الضغط العالي PN16 متطلبات إمداد صنبور إطفاء الحريق بالضغط المستمر، بينما يسمح المقبض الفراشي بالفتح والإغلاق السريع أثناء حالات الطوارئ.
3. التعديل التحديثي لشبكات أنابيب مكافحة الحرائق القديمة: يلغي الحاجة إلى العمل الساخن (اللحام) ويحافظ على سلامة هياكل الأنابيب الموجودة. تتيح تقنية Press-fit الاستبدال السريع للصمامات القديمة أو الفاشلة، مما يقلل بشكل كبير من تعقيد البناء والجداول الزمنية للمشروع.
4. أنظمة أنابيب الحريق المغلقة لغرف المعدات: مصممة للمساحات الضيقة مثل أعمدة الأنابيب الضيقة وفراغات السقف المغلقة. يعمل مقبض الفراشة المدمج على حل قيود المساحة التشغيلية، بينما يضمن الختم المتين موثوقية الأنظمة التي تظل في وضع الاستعداد طوال العام.
ج: تتطلب الصمامات الملحومة القياسية عملاً ساخنًا، مما يستلزم ضوابط صارمة في الموقع، ومخاطر عالية للسلامة، وأوقات بناء طويلة؛ الصمامات الملولبة عرضة للتسرب في الخيوط. يستخدم هذا المنتج عملية ضغط هيدروليكي خالية من اللحام، مما يؤدي إلى التخلص من مخاطر العمل الساخن وتسريع عملية التثبيت. وهو يتوافق مع معيار GA79 للسلامة من الحرائق ويعتبر مثاليًا للمساحات المغلقة أو الراقية، ويعالج تحديات المشروع الرئيسية فيما يتعلق بالسلامة والكفاءة والامتثال التنظيمي.
ج: نعم، إنه متوافق تمامًا. يتميز جسم الصمام بتصميم سميك ومُشكل لتعزيز مقاومة الضغط، ويلبي باستمرار معيار الضغط الاسمي PN16. إنه يتحمل الضغط المستمر وارتفاع الضغط العالي اللحظي الموجود في شبكات الحريق الشاهقة، ويناسب مختلف ظروف إمدادات المياه التجارية والسكنية، ويلبي معايير قبول المشروع لاختبار الضغط.
ج: لا. يستخدم المنتج أختام سيليكون متخصصة ومقاومة للشيخوخة والتي خضعت لاختبارات صارمة للضغط الثابت والشيخوخة. تم تحسينها لتناسب الظروف المحددة لشبكات مكافحة الحرائق - والتي غالبًا ما تظل ثابتة مع تدفق المياه غير المتكرر - وتوفر الأختام تحللًا مائيًا ممتازًا ومقاومة للتقادم، مما يضمن عدم وجود تسرب عند نقاط الاتصال أثناء الاستخدام طويل المدى.
ج: لا، لا. يتميز مقبض الفراشة بتصميم محسّن لعزم الدوران، مما يتيح فتح وإغلاق بضربة قصيرة بمقدار 90 درجة بأقل جهد. تم تصميمه خصيصًا للبيئات ذات المساحة المحدودة - مثل أعمدة الأنابيب الضيقة وفراغات السقف - وهو يسهل إغلاق المياه في حالات الطوارئ والصيانة الروتينية، مما يجعله أكثر ملاءمة لأنظمة أنابيب الحماية من الحرائق المغلقة من الصمامات ذات المقابض الطويلة.
ج: لا. يضمن الجمع بين حلقة الضغط المصنوعة من الفولاذ المقاوم للصدأ وعملية التشكيل بالضغط الدقيقة وجود هيكل آمن؛ يتم التحقق من عمق المشاركة وملاءمتها من خلال اكتشاف عيوب المصنع المتخصص. بمجرد تشكيلها، يكون الاتصال مستقرًا وقادرًا على تحمل الاهتزازات الطفيفة في خطوط الأنابيب وتقلبات ضغط المياه، مما يؤدي بشكل فعال إلى القضاء على مخاطر السلامة من الحرائق مثل الانفصال أو الارتخاء أو التسرب.
