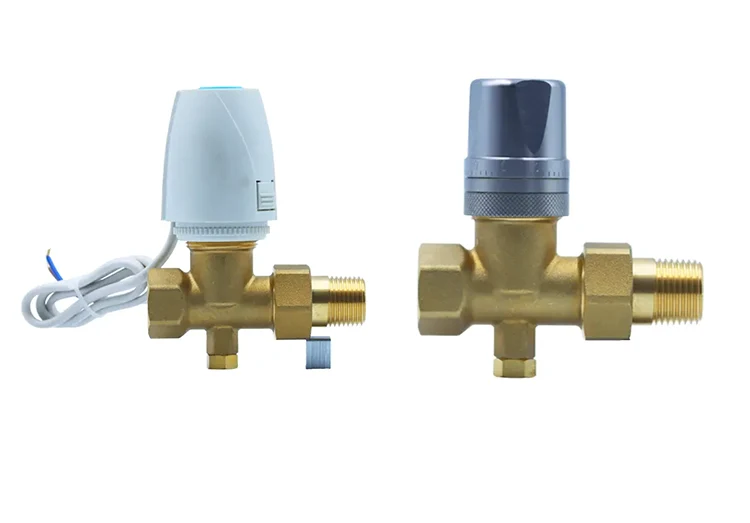

صمام التحكم في التدفق المتكامل لأنبوب التدفئة الأرضية هو جهاز ميكانيكي تم تطويره بواسطة Huitong خصيصًا لأنظمة التدفئة التجارية السكنية والصغيرة إلى المتوسطة. إنه مصنوع من قطعة واحدة من النحاس HPb59 ويتميز بطبقة نهائية مطلية بالنيكل تقاوم الترسبات الكلسية والأكسدة.
إنه يشتمل على قلب صمام مصمم بدقة مع علامات مقياس واضحة، مما يسمح بضبط يدوي ودقيق لتدفق المياه في الدوائر الفردية. يتيح ذلك تحقيق التوازن السريع لدرجات حرارة التدفئة في جميع أنحاء المنزل، وحل المشكلات المتعلقة بالتدفئة غير المتساوية بشكل فعال.
يحتوي جسم الصمام على حشوات EPDM مزدوجة الطبقة ومقاومة للحرارة، مما يضمن أداءً خاليًا من التسرب تحت ضغط ركوب الدراجات في الماء الساخن والبارد على المدى الطويل. تصميمه المتكامل يلغي الحاجة إلى محولات إضافية ويقلل من نقاط التسرب المحتملة، بينما يسمح حجمه الصغير بوضعه بسهولة في الخزانات الضيقة المتعددة.
|

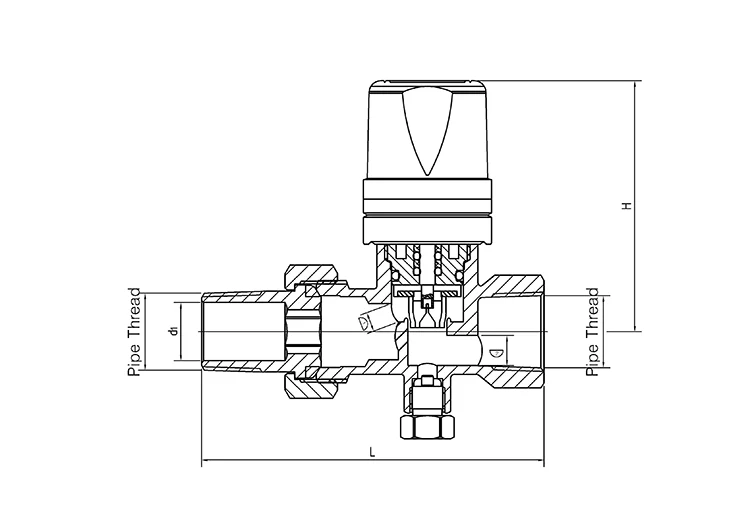

مواصفات المنتج |
L |
H |
د1 |
∅ |
خيط الأنابيب |
|
|
الاسم المميز |
مقاس |
|||||
|
15 |
1/2" |
88.2 |
64.7 |
15.0 |
5.0 |
7.75 |
يتم تشكيلها عن طريق الطرق الساخن بجدران سميكة، وتكون المادة كثيفة وخالية من المسامية أو ثقوب الرمل. إنه يوفر مقاومة مستقرة للضغط، ومناسب لركوب الدراجات في الماء الساخن والبارد على مدار العام في أنظمة التدفئة الأرضية، ويقاوم التشوه أو التشقق.
جسم الصمام بالكامل مطلي بالنيكل لعزل المادة الأساسية النحاسية عن الاتصال المباشر بالمعادن المنقولة بالماء والرطوبة. يمنع هذا بشكل فعال تراكم الرواسب الكلسية والأكسدة/الصدأ، مما يطيل عمر خدمة الصمام.
تخضع قضبان النحاس للتحليل الطيفي دفعة تلو الأخرى لضمان عدم تسرب أي معادن ثقيلة ضارة واستيفاء مواصفات المواد، بما يتوافق مع المعايير البيئية لأنظمة التدفئة السكنية الداخلية.
يتميز بقلب صمام داخلي متخصص مع علامات مقياس واضحة. يمكن للمستخدمين ضبط تدفق المياه بشكل بديهي ودقيق للدوائر الفردية؛ إعدادات الضبط محددة بوضوح وسهلة التشغيل، ولا تتطلب أي معدات متخصصة للإعداد.
من خلال التحكم بشكل مستقل في معدل التدفق في كل دائرة تدفئة تحت الأرضية، يعوض النظام عن مقاومات الأنابيب المختلفة. يؤدي ذلك إلى حل مشكلات مثل فشل الغرف الموجودة في أقصى نهاية الحلقة في التسخين بينما ترتفع درجة حرارة الأنابيب القريبة من المصدر، مما يضمن درجات حرارة موحدة ومستقرة في جميع أنحاء المنزل بأكمله.
يؤدي موازنة التدفق عبر الفروع إلى التخلص من الاضطرابات الموضعية والتداول غير الفعال. وهذا يقلل من الحمل على مضخة التدوير ويقلل من الحاجة إلى التشغيل المستمر عالي الطاقة، مما يؤدي إلى توفير كبير في الطاقة على المدى الطويل.
مجهزة بحشيات EPDM (إيثيلين بروبيلين ديين مونومر) المتخصصة المصممة للتدفئة تحت الأرضية. وتخضع هذه المنتجات لاختبارات المتانة القياسية في المصنع للدورة الحرارية وتقاوم التصلب أو الانكماش أو التشقق أو التشوه، حتى أثناء التعرض لفترات طويلة للماء الساخن الذي تتجاوز درجة حرارته 60 درجة مئوية.
يتم وضع موانع التسرب في وقت واحد في كل من قلب الصمام وأسنان جسم الصمام، مما يضمن تركيبًا عالي الدقة. ويحافظ هذا على إغلاق محكم مانع للتسرب حتى في ظل تقلبات ضغط المياه الناتجة عن التدوير الحراري، مما يزيل بشكل فعال خطر التسرب البطيء عند نقاط الاتصال.
لقد مرت مكونات الختم بشكل فردي بعشرات الآلاف من دورات الشيخوخة ذات درجات الحرارة العالية والمنخفضة. وهذا يضمن بقاء أداء الختم غير منقوص خلال التشغيل المتواصل على مدار العام في تطبيقات التدفئة السكنية أو التجارية.
يتم تشكيل جسم صمام التحكم في التدفق المتكامل لأنابيب التدفئة الأرضية وآلية التعديل كوحدة واحدة، مما يلغي الحاجة إلى محولات إضافية أو تركيبات تقسيم التدفق. وهذا يقلل بشكل كبير من عدد نقاط الاتصال المترابطة، وبالتالي يقلل من خطر التسرب عند المصدر.
يحافظ الهيكل المدمج والمبسط على مساحة محدودة داخل الخزانة المتعددة. فهو يسمح بالتركيب بدون متاعب في المناطق المحدودة، مثل فراغات السقف الضيقة، وأعمدة الأنابيب الرأسية، والخزائن السكنية الصغيرة المتعددة.
يتميز كلا طرفي جسم الصمام بمواصفات الخيوط القياسية المشتركة في صناعة التدفئة الأرضية، مما يسمح بالاتصال المباشر بالمشعبات السائدة. وهو متوافق مع أنابيب التسخين المركبة من PEX والألومنيوم والبلاستيك، مما يجعله بديلاً مباشرًا مثاليًا للتركيبات القديمة في كل من التركيبات المنزلية الجديدة ومشاريع التجديد.
مناسبة للتدفئة تحت الأرضية في الشقق والمنازل ذاتية البناء. لا يتطلب نظام تحكم إلكتروني؛ يعد التعديل اليدوي القائم على المقياس أمرًا بسيطًا ويوازن درجات حرارة التسخين في جميع الغرف. يتناسب حجمها الصغير بسهولة مع خزانات التدفئة الأرضية السكنية القياسية.
مثالي للمساحات التجارية ذات تردد الاستخدام العالي وشوائب الأنابيب المحتملة. يسمح التعديل اليدوي بموازنة درجة الحرارة عبر مناطق مختلفة حسب الحاجة. يعمل الهيكل المتكامل على تبسيط عملية التثبيت، مما يجعله مناسبًا لنشر أنظمة التدفئة والتهوية وتكييف الهواء بشكل موحد وواسع النطاق في الوحدات التجارية.
مناسبة لأنظمة التدفئة المركزية تحت الأرضية في مباني المكاتب منخفضة الارتفاع حيث لا تتطلب أتمتة المباني المعقدة. إنه يحقق التوازن الهيدروليكي بفعالية من حيث التكلفة. يأتي المنتج مزودًا بشهادة كاملة لقبول المشروع، وتلبية متطلبات تقديم العطاءات وتقديم الملفات المكتملة في مشاريع التدفئة والتهوية وتكييف الهواء (HVAC) الصغيرة والمتوسطة.
حل لاستبدال تركيبات التدفق القديمة والبسيطة التي تعاني من التسربات أو فشل ضبط التدفق. فهو يسمح بالاستبدال المباشر بصمام التدفق المدمج هذا دون تغيير الأنابيب الرئيسية المدمجة، مما يضمن انخفاض صعوبة التركيب وجدول زمني تحديثي قصير مع تحسين التوازن الهيدروليكي بفعالية من حيث التكلفة.
تخضع قطع النحاس للتحليل الطيفي للتركيب الكيميائي دفعة تلو الأخرى. تخضع قلوب الصمامات وحشيات EPDM المقاومة لدرجات الحرارة العالية لاختبارات منفصلة للتدوير الحراري، ومقاومة ضغط الماء، والمتانة/التقادم، وفحص المكونات المعرضة للشيخوخة المبكرة أو مقاومة الضغط غير الكافية.
يخضع كل صمام تدفق متكامل لمجموعة كاملة من الاختبارات: مقاومة ضغط الماء، وكشف إحكام/تسرب الهواء على أساس الفقاعات، واختبار المتانة المحاكى الذي يتضمن 10,000 دورة فتح/إغلاق. تتحقق هذه الاختبارات بشكل شامل من حدود الضغط، واستقرار الختم، ونعومة قلب الصمام، ودقة موازين الضبط.
يتم تمييز كل جسم صمام بالليزر برقم دفعة إنتاج فريد. تتم أرشفة البيانات من كل مرحلة - التشكيل، واللولبة، وتجميع قلب الصمام، والفحص النهائي - لضمان إمكانية التتبع الكامل. عند الشحن، نقدم تقارير التحليل الطيفي للمواد النحاسية وشهادات المصنع الهيدروستاتيكي/ضيق الهواء، ونلبي جميع متطلبات عمليات فحص التدفئة الأرضية السكنية، وملفات إكمال مشروع التدفئة والتهوية وتكييف الهواء (HVAC) التجارية، والتخليص الجمركي في الخارج.
تأتي جميع المنتجات مع ضمان قياسي من الشركة المصنعة لمدة 12 شهرًا يغطي المواد المتأصلة وعيوب التصنيع، مثل تشقق الجسم النحاسي، أو التسربات بسبب مشكلات التجميع، أو التصاق قلب الصمام، أو فشل الميزان/القرص.
يقدم الفنيون المحترفون إرشادات فردية تغطي معايير تجميع صمامات التدفق المتشعب، وطرق ضبط الاتصال العملية، واختبار ضغط خطوط الأنابيب المقطعية، واستكشاف أخطاء تسرب الختم وإصلاحها، وبالتالي تقليل وقت إعادة العمل أثناء التثبيت والتشغيل في الموقع.
يستوعب فريق الدعم متعدد اللغات عبر الإنترنت المناطق الزمنية العالمية، مما يضمن الاستجابة السريعة للاستفسارات المتعلقة باختيار المنتج، وتتبع الطلبات بالجملة، وتقارير مشكلات ما بعد البيع من تجار الجملة في الخارج ومقاولي التدفئة تحت الأرضية الصغيرة والمتوسطة الحجم، مما يضمن التواصل السلس عبر الحدود.
بالنسبة لمشاريع الشراء بالجملة التجارية أو السكنية واسعة النطاق، فإننا نقدم مواصفات ملولبة مخصصة بناءً على أقطار الأنابيب المتعددة ومتطلبات تخطيط الخزانة. كما نقدم أيضًا إمدادًا ثابتًا وطويل الأمد لأجزاء التآكل القابلة للاستبدال، مثل حشوات OEM EPDM وقلوب الصمامات القابلة للتعديل.
صمام التحكم في التدفق المتكامل لأنابيب التدفئة الأرضية: يتميز بتعديل القرص اليدوي الميكانيكي بدون مشغلات إلكترونية. تم تصميمه خصيصًا لأنظمة التدفئة الأرضية في المنازل السكنية والمحلات التجارية الصغيرة والمتوسطة ومباني المكاتب الصغيرة التي تفتقر إلى أنظمة أتمتة المباني (BAS)؛ تم تحسينه لتحقيق التوازن الهيدروليكي الأساسي بتكلفة أقل. صمام التدفق الذي يتم التحكم فيه بواسطة البرنامج: مزود بوحدة تحكم إلكترونية بمحرك متدرج؛ متوافق مع إشارات أتمتة البناء 0-10 فولت وModbus؛ مناسبة لمشاريع التدفئة والتهوية وتكييف الهواء (HVAC) التجارية التي تتميز بمنصات الإدارة الذكية BMS (مثل مراكز التسوق الكبيرة ومباني المكاتب الشاهقة والتدفئة المركزية المجتمعية)؛ يدعم التحكم في التدفق عن بعد، القائم على البرنامج.
صمام التحكم في التدفق المتكامل: يعتمد على التدوير اليدوي لقلب الصمام؛ يتم تحقيق الضبط الدقيق للتدفق لفرع واحد من خلال مقياس بديهي؛ لا يتطلب أي أسلاك تحكم كهربائية أو مضيف أتمتة مرتبط بها؛ ولا يتطلب التشغيل في الموقع فنيين متخصصين في التحكم الكهربائي. صمام التدفق الذي يتم التحكم فيه بواسطة البرنامج: يدعم كلاً من التعديل اليدوي المحلي والتحكم التلقائي في التدفق عن بعد/المجدول عبر نظام البناء؛ يتطلب تركيب خطوط إشارة التحكم الكهربائية والتكامل مع مضيف التشغيل الآلي؛ يتطلب التشغيل خبرة في بناء برمجة الأتمتة.
صمام التحكم في التدفق المتكامل: يستهدف مشاريع التدفئة الأرضية الصغيرة والمتوسطة الحجم (التجديدات السكنية، والمحلات التجارية الصغيرة، والمكاتب منخفضة الارتفاع)؛ يتميز بهيكل انسيابي بدون مكونات تحكم كهربائية؛ انخفاض تكلفة شراء الوحدة؛ مناسبة لتركيبات التدفئة والتهوية وتكييف الهواء (HVAC) كبيرة الحجم وفعالة من حيث التكلفة. صمام التدفق الذي يتم التحكم فيه بواسطة البرنامج: مناسب لمشاريع التدفئة والتهوية وتكييف الهواء واسعة النطاق مثل المجمعات التجارية وأنظمة التدفئة المركزية الشاهقة؛ يؤدي تضمين وحدات التحكم الإلكترونية ونوى الصمامات الدقيقة إلى زيادة تكلفة الوحدة؛ مناسبة للمشاريع التجارية الراقية مع ميزانيات لترقيات المباني الذكية.
صمام التحكم في التدفق المتكامل: لا يحتوي على مكونات كهربائية؛ فقط قلب الصمام والجوانات هي أجزاء تآكل؛ تتطلب أنواعًا قليلة من قطع الغيار وتسمح باستبدالها بسهولة؛ لا تتطلب الصيانة فنيًا كهربائيًا - يمكن لمركبي أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) التعامل مع استبدال الأجزاء؛ تكاليف صيانة منخفضة. صمام التدفق الذي يتم التحكم فيه بواسطة البرنامج: تشمل أجزاء التآكل المحرك الإلكتروني، ووحدة الاتصال، وقلب الصمام، والحشيات؛ تتطلب أعطال المكونات الكهربائية استكشاف الأخطاء وإصلاحها بواسطة فنيين متخصصين؛ يتضمن مجموعة واسعة من قطع الغيار؛ ارتفاع تكاليف الصيانة الشاملة على المدى الطويل.
صمام التحكم في التدفق المتكامل: يتطلب توصيلات الأنابيب الملولبة فقط؛ لا توجد مساحة مطلوبة للأسلاك الكهربائية. يمكن تركيبها مباشرة في خزائن التدفئة الأرضية المدمجة أو أنابيب السقف المخفية؛ لا توجد خطوات تركيب الأسلاك الإضافية المطلوبة. صمام التدفق الذي يتم التحكم فيه بواسطة البرنامج: بالإضافة إلى تركيب الأنابيب، يجب حجز مساحة لوضع أسلاك التحكم الكهربائية؛ تتطلب أعمدة أنابيب الغرفة الميكانيكية والمعدات حوامل كابلات داعمة، مما يزيد من خطوات البناء في الموقع وساعات العمل.
ج: تفتقر المقابس البلاستيكية القديمة وتركيبات الأنابيب البسيطة إلى قدرات تنظيم التدفق ولا يمكنها موازنة تدفق المياه عبر فروع التدفئة الأرضية، مما يؤدي بسهولة إلى تدفئة أو تبريد غير متساوٍ في جميع أنحاء المنزل. تجهيزات التدفق القياسية بدون موازين تفتقر إلى مرجع للتعديل، وتعتمد كليًا على خبرة فني التركيب؛ وهذا يجعل عملية التشغيل صعبة وعرضة لانجراف التدفق اللاحق. يتميز صمام التحكم في التدفق المتكامل لأنبوب التدفئة الأرضية بقلب صمام بعلامات دقيقة، مما يسمح بضبط يدوي بديهي للتدفق لكل دائرة. يقلل هيكلها المتكامل من عدد نقاط الاتصال المعرضة للتسرب، ويحقق توازنًا هيدروليكيًا فعالاً من حيث التكلفة، وهو مناسب لمختلف مشاريع التدفئة تحت الأرضية الصغيرة والمتوسطة الحجم.
ج: يستخدم أختام EPDM المصممة خصيصًا للتدفئة تحت الأرضية. لقد اجتازت هذه المنتجات اختبارات متانة المصنع التي شملت أكثر من ألف دورة من درجات الحرارة الساخنة والباردة المتناوبة (أعلى من 60 درجة مئوية). لن تتصلب أو تنكمش أو تتشقق عند غمرها في الماء الساخن طوال العام. يمنع الختم ثنائي النقاط - في كل من قلب الصمام والأسنان - بشكل فعال التسرب البطيء عند نقاط الاتصال على المدى الطويل.
ج: إنها تستخدم مواصفات الخيوط القياسية المشتركة في كل من أسواق التدفئة والتهوية وتكييف الهواء (HVAC) المحلية والدولية، مما يجعلها متوافقة مع أكثر من 95% من العلامات التجارية الرئيسية للتدفئة تحت الأرضية. فهو يسمح بالاستبدال المباشر في مختلف الأنظمة الجديدة والحالية، بما في ذلك المنازل السكنية والمنازل ذاتية البناء والمحلات التجارية ومباني المكاتب الصغيرة. تتوفر مواصفات الخيط المخصصة للمشاريع واسعة النطاق التي تستخدم مشعبات غير قياسية.
ج: يتميز جسم الصمام بتصميم مدمج وانسيابي مناسب للتركيب في نهاية المشعب أو على خط فرعي؛ يبرز فقط مقبض الضبط المتدرج، مما يسمح بتغطية جسم الصمام الرئيسي بالكامل بعزل التدفئة تحت الأرضية. سواء تم تركيبه في خزانة تدفئة سكنية مدمجة أو عمود مرافق ضيق مع خلوص محدود، يمكن تعديل معدل التدفق بسهولة عن طريق تدوير المقبض يدويًا - دون عائق بواسطة الصفائح المعدنية أو الأنابيب أو العزل - مما يتيح التشغيل السلس من قبل شخص واحد.
ج: بالتأكيد. تتوافق مواصفات خيط الصمام مع التركيبات المستخدمة في المشعبات القديمة. يتطلب التعديل التحديثي ببساطة إزالة المكونات الحالية المتقادمة وتركيب صمام التدفق المتكامل مباشرة؛ ليست هناك حاجة لقطع أو تعديل خطوط الإمداد الرئيسية المدمجة، مما يقلل بشكل كبير من تعقيد عملية التعديل التحديثي، وكذلك تكاليف المواد والعمالة.
ج: تركيبات التحكم في التدفق العامة هي مكونات ذات أغراض عامة تتطلب محولات إضافية للاتصال بالمشعبات - فهي تشغل مساحة أكبر في خزانة المشعب وتضيف نقاط تسرب محتملة. تم تصميم هذا الصمام خصيصًا للتركيب النهائي لمشعب التدفئة تحت الأرضية - فهو يجمع بين التوصيل وتنظيم التدفق في جسم متكامل واحد، ولا يتطلب أي محولات إضافية، ويتناسب بشكل مضغوط مع الخزانات المتعددة الضيقة. إنه الخيار الأمثل لمشاريع التدفئة الأرضية السكنية والتجارية الصغيرة إلى المتوسطة حيث تكون مساحة الخزانة محدودة.
